户外露营便携折叠旅游帐篷三维设计

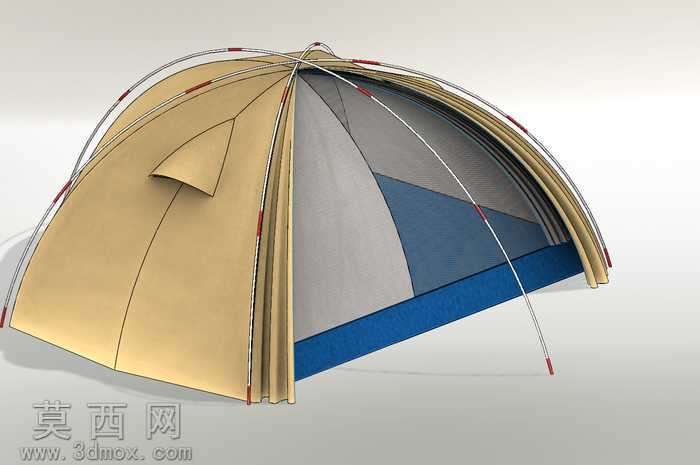

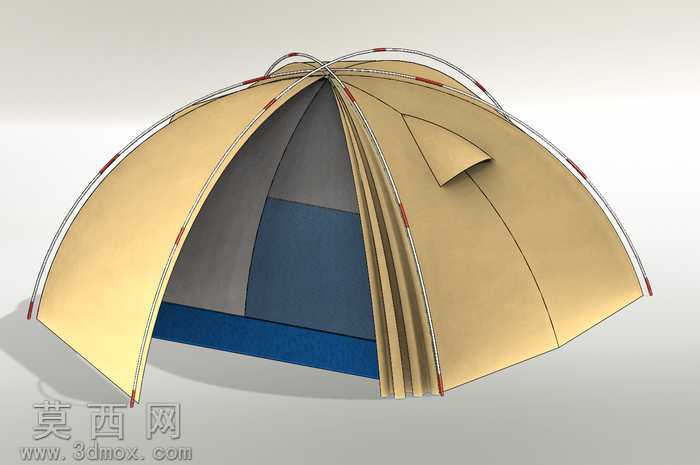

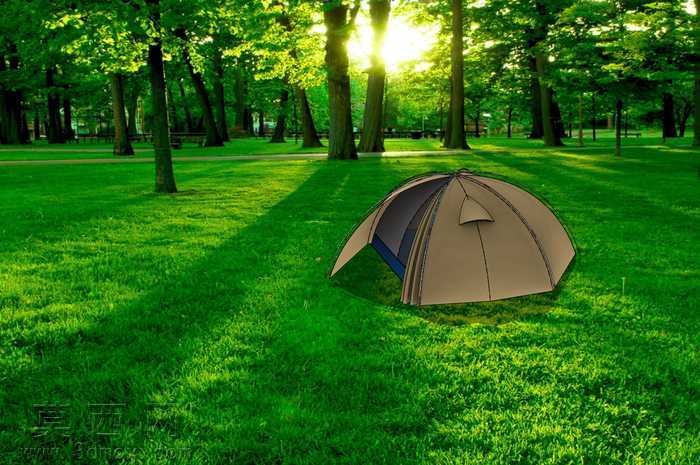

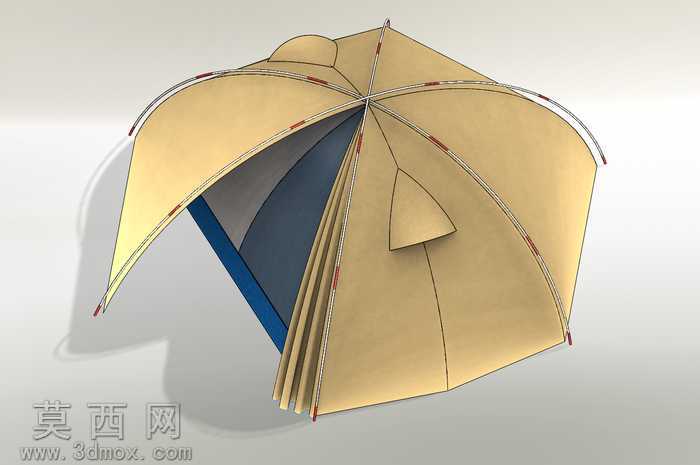

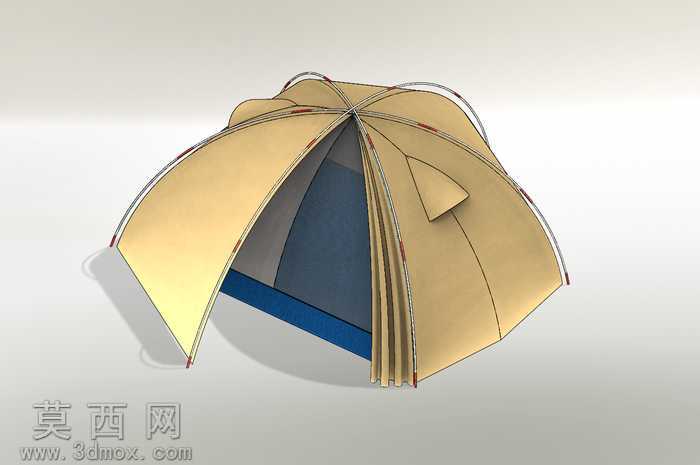

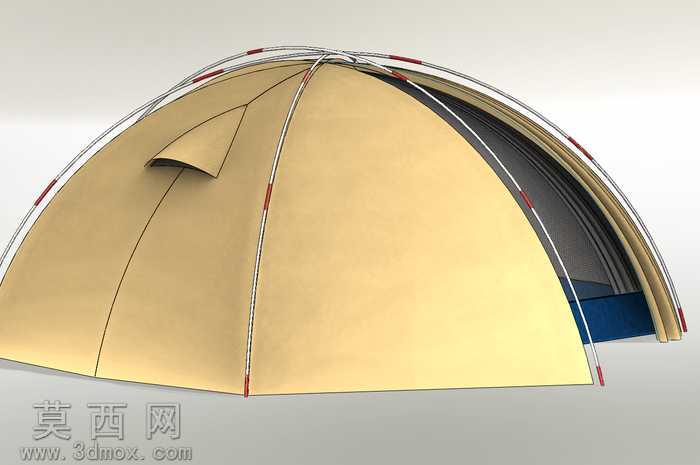

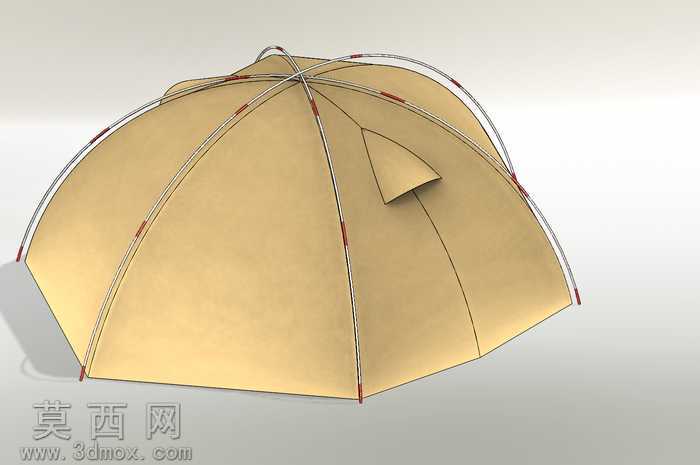

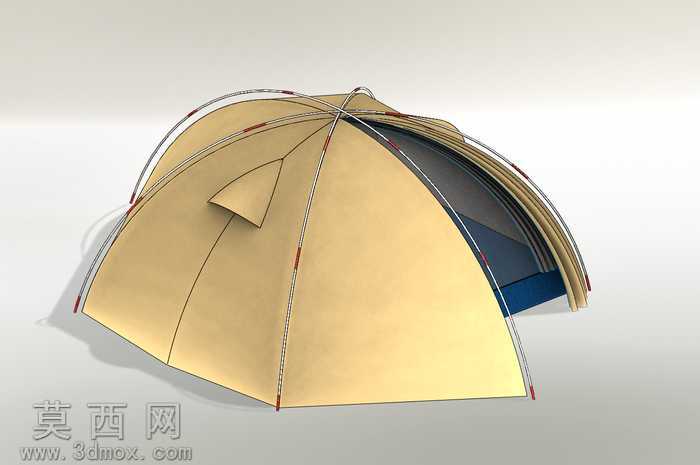

本作品为户外旅游使用的折叠帐篷三维建模设计，采用SolidWorks软件完成全参数化建模，整体结构参考伞式折叠逻辑进行设计，兼顾展开后的使用稳定性与收纳后的便携性。建模过程中首先搭建中心支撑枢纽的基准特征，以中心轴为阵列基准，完成多根弹性支撑杆的路径建模，每根支撑杆采用扫掠特征生成，还原玻纤支撑杆的弧形弯曲形态，同时在支撑杆与篷布的连接点位设置约束参考，确保结构运动仿真时折叠展开动作无干涉。篷布部分采用曲面建模方式完成，先通过边界曲面生成各面篷布的基础形态，再对篷布边缘做卷边处理，模拟真实篷布的包边工艺，同时在篷布对应位置设计通风小窗结构，小窗采用独立的曲面片体建模，还原窗盖的翻折形态。材质渲染阶段，外篷布采用卡其色防水牛津布材质，调整材质的粗糙度与纹理凹凸参数，模拟织物的编织纹理与轻微的褶皱质感；内篷部分采用深灰色透气网纱材质，调整材质的透明度与反光参数，还原网纱的半通透视觉效果；支撑杆采用银灰色金属漆材质，搭配端部的红色保护套材质，还原真实露营帐篷的配件质感；底部防水垫采用深蓝色加厚牛津布材质，调整材质的厚度参数与防水涂层的微弱反光效果。结构设计上采用六杆支撑的伞状开合结构，中心枢纽设置滑动锁紧结构，展开时滑动件沿中心轴下移即可带动支撑杆向外撑开形成稳定的支撑骨架，收纳时滑动件上移即可带动支撑杆收拢，整体收纳后形态细长便于携带。建模过程中对所有活动部件做了间隙配合校验，确保开合过程中各支撑杆之间无碰撞，篷布与骨架的绑定点位均匀分布，避免展开后篷布出现局部拉扯或松弛的情况，同时在篷布顶部设计了小型的防雨顶帽结构，提升雨天使用时的顶部防水性能，整体模型还原了真实旅游帐篷的结构细节与外观特征，可用于户外装备的结构展示、运动仿真演示以及相关产品的设计参考。
