双腔滚桶式节气门结构三维设计

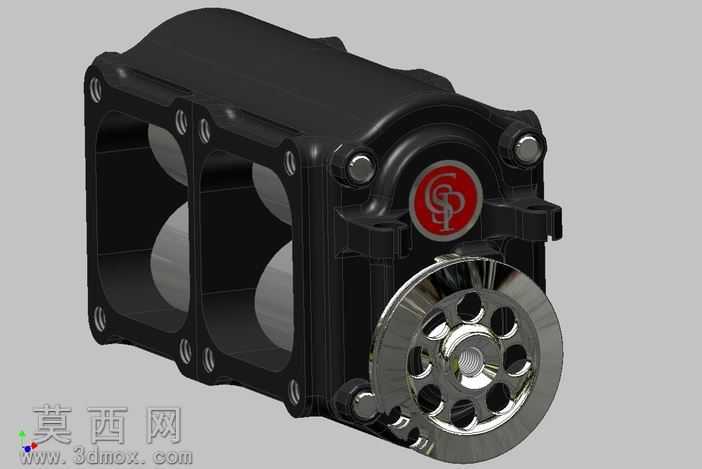

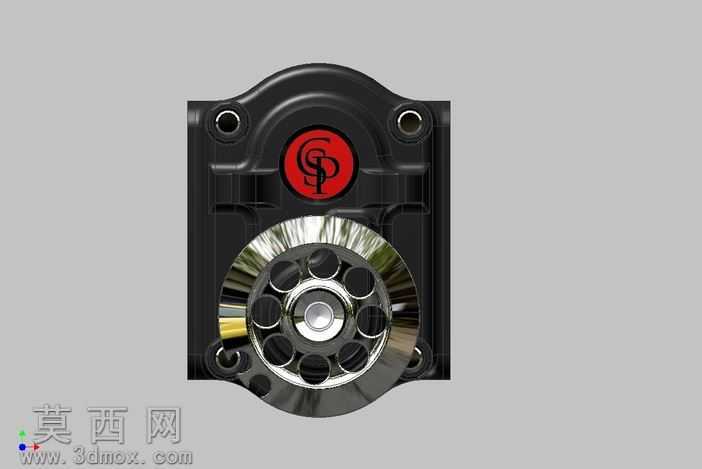

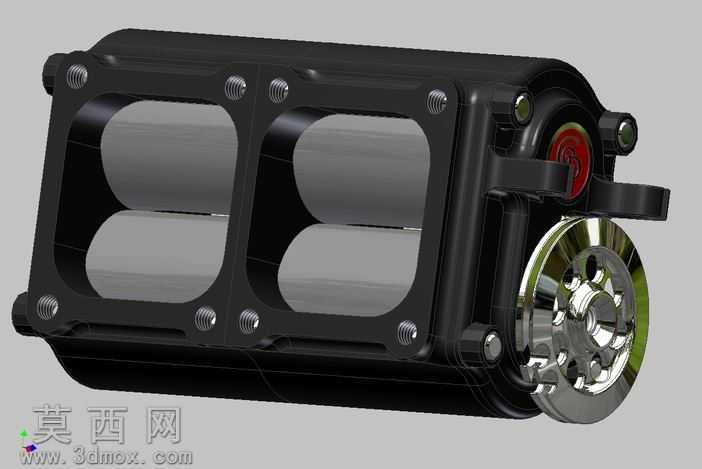

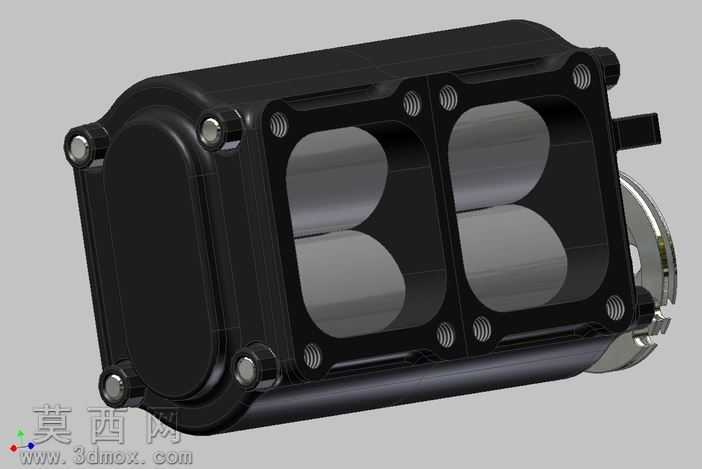

本作品为双腔滚桶式节气门的三维结构设计，建模过程中严格遵循机械结构设计规范，先完成整体装配基准的搭建，再逐一拆分构建各个组成零件。主体壳体采用一体化压铸结构的建模思路，还原了壳体上的安装孔位、螺栓沉台、密封槽等细节，壳体表面做了哑光黑色硬质阳极氧化质感的材质处理，还原金属壳体的磨砂质感与结构强度表现。内部的滚桶节流元件为核心功能部件，建模时精准还原了双腔独立的滚桶气道结构，滚桶与壳体的配合间隙控制在合理的装配公差范围内，滚桶表面做了光滑金属内孔的材质表现，模拟进气道的低阻内壁特性。端部的驱动连接结构做了精细化建模，包含驱动轴、定位销、密封轴承位、复位限位结构，其中端部的镀铬传动轮采用高反光金属材质，还原抛光金属件的镜面反射效果与精密加工质感，轮体上的减重孔、传动齿槽、定位标记都做了1:1的细节还原。建模过程中对所有紧固件都做了标准化处理，内六角螺栓的头部纹理、螺纹牙型都做了简化但精准的表达，既保证模型视觉细节丰富，又控制整体模型的面数在合理区间。渲染阶段采用工作室均匀布光，通过主光勾勒金属件的轮廓反光，辅光打亮壳体的暗部结构，清晰展现双腔并列的布局特点，直观呈现滚桶节气门相比传统蝶阀节气门更大的进气流通截面优势。整体设计围绕大流量进气需求展开，双腔结构可对应多缸发动机的独立进气道布局，滚桶式的节流结构可在全开状态下获得近乎无遮挡的进气通路，有效降低进气阻力，结构上集成了安装定位、驱动连接、密封限位等功能模块，所有零件的装配关系都符合实际机械装配逻辑，可用于结构展示、原理教学以及改装方案的可视化验证。
