PSOP24贴片芯片1.27节距封装结构

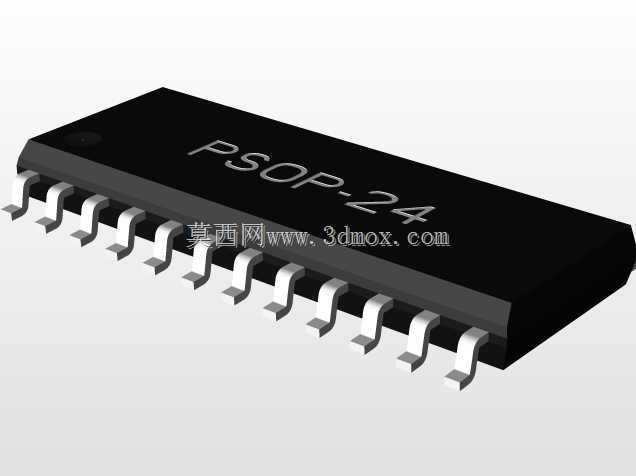

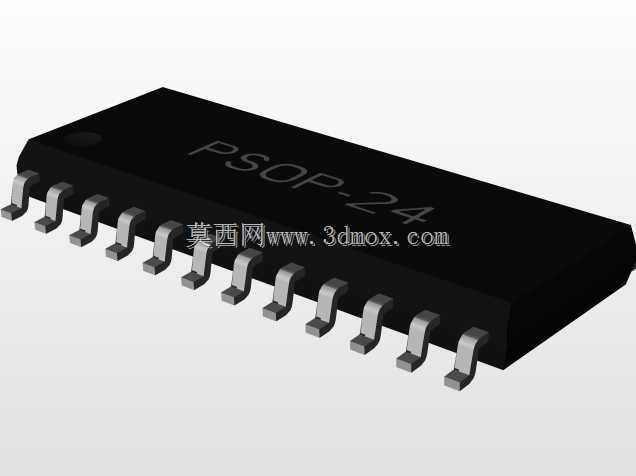

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类芯片的封装三维模型是结构干涉校验、焊盘设计匹配、钢网开孔校核的核心参考依据，PSOP24这类小外形贴片封装，广泛应用在接口转换芯片、电源管理芯片、小型逻辑控制芯片的量产封装场景中，是板级结构设计里高频接触的元器件类型。做板卡结构设计时，最先要确认的就是元器件的安装边界，这款PSOP24封装的引脚节距为1.27mm，本体长度15.3mm、宽度5.6mm，引脚采用翼型向外延伸的设计，这类引脚形态在回流焊过程中能更好地释放焊接应力，减少虚焊、立片等不良问题，建模时需要严格还原引脚的弯折弧度、引脚末端的共面度公差，因为共面度直接影响SMT贴片时的焊锡浸润效果，

　　常规量产要求的共面度公差控制在0.1mm以内，建模时将引脚的基准面与PCB焊盘平面的贴合度做了精准还原，能直接导入PCB设计软件做装配干涉检查。从设计思路上看，这类SMD封装的三维建模不能只做外观示意，要兼顾生产端的实际需求：首先是本体与周边元器件的安全间距，按照SMT生产的工艺要求，芯片本体距离周边贴片元器件的最小间距要保留0.5mm以上，距离插件元器件的引脚要保留1.5mm以上，模型的本体尺寸完全按照实际封装的标称尺寸做了还原，没有做外观美化的倒角冗余，能直接用于布局阶段的间距校验；其次是引脚的焊盘匹配，1.27mm节距的PSOP封装，焊盘的宽度通常设计为0.6mm、长度设计为2.2mm，模型里引脚的宽度、

　　伸出本体的长度都和实际物料一致，导入后可以直接对照生成焊盘封装，不需要反复核对物料规格书的尺寸参数。实际应用场景里，这类24引脚的PSOP封装常出现在工控板的IO扩展电路、小家电的主控板、路由器的信号处理模块上，做整机结构设计时，经常遇到芯片上方需要布置结构壳体、散热片或者走线槽的情况，如果模型尺寸不准，很容易出现壳体压到芯片本体、散热片和引脚安全距离不足的问题，这个模型还原了芯片本体的顶部平面度、引脚的突出高度，整体安装后的总高度符合常规贴片芯片的厚度标准，在做壳体避让槽设计时，可以直接测量芯片顶部到PCB表面的高度，预留0.3mm的安全间隙即可，不需要额外预留冗余尺寸，能有效缩小板卡的整体占用空间。另外，

　　在做SMT贴片制程的模拟仿真时，准确的封装模型可以用来校验吸嘴的吸附位置，PSOP24的本体顶部是平整的无标识区域，适合吸嘴直接吸附，模型里还原了本体顶部的平面特征，没有添加多余的凹凸结构，模拟贴片过程时不会出现吸嘴定位偏移的误判；引脚的弯折角度也按照实际封装的15度弯折角做了还原，在做焊锡成型仿真时，能准确模拟焊锡沿引脚爬升的高度，提前预判连锡、焊锡量不足的工艺风险。很多初级工程师做封装建模时，容易忽略引脚根部和本体衔接处的倒角结构，实际上这个位置的注塑圆角会影响焊盘和本体之间的距离，如果焊盘太靠近本体，回流焊时焊锡会顺着缝隙爬到芯片本体底部，造成引脚间短路，这个模型在引脚根部还原了0.2mm的注塑圆角特征，设计焊盘时可以直接参考这个边界，把焊盘的内侧边缘和圆角位置留出0.3mm的间距，从设计端规避焊接不良的隐患。从安装适配性来看，1.27mm的引脚节距属于中密度贴片封装，既不需要像0.5mm节距的QFP封装那样做高精度的钢网开孔，又能在有限的空间内容纳24个信号引脚，平衡了布线难度和封装体积，是很多成本敏感型电子产品的首选封装类型，对应的三维模型在做器件选型阶段就能直观对比不同封装的体积差异，帮助工程师在布线空间、生产工艺难度、物料成本之间找到最优平衡点。
