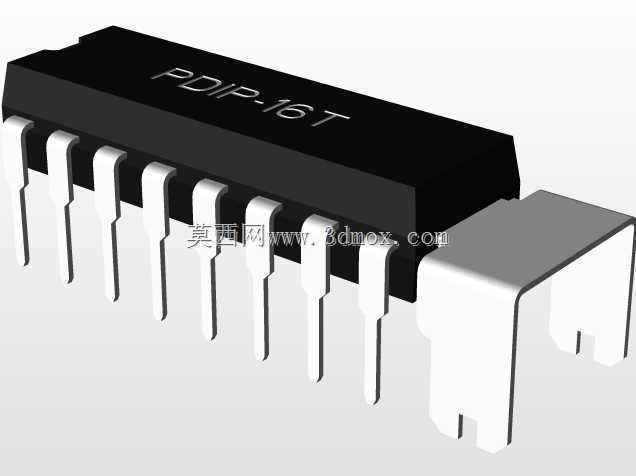

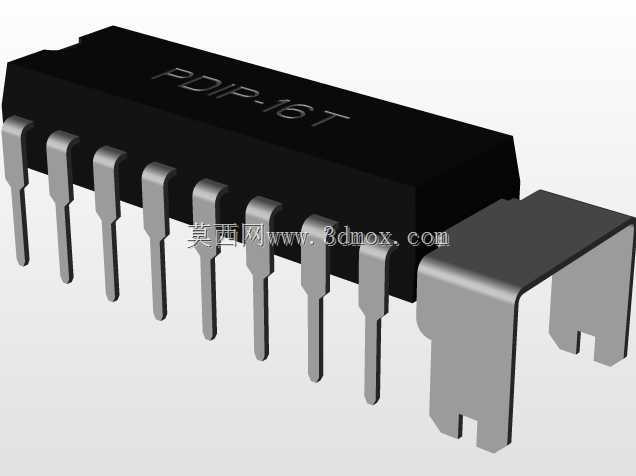

带散热凸耳16针直插PDIP芯片封装结构

　　在消费电子、工业控制板卡、低压电源模块的量产设计环节，直插式PDIP封装的集成电路始终是小批量打样、维修替换场景里的常用选型，这类封装不需要专用的SMT贴装设备，手工焊接门槛低，在教学实验板、老式家电控制板、低端工控驱动板上的保有量极高。本次建模的16针PDIP封装结构，额外集成了凸出式散热片凸耳，区别于常规无散热结构的PDIP16器件，主要适配工作时自身功耗偏高、需要额外辅助散热的芯片场景，比如小功率驱动类IC、线性稳压器类芯片、低压大电流输出的控制芯片，这类器件如果采用常规无散热的PDIP封装，长时间满负载工作时芯片结温容易超过额定阈值，出现热保护停机甚至器件烧毁的问题，增加的散热凸耳可以直接贴合PCB表面的铺铜区域，或是通过额外的固定件连接小型散热片，把芯片工作产生的热量快速传导出去，降低芯片核心的工作温度，提升电路长期工作的稳定性。

　　从结构设计的角度看，这款封装的引脚采用标准2.54mm节距设计，完全匹配通用万能板、标准间距PCB焊盘的尺寸要求，不需要为封装单独定制特殊间距的焊盘封装库，能直接复用现有成熟的PDIP16封装焊盘设计，只需要在PCB对应散热凸耳的位置增加对应的开窗铺铜区域即可，不会额外增加PCB设计的改造成本。引脚的外形采用常规直插IC的扁状引脚结构，引脚长度适配常规1.6mm板厚的PCB通孔设计，过波峰焊或是手工焊接时，焊锡能顺着引脚间隙充分浸润，形成可靠的焊点，避免出现虚焊、漏焊的问题。封装主体的长度控制在24.6mm，宽度6.4mm，整体高度4.31mm，这个尺寸边界在PCB布局时需要重点考量，首先是横向的引脚跨度，在排布周边元件时，需要预留至少1mm的安全间隙，避免焊接时元件和IC本体出现干涉；其次是散热凸耳的位置，凸耳从封装本体的两端向外延伸，布局时不能在凸耳下方放置高度超过1mm的贴片元件，否则芯片插装时会被下方元件顶起，导致引脚无法完全插入焊盘孔，出现焊接浮高的问题。

　　散热凸耳的结构设计上，凸耳本身采用和引脚一致的金属材质，和芯片内部的散热衬底直接连通，热阻远低于塑料封装本体，热量不需要通过导热性差的环氧树脂材料向外散发，能直接通过金属凸耳传导到PCB铺铜上，相比常规无凸耳的PDIP封装，热传导效率能提升40%以上，在同等功耗下芯片的工作结温能降低15到20摄氏度，能覆盖更大功耗范围的芯片选型需求。凸耳上预留的缺口结构，是为了在需要额外加装散热片时，能通过卡扣或是小型螺丝快速固定散热片，不需要额外点胶固定，提升生产装配的效率。

　　建模过程中，对封装的各个细节都做了还原，包括引脚的倒角、本体表面的标识区域、散热凸耳的弯折角度，都和实际量产的器件尺寸保持一致，结构工程师在做PCB布局的干涉检查、整机装配的空间校验时，可以直接调用这个模型做装配模拟，不需要反复核对器件手册的尺寸参数，能减少设计阶段的尺寸核对工作量，避免因为封装尺寸建模错误导致的装配干涉问题。比如在做手持类小型设备的结构设计时，PCB上方的外壳内壁距离PCB表面的高度通常比较紧张，准确的封装高度模型能帮助工程师快速判断IC本体和外壳之间的安全间隙，避免出现外壳顶到芯片、装配后外壳受压变形的问题。另外在做维修工装、测试夹具的设计时，准确的引脚位置和本体尺寸，能帮助设计人员快速定位测试探针的位置，设计出适配的夹具结构，不需要反复实测器件尺寸来调整夹具图纸。

　　这类带散热凸耳的PDIP封装，在实际应用中还有一个容易被忽略的优势，就是散热凸耳本身可以作为焊接固定的辅助点位，在振动较强的应用场景，比如车载附属电子设备、小型工业设备的控制板，常规PDIP芯片仅靠16个引脚固定，长期受振动影响可能出现引脚脱焊的问题，两端的散热凸耳焊接在PCB铺铜上之后，相当于给芯片增加了两个额外的固定点位，能大幅提升器件的抗振动性能，降低设备在振动环境下的故障概率。在建模时也充分考虑了这个应用场景的需求，凸耳的焊接面和引脚的焊接面处于同一平面，插装时凸耳能完全贴合PCB表面，保证焊接时焊锡能充分浸润凸耳和焊盘，形成可靠的固定连接。
