薄型THT直插电容器12引脚封装结构

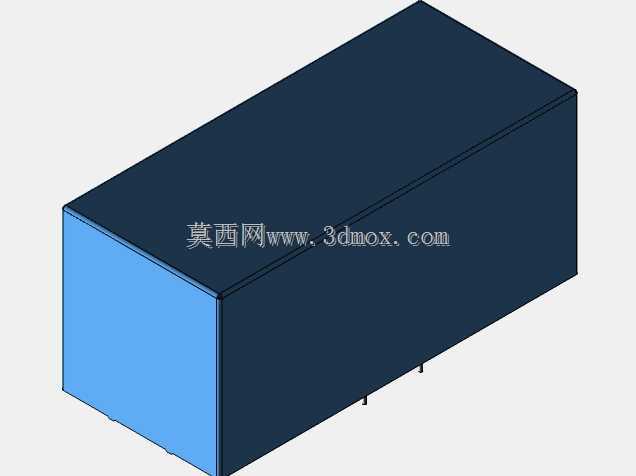

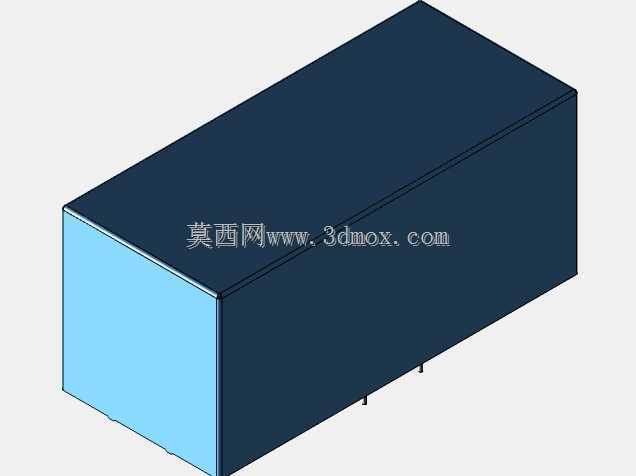

　　在工业控制板卡、消费类电源主板、车载低压供电模块的PCB布局设计环节，直插式薄膜电容的封装选型往往直接决定整板的元件排布密度与后期波峰焊的过炉良率，这款薄型THT封装的12引脚电容器结构，正是针对板上竖向安装空间受限、同时需要大容值载流能力的场景设计的。不同于常规径向双引脚直插电容的单回路引脚布局，这款元件采用12引脚对称排布的设计思路，所有引脚沿元件本体长度方向等距分布，单排引脚的节距控制在57.5mm，既能够分散大电流工况下的引脚焊盘受力，避免长期温循过程中焊盘出现裂纹，也能在波峰焊过程中让熔融焊锡更均匀地浸润每个焊盘，减少连锡、虚焊的工艺缺陷。从外形尺寸边界来看，元件本体整体为规整长方体结构，宽度控制在58mm，

　　本体厚度仅20.3mm，属于典型的薄型化设计，在竖向安装空间紧张的卧式机箱、插框式板卡结构中，这种薄型本体不会和相邻的接插件、散热片产生结构干涉，长度方向130mm的尺寸也适配常规大容值薄膜电容的内部芯组卷绕尺寸，不需要额外压缩内部介质层的卷绕空间，能够保证额定电压下的容值稳定性。设计过程中优先考虑了自动化插件设备的抓取兼容性，本体顶面为完整平面，没有凸起的标识凸点或加强筋，适配自动化插件机的吸嘴抓取定位，侧面的蓝色端盖为绝缘封装层，和深蓝色的本体塑壳之间采用卡扣加密封胶的装配结构，能够在-40℃到105℃的工作温区内避免潮气侵入内部芯组，引脚采用镀锡铜包钢材质，伸出本体底面的长度统一控制在3.2mm，

　　既能够满足通孔插装时穿过PCB板厚1.6-2.4mm的常规板件要求，也不会因为引脚过长导致过炉后剪脚工序的工作量增加。在实际设备应用中，这类电容多用于电源输入端的EMI滤波、大功率驱动回路的直流母线支撑，12引脚的设计能够有效降低引脚的等效串联电感，在高频开关电源的工作场景下，可以更好地滤除高频纹波，相比同容值的双引脚直插电容，其高频阻抗特性要低40%左右。布局设计时需要注意，元件本体下方的PCB区域不要布置高度超过1mm的表贴元件，避免插件时元件本体压伤表贴器件，同时焊盘的设计要和引脚位置严格对齐，每个焊盘的直径设计为1.8mm，阻焊开窗单边扩大0.2mm，既能够保证焊锡的浸润面积，也不会出现焊盘之间的桥连。

　　不同于贴片封装的大容值电容需要考虑回流焊的本体耐高温变形问题，这款THT封装的电容采用波峰焊工艺，本体的耐温上限更高，在无铅焊锡的260℃峰值温度下，本体塑壳不会出现软化变形的问题，适合在高可靠性要求的工业类板卡中使用。很多结构工程师在做板框布局时，容易忽略直插元件的本体高度和周边结构件的安全距离，这款薄型电容的本体高度控制在52.5mm，在做板卡到机箱侧壁的距离核算时，只需要预留2mm的安全间隙即可，不需要额外预留元件倾斜的避让空间，因为多引脚的排布方式让元件焊接后不会出现倾斜偏移，插件时的定位精度由设备的治具保证，焊接后的元件偏移量可以控制在0.5mm以内。另外，元件的重量分布均匀，12个引脚均匀承担本体的重量，在车载类有振动要求的应用场景下，不需要额外在元件本体和PCB之间点胶固定，就能满足10-2000Hz频率范围内的振动测试要求，减少了生产过程中的点胶工序，提升整板的装配效率。在做三维建模时，这款元件的模型严格按照实际尺寸绘制，本体的棱角处做了0.5mm的倒角处理，和实际量产元件的外观一致，引脚的位置度公差控制在0.1mm以内，导入PCB设计软件后可以直接用于布局干涉检查，不需要再手动调整尺寸，能够帮助结构工程师在设计阶段就提前发现元件和结构件的干涉问题，减少后期打样的改模次数。
