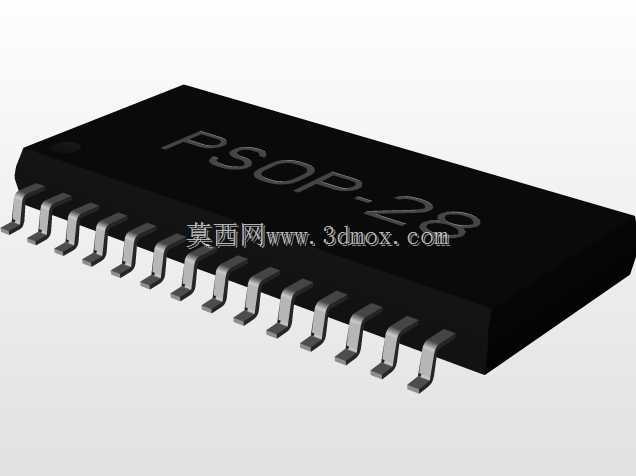

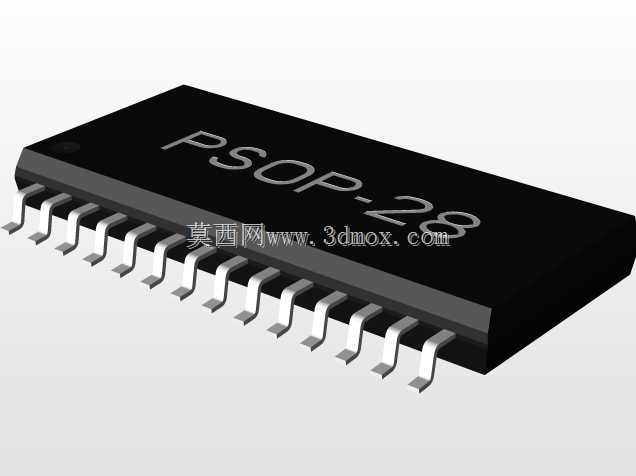

PSOP28贴片芯片1.27节距三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装封装的集成电路选型与结构匹配，直接决定了整板的焊接良率、信号完整性与空间利用率，PSOP28封装的SMD芯片是中小规模逻辑电路、接口转换芯片、驱动类芯片常用的封装形式，这类封装的三维结构建模，是PCB结构仿真、钢网开孔设计、自动化贴装程序编写的核心参考依据。做这类封装建模的时候，首先要锚定引脚节距的核心公差，1.27mm的引脚节距是PSOP封装区别于细间距QFP、宽间距SOP的核心特征，建模时不能只做标称尺寸的几何堆砌，要考虑实际塑封体的脱模斜度、引脚共面度的公差带——实际量产的芯片引脚成型后，共面度偏差通常控制在0.1mm以内，建模时把引脚末端的成型弧度做出来，

　　才能匹配回流焊过程中引脚与焊盘的共面接触状态，避免仿真时出现虚焊的误判。从安装边界来看，这款封装的塑封体本体长度为19.05mm，宽度为8.4mm，建模时需要给引脚外侧预留至少0.5mm的焊盘外伸空间，同时要注意芯片本体下方的禁布区要求：PSOP封装的芯片底部通常没有外露散热焊盘，但塑封体与PCB表面的间隙通常在0.15-0.25mm之间，布局时不能在这个区域布置高度超过0.1mm的表贴元件，否则会出现芯片贴装顶偏的问题。很多新手建模的时候容易忽略引脚的成型细节，直接把引脚做成直片结构，实际上PSOP封装的鸥翼型引脚有两个弯折点：第一个弯折点是从塑封体引出后的向下弯折，第二个弯折点是贴近焊盘位置的水平段，水平段的长度通常在0.

　　8-1.0mm之间，这个尺寸直接决定了焊盘的长度设计，焊盘太短会导致焊点浸润不足，太长则容易在回流焊时出现引脚浮高、桥连的问题。在实际的板卡设计场景中，这类28引脚的PSOP芯片通常用在工业IO扩展板、小型PLC的信号采集模块、消费类电子的电源管理板上，建模时还原准确的外形尺寸，能在结构干涉检查阶段提前发现问题：比如板卡上相邻的接插件、电解电容与芯片本体的安全距离是否足够，自动化贴装的吸嘴取料位置是否在塑封体的中心区域，避免吸嘴吸附到引脚导致引脚变形。另外，塑封体的表面标识区域建模时也要做适当的凹陷处理，实际芯片的丝印标识是激光打印在塑封体表面的浅槽里，虽然这个细节不影响安装匹配，但在做整板的外观渲染、生产作业指导书的三维配图时，这个细节能大幅提升模型的真实感，不会让模型看起来像简化的占位块。还要注意引脚的材质特性对应的结构细节，引脚基材是铜合金表面镀锡，成型后的引脚有轻微的回弹角度，建模时把引脚的水平段做0.02mm的向上微翘，更贴合实际量产芯片的引脚状态，在做焊接应力仿真的时候，这个微变形量能更准确模拟回流焊降温过程中引脚对焊点的应力拉扯，帮助结构工程师优化焊盘的形状与尺寸，减少长期使用后焊点开裂的风险。从设计思路上来说，这类电子元器件的三维建模不需要做内部的晶圆、引线键合结构，核心是把外部的安装配合尺寸做准：包括塑封体的长宽高、引脚的节距、引脚的成型尺寸、引脚的共面度公差，这些尺寸是和PCB设计、SMT贴装工序直接相关的核心参数，

　　内部结构对于板级结构设计来说没有实际参考价值，过度建模反而会增加模型的文件体积，拖慢整板装配的运行速度。在做整机结构的堆叠设计时，准确的PSOP28芯片模型还能帮助结构工程师评估板卡上方的壳体间隙：如果芯片上方是塑料壳体，需要预留至少1mm的安全间隙，避免壳体压到芯片表面导致塑封体开裂；如果芯片上方是散热结构，还要考虑塑封体的承压能力，不能直接把散热片压在塑封体上，需要通过定位柱把散热片的压力传导到PCB板上。很多工程师在选型阶段只看芯片的datasheet上的二维尺寸，忽略三维结构的空间匹配，经常出现板卡打样后才发现芯片和旁边的结构件干涉，或者贴装时吸嘴无法正常取料的问题，精准的三维模型能在设计阶段就把这些问题排查掉，减少打样迭代的次数，缩短整个项目的开发周期。
