立式SCM系列超级电容器三维结构设计

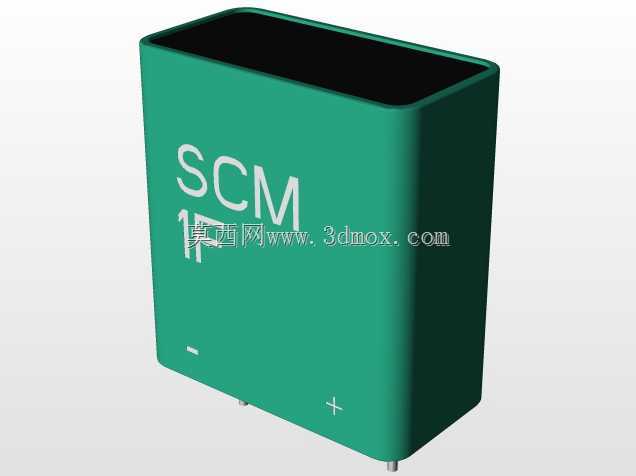

　　在工业储能、车载辅助供电、工控设备后备电源等场景中，超级电容器凭借高功率密度、长循环寿命的特性，已经成为很多结构设计工程师做设备选型时绕不开的元件，这次完成的立式SCM系列超级电容三维建模，完全围绕实际装机的安装需求、空间适配要求来搭建，没有做多余的装饰性结构，所有尺寸边界都严格对应实际量产元件的参数。做这个模型的时候最先考虑的是PCB板上的安装适配，这类立式电容大多是直接插装在电路板上，引脚的位置、伸出长度都严格按照实际元件的引脚规范来设定，避免后续做PCB布局的时候出现引脚干涉、插装不到位的问题。外形上采用圆角方壳结构，相比圆柱形电容，方壳结构在板上排布的时候空间利用率更高，相邻电容之间可以做到更小的排布间距，

　　不会出现圆柱元件排布时的弧形间隙浪费，外壳的四个圆角做了统一的R角处理，既符合实际元件的注塑外壳工艺特征，也能避免装机过程中锐边划伤操作人员或者相邻的线材。电容的主体外壳做了标识区域的结构预留，正面的极性标识直接做在壳体表面，和实际量产产品的标识位置一致，做整机BOM导出或者装配示意的时候，不需要额外添加标注就能快速识别正负极，减少装配阶段的极性接反风险。尺寸方面严格卡准安装边界，节距11.5mm对应标准的PCB插装孔位间距，长度9.5mm、宽度18.5mm、高度20mm的外形参数，在建模初期就同步考虑了不同设备内部的安装空间，比如在做手持工控终端的内部结构设计时，这个高度尺寸可以适配大多数终端设备的内部腔体高度，

　　不会和上方的屏蔽罩或者结构筋位产生干涉；在做工业控制柜的后备电源模块排布时，方壳的外形可以紧密排布，在有限的模块空间内实现更大的总储能容量。建模过程中特意还原了壳体的拔模角度，实际注塑生产的电容外壳都存在微小的拔模斜度，虽然这个斜度数值很小，但如果完全按照直壁结构建模，后续做装配干涉检查的时候，很容易出现实际装机能装下、数字模型里却报干涉的问题，也不利于后续做结构仿真的时候还原真实的壳体受力情况。顶部的密封端盖做了台阶式配合结构，和壳体的配合间隙按照实际装配公差设定，既还原了电容的密封结构特征，也能让模型在做爆炸视图演示的时候，清晰展示各个部件的装配关系。引脚部分做了根部的加强结构还原，

　　实际电容的引脚和壳体内部极耳连接的位置有注塑固定的加强位，这个结构在做抗震仿真的时候是很关键的受力点，如果建模时忽略这个位置，后续做车载设备的振动仿真时，引脚的受力分析结果会和实际情况出现偏差，影响结构可靠性判断。这类超级电容的应用场景覆盖很广，从智能电表的后备电源、道闸的瞬间供电模块，到新能源汽车的启停辅助系统、光伏储能的功率缓冲模块，都能用到同规格的元件，所以建模的时候没有针对某一个特定场景做特殊修改，完全还原通用量产元件的所有结构特征，方便不同领域的结构工程师直接调用，不需要再针对通用结构做二次修改。做壳体壁厚的时候也按照实际元件的壁厚参数设定，外壳壁厚均匀，符合注塑成型的工艺要求，不会出现壁厚突变导致的建模失真，后续如果需要做壳体的热仿真分析，这个壁厚参数可以直接导入仿真软件使用，不需要重新测量调整。电容底部的引脚伸出长度按照标准波峰焊的工艺要求设定，伸出PCB板的长度符合焊接工艺的规范，不会因为引脚过长导致焊接后连锡，也不会因为引脚过短导致焊接强度不足。整个模型的所有结构特征都没有做简化处理，哪怕是壳体表面微小的极性标识凹槽、引脚根部的圆角都完整还原，保证模型在用于装配示意、结构干涉检查、工艺模拟的时候，都能和实际元件的状态保持一致，减少工程师选型、建模阶段的重复工作量。
