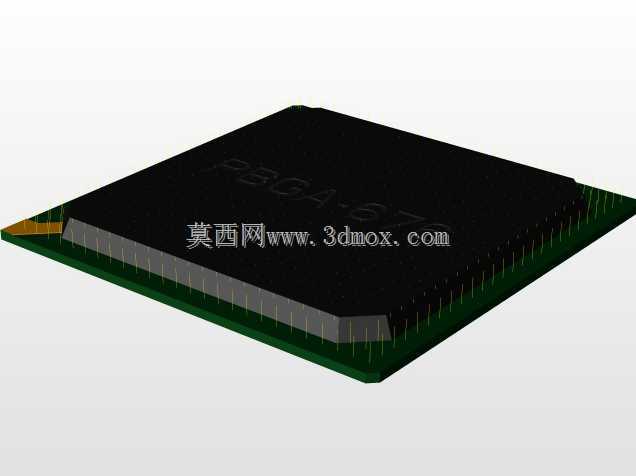

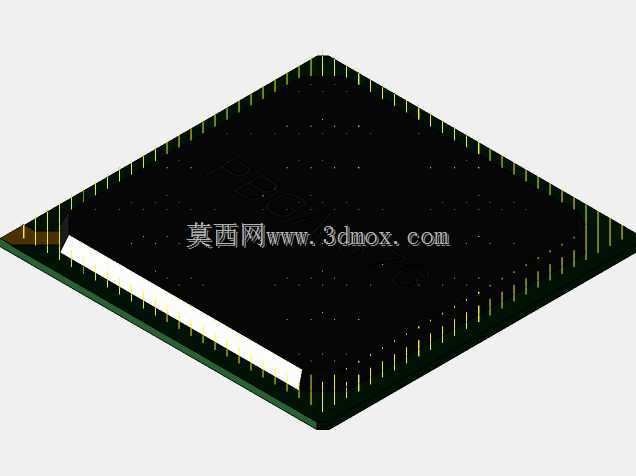

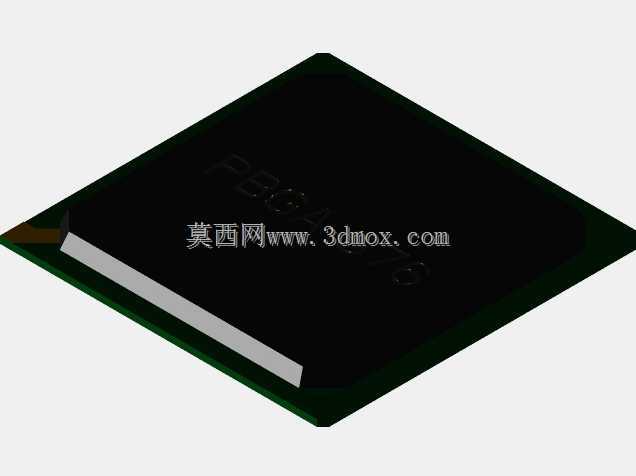

在高密度电子装联领域,PBGA封装芯片的三维建模是PCB布局、SMT产线工装设计、热仿真分析环节不可或缺的基础参考。这款PBGA676封装元件采用1mm标准球距设计,本体长宽均为27mm,属于典型的方形塑封球栅阵列器件,主要应用于工业控制板卡、高端通讯设备、嵌入式计算模块的核心电路承载场景,能够在有限的板卡面积内实现676个信号引脚的高密度互联,大幅缩短信号传输路径,降低高频工作状态下的引线电感与信号串扰问题。从实际工程应用角度出发,这类BGA器件的建模精度直接影响后续PCB设计的可制造性校验:在SMT回流焊工序中,焊球的共面度、封装本体的边角倒角、塑封体的厚度公差,都会直接影响钢网开口设计、吸嘴选型以及回流焊温度曲线的参数设定,
若模型尺寸与实物存在偏差,极易导致批量生产中出现虚焊、桥接、器件偏移等工艺缺陷。建模过程中需要重点还原几个核心结构特征:首先是黑色环氧塑封主体的外形,其边角采用小尺寸圆弧过渡,避免塑封过程中应力集中导致的本体开裂,同时塑封体底部的焊球阵列严格按照1mm节距矩阵排布,边缘焊球距离本体侧边留有标准工艺余量,防止贴装过程中焊球与周边阻焊层、相邻元件焊盘产生干涉。其次是封装底部的基板边缘结构,绿色阻焊层覆盖的基板区域略超出塑封本体边界,这部分结构在做PCB布局约束时需要重点考虑,预留足够的元件禁布空间,避免周边贴片电容、电阻等小型器件与基板边缘产生装配干涉。在设备选型适配层面,这类27mm见方的PBGA器件适配主流中速贴片机的标准吸嘴,
吸嘴接触区域位于塑封体顶部中心平面,建模时保留顶部平整区域的无特征设计,能够为吸嘴选型、贴装压力参数设定提供准确的参考依据。从热设计角度看,塑封体的整体厚度、表面平整程度会直接影响散热片的安装贴合度,若需要为该芯片搭配主动散热或被动散热结构,精准的三维外形能够帮助结构工程师快速完成散热片固定卡扣、导热垫厚度的匹配设计,避免散热结构与周边板卡元件产生空间冲突。在做整机结构的堆叠设计时,该模型的安装边界需要严格遵循焊球阵列的最外侧尺寸加上SMT工艺要求的周边安全距离,通常在高密度板卡设计中,这类BGA器件的周边3mm范围内不允许布置高度超过2mm的元件,既方便返修时的热风枪操作,也能避免波峰焊或回流焊过程中产生的阴影效应影响焊接质量。
不同于传统QFP封装的引脚外露设计,PBGA封装的焊球位于器件底部,肉眼无法直接观察焊接质量,因此在建模阶段准确还原焊球的直径、高度、阵列排布规律,能够为后续的X-Ray检测程序设定、AOI检测参数校准提供尺寸基准,帮助产线快速判定焊接缺陷的判定阈值。在做信号完整性仿真时,精准的焊球高度、焊盘尺寸模型能够帮助仿真工程师更准确地计算引脚寄生参数,提升高速信号链路的仿真准确度,尤其在千兆通讯、高速存储类电路设计中,这类封装级的尺寸精度对仿真结果的影响尤为明显。日常工程应用中,这类标准化尺寸的PBGA封装模型还可以作为封装库的通用基准模板,通过修改焊球数量、节距、本体尺寸快速衍生出同系列不同引脚数的BGA器件模型,大幅提升硬件设计阶段的建模效率,减少重复建模带来的尺寸误差。需要注意的是,这类表面贴装器件的模型不需要还原内部晶圆、引线键合等微观结构,重点保证外部装配尺寸、安装接口、外形轮廓的精度即可,完全能够满足结构设计、工艺校验、产线调试的绝大多数工程需求,过度细化内部结构反而会增加模型数据量,影响PCB设计软件、结构仿真软件的运行流畅度。
- 全部评论(0)
- 模板大小: 38.31 MB
- 售价:5金币
- 下载次数: 22
- 系统要求: PTC Creo Elements,STEP / IGES,STEP / IGES,VRML / WRL
- 软件分类: 通用机械零部件
