2220封装贴片MLCC电容器三维结构

　　在高密度表面贴装生产线的PCB布局环节，2220封装的MLCC贴片电容是板级电源滤波、高频去耦场景里的常用选型，这类元件的三维建模精度直接影响SMT钢网开孔、器件间距校验、装配干涉排查的实际效果，很多刚接触板级结构设计的工程师容易忽略这类无源元件的建模细节，往往只拉个方块代替，等到实际贴片时才发现端电极位置、本体倒角、高度公差和封装库不匹配，带来批量焊接偏移、立碑甚至元件撞件的问题。

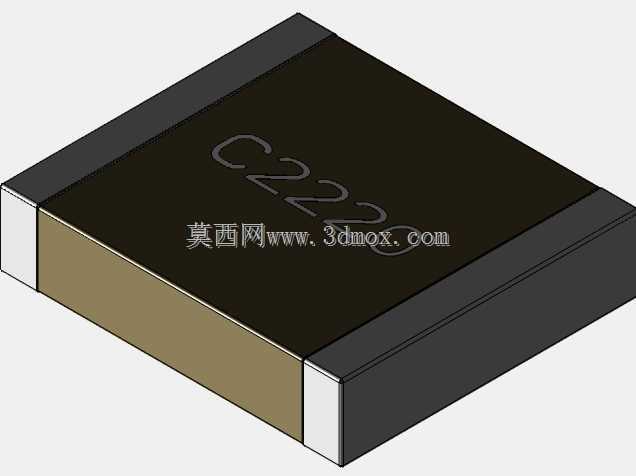

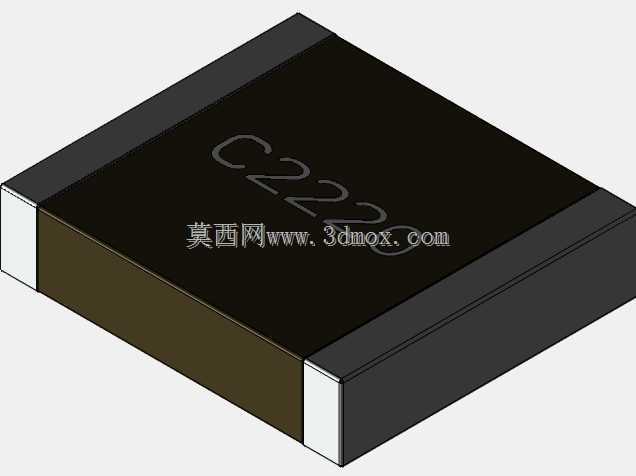

　　这款贴片电容的本体采用长方体切角设计，整体长度5.72mm、宽度5mm、安装高度1.27mm，和常规0805、0603等小封装电容相比，2220封装的容值覆盖范围更广，能承载的额定电压也更高，常被布置在电源入口、大功率驱动回路、DC-DC模块的输入输出端，承担 bulk 储能、纹波抑制、高频噪声旁路的作用。建模时特意还原了本体两端的金属端电极结构，端电极的厚度、伸出长度都按照实际量产元件的尺寸做了还原，没有做简化处理——要知道端电极的尺寸直接决定了焊盘的设计宽度，如果建模时把端电极做窄了，后续导出的焊盘尺寸会偏小，回流焊时焊锡量不足容易导致虚焊；如果端电极伸出长度做长了，焊盘间距过近又可能带来锡膏连桥的风险。

　　从结构设计的思路来看，这类无源元件的建模不需要做内部介质层的细节还原，毕竟板级布局只需要考虑外部安装边界，但本体的边角倒角、端电极和陶瓷本体的衔接台阶、顶面的丝印标识位置都需要准确呈现，一方面是在做PCB三维装配检查时，能直观识别元件的极性（虽然MLCC本身无极性，但同封装的钽电容有极性，统一的封装建模逻辑能减少选型替换时的出错概率），另一方面在做整机热仿真时，准确的本体外形和材质参数赋值，能更精准模拟元件工作时的温升分布，避免因为模型简化带来的仿真误差。

　　实际选型应用中，1.27mm的安装高度属于中高封装规格，在做板卡堆叠设计时，需要和上方的结构件、屏蔽罩、相邻的 taller 元件预留至少0.3mm的安全间隙，这个间隙值不是凭空定的：要考虑SMT贴片时的元件高度公差、PCB焊接后的翘曲量、后续三防漆涂覆的厚度，还有整机振动环境下的元件位移量。很多消费类电子产品追求极致轻薄，会选更薄的1.0mm甚至0.8mm高度的同封装电容，但在工业控制、车载电子这类对可靠性要求更高的场景，1.27mm高度的2220 MLCC因为内部介质层更厚，抗机械应力、抗电压冲击的能力更强，反而更受青睐。

　　建模时还特意还原了本体顶面的激光丝印标识，实际量产的2220电容顶面会标注容值、耐压、材质代码的缩略标识，在做样机调试、返修排查时，工程师可以通过三维模型里的丝印位置，和BOM表、实物做快速核对，避免错料。另外本体的陶瓷部分做了哑光黑的材质还原，端电极做了镀锡层的金属质感区分，在做整机三维渲染、产品爆炸图制作时，不需要再额外给元件附材质，能直接导出用于生产指导文档、维修手册的配图。

　　从安装边界来看，这款电容的焊盘推荐设计尺寸是长度方向超出端电极0.4mm，宽度方向和端电极齐平，焊盘之间的阻焊桥宽度不小于0.2mm，建模时把端电极的位置做了精准定位，直接从模型里就能测量出焊盘的参考位置，不需要再去翻查规格书。另外要注意的是，2220封装的电容因为本体尺寸较大，在做波峰焊或者选择性波峰焊的工装设计时，需要给元件下方预留足够的焊锡流动空间，模型的底部平面度也按照实际元件的公差做了还原，能直接用于工装压头的仿形设计，避免压合时压裂陶瓷本体。

　　很多工程师在做板级建模时，觉得这类通用元件随便找个通用模型就行，但实际生产中因为元件模型尺寸不准导致的装配问题屡见不鲜：比如有的通用模型把高度做成了1.5mm，导致屏蔽罩设计高度不够，组装时压坏电容；有的模型把端电极位置做偏了，导致钢网开孔偏移，焊接时出现大量立碑缺陷。这款模型完全按照量产元件的实际尺寸测绘建模，所有外部尺寸的公差都控制在±0.05mm以内，完全能满足板级布局、装配校验、工装设计的精度要求，不管是做消费电子的高密度板卡设计，还是工业设备的控制板开发，都能直接调用，不需要再做尺寸修正。
