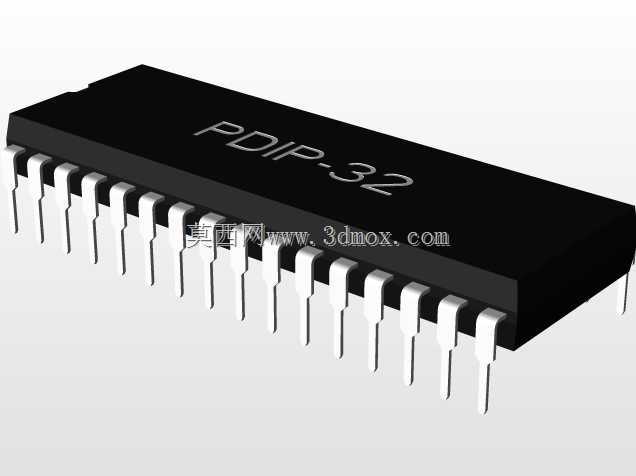

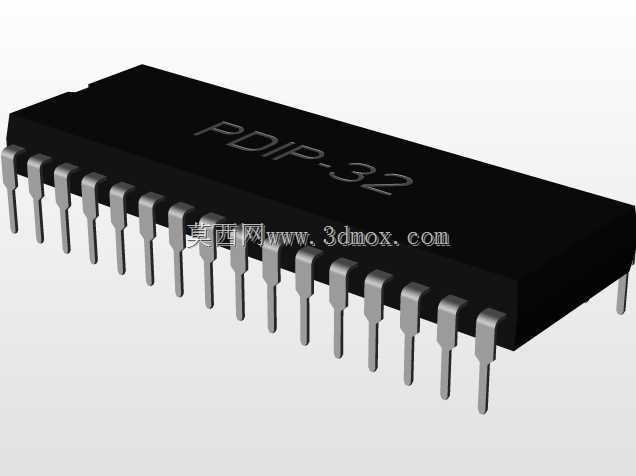

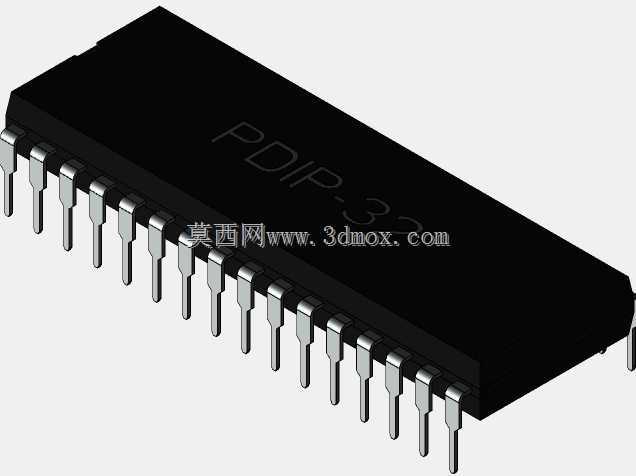

PDIP32直插双列封装芯片三维结构

　　在消费电子、工业控制板卡、传统家电控制主板的开发与生产环节，直插式双列封装芯片始终占据着不可替代的应用位置，尤其是PDIP32规格的封装，凭借成熟的工艺兼容性、便捷的手工焊接适配性，至今仍是小批量试制、教学实验平台、老旧设备维修替换场景中的核心元器件封装形式。做板卡结构设计的时候，很多新手容易忽略封装的实际安装边界，只盯着 datasheet 上的引脚间距参数画封装，最后做出来的PCB要么引脚插不进去，要么芯片本体和周边的电解电容、接插件产生结构干涉，要么波峰焊的时候因为本体高度和治具不匹配出现虚焊，这时候有精准的三维结构参考，就能在设计阶段把这些隐患全部排除。

　　这款PDIP32封装的结构设计完全遵循行业通用的插件封装规范，引脚采用双侧对称排布的直插形式，单排引脚数量为16，相邻引脚的中心间距为2.54mm，这个间距是通用面包板、万能板、标准波峰焊治具的通用适配尺寸，不需要定制特殊的载具就能完成焊接工序。从安装边界来看，两排引脚的外侧跨距为15.24mm，这个尺寸决定了PCB上两排焊盘的外侧间距，设计焊盘的时候要预留0.2-0.3mm的引脚插入余量，避免引脚公差导致的装配困难；芯片本体的总长度为40.64mm，宽度为13.2mm，本体高度为4.31mm，这个高度参数在做板卡堆叠、外壳内部空间校核的时候非常关键，比如很多手持设备的外壳内部筋位距离PCB板面的高度只有5mm，如果不核对芯片本体高度，很容易出现合壳时芯片顶到外壳的问题。

　　从结构细节来看，这款封装的引脚采用了标准的打弯成型工艺，引脚伸出本体的长度、引脚末端的倒角都符合量产插件的工艺要求，引脚的截面尺寸适配常规0.8mm直径的焊盘开孔，不管是手工焊接时的引脚吃锡，还是波峰焊时的焊锡爬升高度，都能满足IPC-A-610的焊接检验标准。芯片本体的边角做了微小的圆弧过渡，没有尖锐的棱角，避免生产周转过程中因为磕碰产生本体掉屑、引脚变形的问题；本体表面的标识区域做了平整处理，方便丝印型号、批次标识，不会因为表面凹凸导致丝印模糊。

　　在实际的设备应用中，这类PDIP32封装的芯片常被用在老式的单片机主控电路、并行接口扩展电路、存储模块电路、功率驱动电路中，比如早期的51系列单片机、8255并行接口芯片、小容量的并行存储芯片，大多采用这个封装规格。做维修替换的时候，三维结构可以帮助维修人员快速判断替换芯片的封装是否匹配，不需要反复测量实物尺寸；做教学实验平台设计的时候，精准的模型可以直接导入到装配环境中，和实验板的底座、锁紧插座做配合校核，避免插座和芯片本体不匹配导致的接触不良。

　　很多结构工程师在做PCB封装库的时候，往往只画焊盘的二维图形，忽略三维模型的搭建，导致结构评审的时候只能靠尺寸标注推算空间，很容易出现干涉问题。这款三维结构完整还原了封装的所有细节，包括引脚的弧度、本体的拔模斜度、引脚末端的倒角，导入到常用的三维装配环境中，可以直接用来做干涉检查、空间校核、装配模拟，不需要再花时间从零建模。尤其是在做多层板卡堆叠设计的时候，板卡之间的间距往往只有几毫米，一个芯片的高度误差就可能导致整个板卡堆叠失败，精准的封装模型可以把这类风险降到最低。

　　另外，在做自动化插件设备的调试的时候，这款模型也可以用来模拟插件头的取料位置、插件时的下压行程，因为PDIP封装的引脚比较软，如果插件头的下压行程过大，很容易把引脚压弯，导致插件不良，通过三维模型提前模拟插件动作，就可以提前调整设备参数，减少试产阶段的不良率。对于做治具设计的工程师来说，模型可以直接用来设计焊接治具的定位槽、压块的避让空间，确保治具和芯片本体完全贴合，焊接的时候不会出现芯片浮高、引脚偏移的问题。
