带散热片280引脚插装式PPGA芯片结构

　　在工业控制板卡、老式通讯设备主板、早期高性能计算硬件的PCB布局设计环节，这类带集成散热片的插装式PPGA芯片封装结构，是硬件结构工程师做板级空间校核、安装干涉检查时必须精准还原的核心元器件模型。不同于表贴式BGA封装的焊接固定方式，该款芯片采用通孔插装的引脚设计，280根引脚以2.54mm的标准间距呈正方形阵列排布，引脚贯穿PCB对应位置的金属化孔后完成波峰焊接，这种安装方式在早年的硬件设计中，具备焊接可靠性高、返修拆卸难度低、抗机械振动性能强的特点，即便在有一定冲击振动的工业设备场景下，也能保持稳定的电气连接。

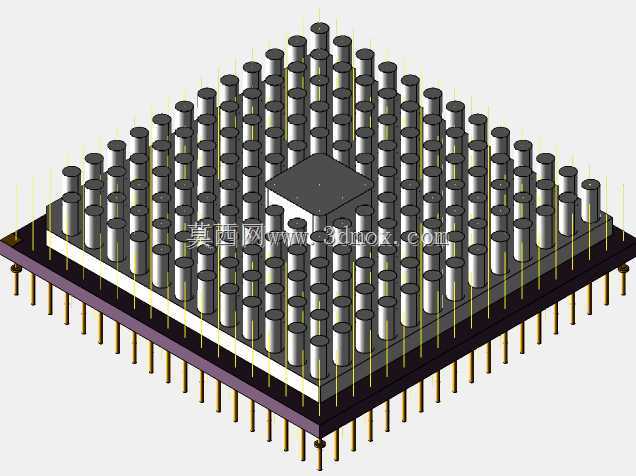

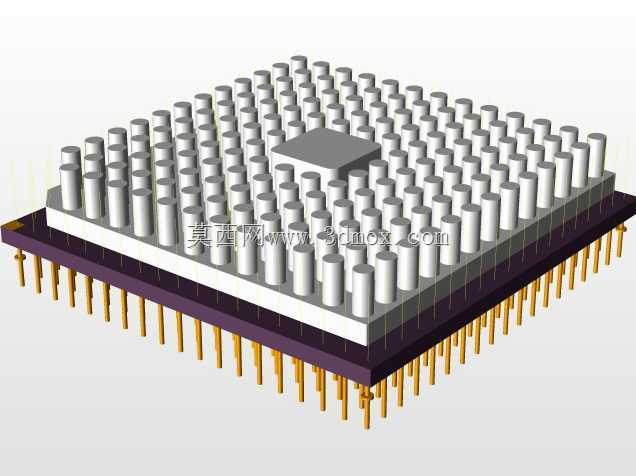

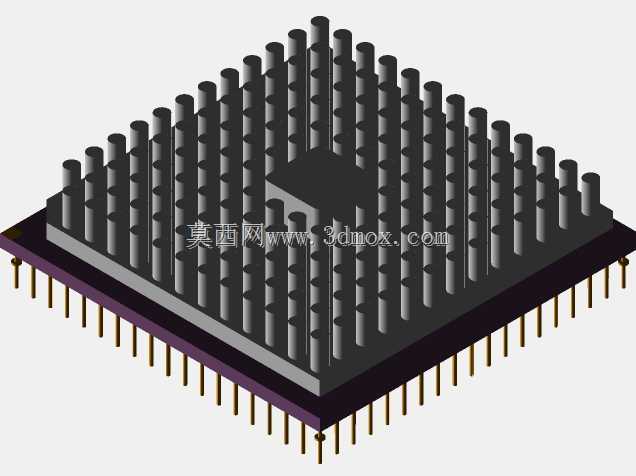

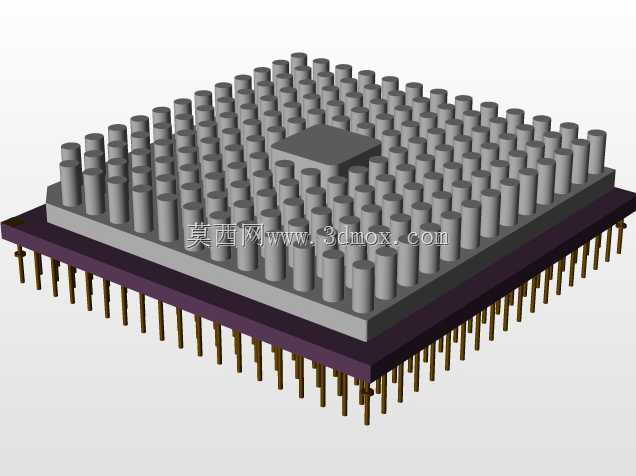

　　从结构设计的角度看，这款封装将散热结构直接集成在芯片本体上方，省去了后期额外加装散热片的装配工序，散热基座与芯片核心发热面直接贴合，能将芯片运行时产生的热量快速通过金属基座分散到上方的柱状散热结构上，配合设备内部的风冷气流即可完成有效散热，无需额外配置导热硅脂、固定卡扣等散热辅件，降低了整机的物料成本与装配工时。建模过程中需要重点把控几个核心尺寸边界：芯片整体长宽均为48.2mm，属于正方形封装，引脚伸出封装本体底部的长度需要匹配常规工业PCB的板厚范围，确保引脚穿过PCB后露出的长度符合波峰焊的工艺要求，不会出现引脚过短焊接不良、或是过长触碰板下其他元器件的问题。

　　做板级布局时，工程师需要围绕该芯片的外形预留足够的安装空间，首先是芯片本体周边要留出插装工装的操作空间，方便生产时将芯片精准压入PCB的引脚孔内，避免周边电容、电阻等小型元器件干涉芯片的安装路径；其次是散热结构上方要预留足够的通风空间，不能被其他结构件遮挡散热风道，否则会导致芯片运行温度过高触发降频甚至硬件损坏；另外引脚阵列的坐标定位必须完全精准，每一个引脚的位置偏差需要控制在0.1mm以内，否则生产时会出现引脚无法对准插孔、强行压装导致引脚弯折的问题。

　　不同于现在常见的塑封表贴芯片，这种陶瓷基座搭配金属散热结构的PPGA封装，本身具备更好的耐高温性能与电磁屏蔽能力，陶瓷基座可以隔绝芯片与周边电路的电磁干扰，金属散热结构同时也能起到电磁屏蔽罩的作用，减少芯片运行时对外的电磁辐射，也能阻挡外界电磁信号对芯片内部电路的干扰，这也是早年高可靠性工业设备、通讯基站设备偏爱这类封装的核心原因。在做整机结构的抗振设计时，还需要考虑该芯片的重量分布，因为集成了金属散热片，整体重量比普通塑封芯片更大，在振动量级较大的设备场景下，除了引脚焊接固定外，还可以在芯片散热片顶部增加弹性压条，辅助固定芯片本体，减少长期振动下引脚的疲劳应力，避免引脚断裂导致的硬件故障。

　　建模时还原的引脚细节也需要符合实际工艺特征，每根引脚的直径、根部的过渡圆角、引脚末端的倒角结构都要和实物一致，这些细节会直接影响虚拟装配时的干涉检查结果，如果引脚直径建模偏大，就会在虚拟装配时出现引脚与PCB孔位的虚假干涉，误导工程师调整孔位尺寸；如果忽略引脚末端的倒角，就无法模拟实际生产时引脚顺利导入插孔的装配过程。散热结构的柱状阵列排布也完全匹配热流设计要求，等间距排列的散热柱之间形成均匀的通风通道，气流穿过时可以带走每一根散热柱上的热量，相比整块的散热鳍片，这种柱状结构在相同的通风量下具备更大的散热面积，同时重量更轻，减少了芯片整体的负重。
