2225封装贴片多层陶瓷电容器三维结构

　　在消费电子、工业控制、汽车电子的电路板布局工作中，2225封装的MLCC是再常见不过的被动元件，很多刚接触PCB结构设计的工程师容易忽略这类小元件的三维尺寸边界，直到SMT贴片阶段才发现元件和周边结构件、接插件存在干涉，或是焊盘设计与元件端子不匹配导致虚焊、立碑缺陷，这个三维模型刚好能解决这类前置设计校验的痛点。

　　从实际应用场景来看，这类大封装的MLCC通常用在电源输入回路的滤波、大电流负载的退耦场景，相比0402、0603这类小封装电容，它的容值上限更高，能承受的纹波电流更大，在开关电源输出端、电机驱动板的母线滤波位置，经常能看到它的身影。做结构设计的时候不能只看 datasheet 上的平面尺寸，要考虑元件实际的高度公差、端子的焊接爬锡空间，还有元件本体和周边高器件的安全距离，尤其是在做薄型设备、板对板堆叠的设计时，1.78mm的本体高度直接决定了板间预留间隙的最小值，如果只按标称值留量，遇到元件公差偏上限的批次，组装时就会出现元件被压裂、板间连接器无法合到位的问题。

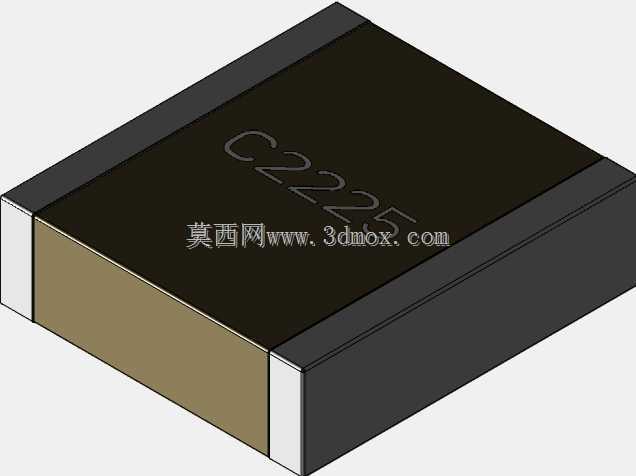

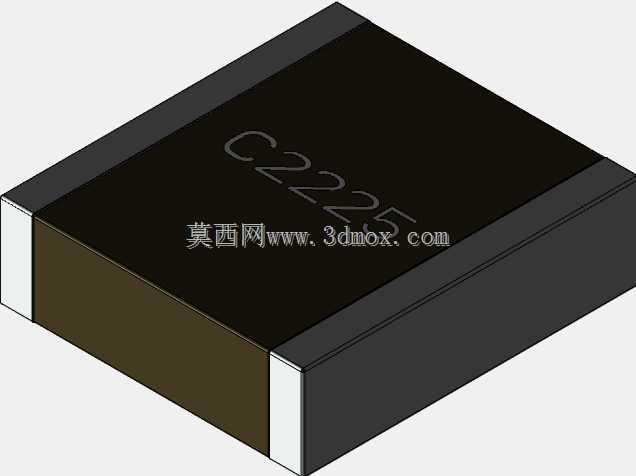

　　这个模型的设计思路完全贴合实际量产元件的真实形态，没有做过度简化：本体的陶瓷基体做了符合实际工艺的棱角处理，不是生硬的直角方块，两端的金属端子做了厚度区分，能直观看到端子包裹本体的尺寸范围，这部分细节对焊盘设计的参考价值很高——很多工程师画封装时只按元件长度画焊盘，忽略端子的侧面包裹尺寸，导致回流焊时熔融焊锡的表面张力无法把元件拉正，增加SMT的不良率。模型表面的丝印标识也和实际物料一致，做整机虚拟装配的时候，能直观核对BOM里的物料规格，避免把不同封装的电容位置搞混。

　　尺寸参数上，模型严格对应2225封装的公制尺寸：本体长度5.72mm，宽度6.35mm，高度1.78mm，端子的宽度、厚度都符合JEDEC的封装标准，不管是做PCB的3D布局校验，还是做SMT贴片机的吸嘴选型、飞达配置参考，都能直接复用。在做自动化产线的仿真时，这个模型还能用来校验吸嘴取料的位置、贴装头的运动路径是否存在干涉，尤其是在高密度贴装的板卡上，大尺寸电容和周边电阻、芯片的间距如果留得不足，贴装时很容易出现吸嘴撞到已贴元件的问题，提前把准确的三维模型导入到设备仿真环境里，就能提前规避这类产线调试问题。

　　很多工程师做结构设计时习惯只导入元件的简化包围盒模型，这类模型虽然能做粗略的间隙检查，但无法体现端子、本体倒角这类细节，在做DFM分析的时候很容易漏掉可制造性问题。这个模型还原了元件的真实外形细节，比如陶瓷本体的哑光质感、金属端子的亮面区分，在做产品的爆炸图、装配示意文档时，也能直接用来做可视化素材，不需要再额外做渲染处理。另外在做热仿真分析的时候，准确的外形尺寸能帮助工程师更精准地计算元件的散热面积，评估大电流工作下电容的温升是否在规格范围内，毕竟MLCC的容值会随温度变化，温升过高还会加速电容老化，缩短整机的使用寿命。

　　在汽车电子的AEC-Q200认证场景里，这类大封装MLCC的安装应力是重点考核项，模型准确的尺寸能帮助工程师在设计阶段就评估焊盘的受力情况，优化焊盘的形状和连接方式，减少车辆振动环境下电容本体因为应力集中出现开裂的风险。很多车载电源的失效案例里，都有MLCC因为焊盘设计不合理、板件弯曲应力过大导致本体开裂短路的问题，用准确的三维模型做前置的应力仿真，能在设计阶段就把这类风险降到最低。
