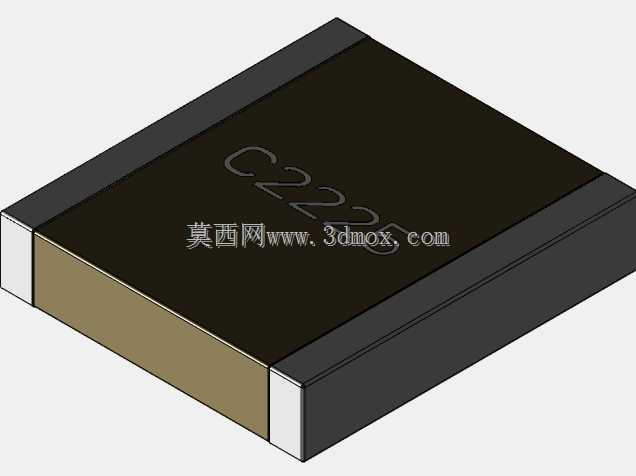

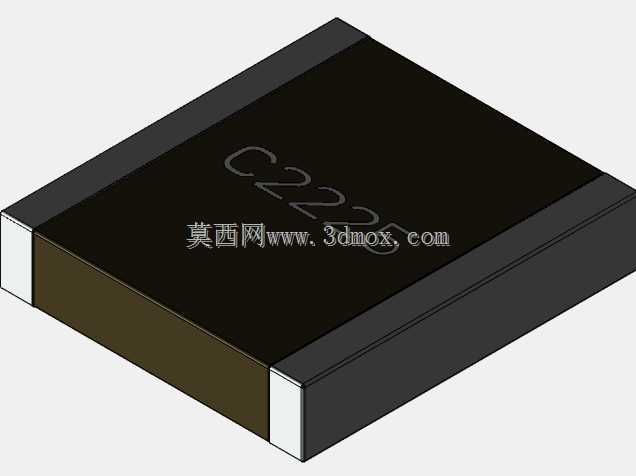

2225封装贴片多层陶瓷电容器三维结构

　　这类SMD元件的建模不需要做内部陶瓷介质层的细节还原，重点要还原的是外部装配边界：端电极的金属化区域宽度要和焊盘设计尺寸匹配，本体的黑色塑封层（实际是陶瓷介质的保护涂层）的表面标识位置要和实物一致，方便生产环节的目视核对，本体底部的平整度也要还原，因为SMT回流焊时，元件底部和PCB之间的锡膏厚度会直接影响焊接可靠性，模型里预留的底部间隙和实际元件的 standoff 高度一致，能辅助工程师做锡膏印刷厚度的前期评估。在实际应用场景里，这个封装的MLCC容值范围覆盖几百pF到几十μF，额定电压从16V到1kV都有对应型号，常被布置在电源输入端口、IC芯片的电源引脚附近、高速信号的传输路径上，做结构设计时不仅要考虑元件本身的安装空间，在消费电子、工业控制、汽车电子的PCB板级设计环节，2225封装的MLCC是应用频次极高的被动元件，这类贴片电容承担着电源退耦、信号滤波、直流阻隔、高频旁路等核心电路功能，其三维模型的精度直接影响PCB布局阶段的干涉检查、SMT产线的钢网开孔设计、以及整机装配的空间预留合理性。做板级结构设计时，很多新手容易忽略元件的实际高度公差，只看封装库的标称尺寸，最后打样回来出现电容和外壳、散热片或者相邻接插件干涉的问题，这个模型严格按照实物的尺寸边界建模，长度5.72mm、宽度6.35mm、高度1.27mm，所有棱边的倒角、端电极的厚度都和量产实物保持一致，能直接导入主流PCB设计软件做3D布局校验。从设计思路上看，

　　还要预留出烙铁返修的操作空间，以及测试探针的接触位置，这个模型的尺寸精度足够支撑这类空间校验。很多工程师在自建封装库时，容易把2225封装的长宽尺寸搞反，因为不同厂商的 datasheet 标注基准有差异，这个模型按照行业通用的封装命名规则，将长度方向对应焊盘的跨距方向，宽度方向对应焊盘的平行方向，能避免布局时出现封装方向错误导致的焊接不良。另外，这类贴片电容的端电极是三层结构：内层是银钯电极、中间是镍阻挡层、外层是锡铅或者无铅焊料层，建模时把端电极的厚度做了准确还原，不会出现模型端电极过薄导致的焊盘重叠干涉，或者过厚导致的相邻元件间距不足的问题。在车载电子的PCB设计中，这类大封装的MLCC还要考虑振动工况下的焊点应力，

　　模型的本体重量分布和实物一致，可以导入有限元分析软件做焊点的振动应力仿真，提前预判焊点开裂的风险。做SMT产线的虚拟调试时，这个模型也能用来校验吸嘴的拾取位置，因为2225封装的元件尺寸较大，吸嘴的拾取中心必须和元件的重心重合，否则会出现抛料或者贴片偏移的问题，模型的重心位置和实物一致，能直接用于吸嘴位置的离线编程。不同于小封装的0402、0603电容，2225封装的电容因为本体尺寸大，在做波峰焊或者选择性波峰焊时，还要考虑元件的受热变形量，模型的材料属性设置和实际陶瓷材料的热膨胀系数匹配，能辅助做热变形的仿真分析，避免焊接过程中因为热应力导致元件本体开裂。很多开源封装库中的2225电容模型要么尺寸偏差大，要么没有还原端电极的细节，

　　导致3D布局时看起来没问题，实际生产时出现各种装配问题，这个模型在建模时参考了多家主流电容厂商的量产规格书，所有装配边界的尺寸都取了公差带的中间值，既能满足绝大多数场景的设计需求，也不会因为尺寸取极限值导致的空间预留浪费。在高密度互连的PCB设计中，元件之间的间距往往只有0.2mm到0.5mm，一个尺寸不准的元件模型就可能导致整个板子的布局需要重新调整，这个模型的所有外形尺寸公差控制在0.02mm以内，完全能满足高密度板的设计精度要求。另外，模型的本体表面做了和实物一致的哑光黑处理，端电极做了金属光泽的渲染，在做产品的内部结构展示时，能获得非常接近实物的视觉效果，方便给客户或者生产部门做设计方案的展示讲解。
