PQFN48贴片式SMD芯片封装结构

　　在消费电子、工业控制、车载电子等各类电路板设计场景中，表面贴装器件的封装选型直接决定了PCB布局密度、焊接良率与整机散热表现，PQFN48这类方形扁平无引脚封装的SMD芯片，是当前高密度集成电路里应用极广的元件封装形式。做PCB结构设计与元件建模时，这类封装的三维模型精度直接影响后续结构干涉检查、钢网开孔设计、贴片编程的准确性，稍有尺寸偏差就可能导致SMT贴片时出现引脚虚焊、元件偏移、与周边结构件干涉等批量生产问题。

　　这款PQFN48封装的核心设计逻辑，是在极小的占用空间内实现48个信号引脚的可靠引出，同时兼顾芯片工作时的散热通路。不同于传统带引脚的QFP封装，PQFN的引脚直接从封装本体侧面引出并贴合PCB焊盘，没有向外延伸的鸥翼形引脚，不仅大幅缩小了元件在PCB上的投影面积，还缩短了信号传输路径，降低了引脚寄生参数，更适合高频信号传输的应用场景。从实际使用场景来看，这类封装常被用于电源管理芯片、微控制器、接口转换芯片、驱动芯片等器件上，在智能穿戴设备、便携医疗电子、工业采集模块这类对空间占用要求严苛的产品里，PQFN封装的优势尤为突出——它能在7mm见方的板上空间里完成48路信号的连接，相比同引脚数的其他封装能节省近40%的PCB占用面积。

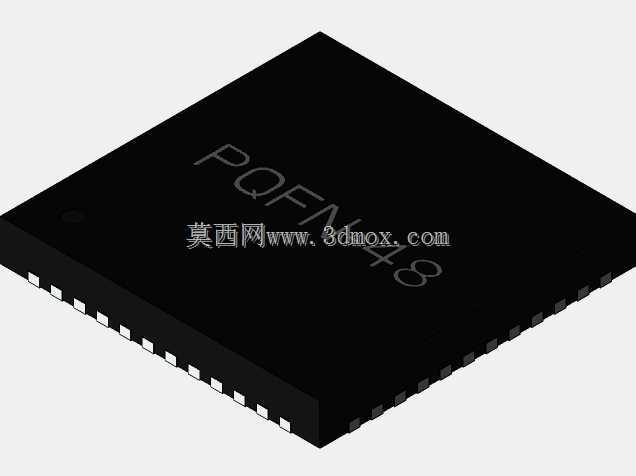

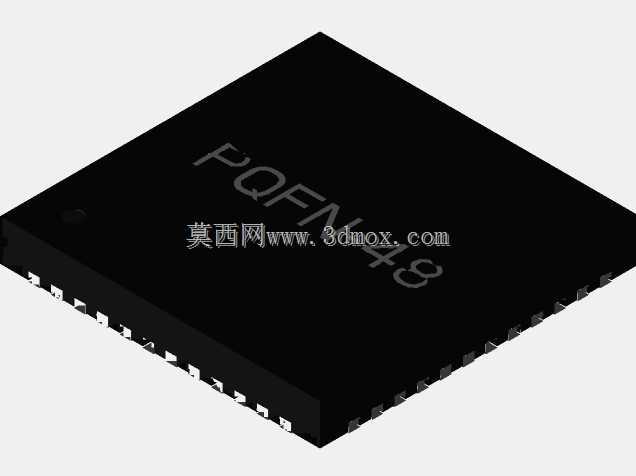

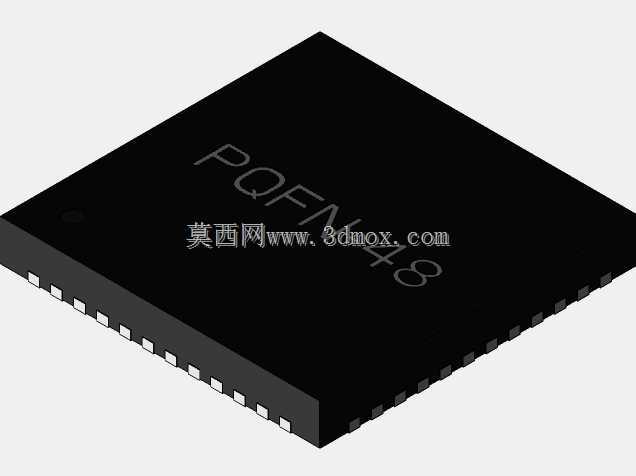

　　从外形尺寸与安装边界来看，这款封装本体长宽均为7mm，整体高度仅0.9mm，属于超薄型表贴元件，设计时需要严格控制元件上方的结构件避让空间，通常外壳内壁与元件顶面的安全间隙要保留至少0.3mm，避免组装时压损芯片本体。引脚间距为0.5mm，属于细间距表贴器件，建模时每一个侧面引脚的宽度、引脚间的间隙、引脚与封装本体底部的共面度都需要精准还原：引脚共面度偏差不能超过0.1mm，否则回流焊时部分引脚无法接触焊锡膏会导致虚焊；引脚宽度的建模误差要控制在0.05mm以内，否则后续输出钢网开孔文件时会出现开孔尺寸偏差，影响焊接质量。封装本体底部通常带有裸露的散热焊盘，这部分是PQFN封装散热的核心结构，建模时不能遗漏——这个散热焊盘需要直接与PCB上的散热铜箔连接，通过过孔将芯片工作产生的热量传导到PCB内层或背面的散热层，实际设计中这个散热焊盘的尺寸、位置精度直接决定芯片的满载工作温度，偏差过大不仅影响散热，还可能导致焊接时元件移位。

　　在做整机结构布局时，这类细间距SMD元件的周边需要预留足够的工艺空间：元件两侧距离其他较高元件的距离至少要保留2mm以上，方便SMT贴片时吸嘴取放元件，也给后续返修时的热风枪操作留出操作空间；元件下方的PCB区域不能布置过孔在引脚焊盘上（除散热焊盘的接地过孔外），避免焊锡膏流失导致焊接不良。建模过程中需要还原封装的所有细节特征：黑色塑封本体的边角倒角、侧面引脚的排列顺序、引脚表面的镀锡层轮廓、本体表面的丝印标识区域，这些细节不仅是为了模型视觉上的还原，更重要的是在做结构干涉检查时，能准确判断元件与周边屏蔽罩、连接器、壳体筋位的间隙是否满足设计要求。比如很多设计里会在这类芯片上方加装金属屏蔽罩，屏蔽罩的内壁高度、开盖位置都需要参照芯片的准确外形来设计，如果模型尺寸偏差，就可能出现屏蔽罩压到芯片本体，或者屏蔽间隙过大影响屏蔽效果的问题。

　　从SMT生产工艺的角度来说，准确的三维模型能提前验证贴片吸嘴的取料位置是否合理，回流焊时的元件立碑、偏移风险是否可控。0.5mm引脚间距的PQFN器件对贴片精度要求较高，通常贴片机的对位精度要达到±0.03mm才能保证焊接良率，而精准的封装模型是做贴片程序离线编程的基础，不需要拿到实物元件就能完成整个产线的程序调试，大幅缩短新产品的试产周期。另外在做热仿真分析时，准确的封装外形尺寸、引脚分布、散热焊盘结构也是仿真模型的核心输入参数，能帮助工程师提前评估芯片在不同工作负载下的温度分布，判断是否需要额外增加散热措施，避免产品量产后出现过热死机的可靠性问题。
