PSSOP24封装贴片芯片三维结构模型

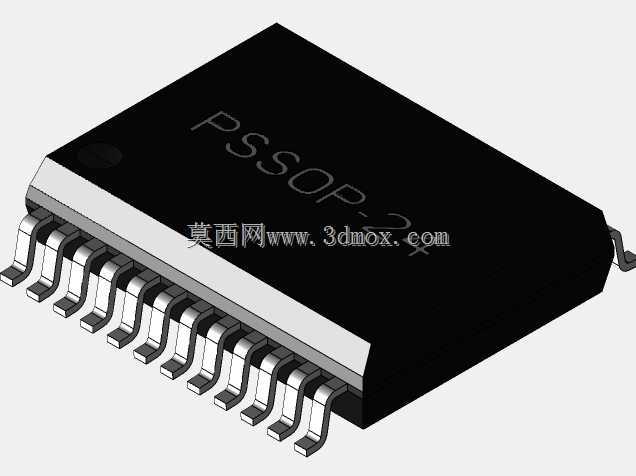

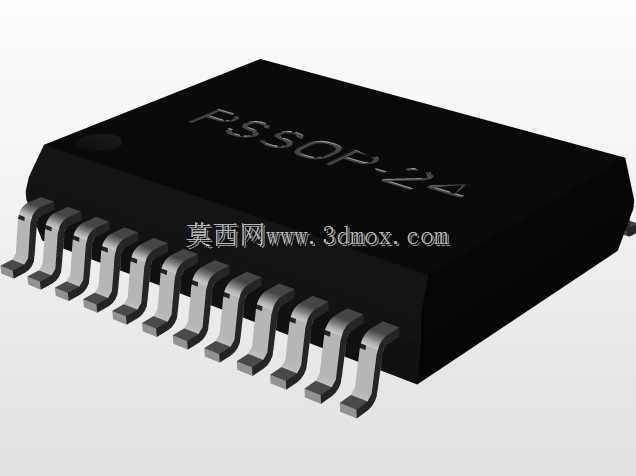

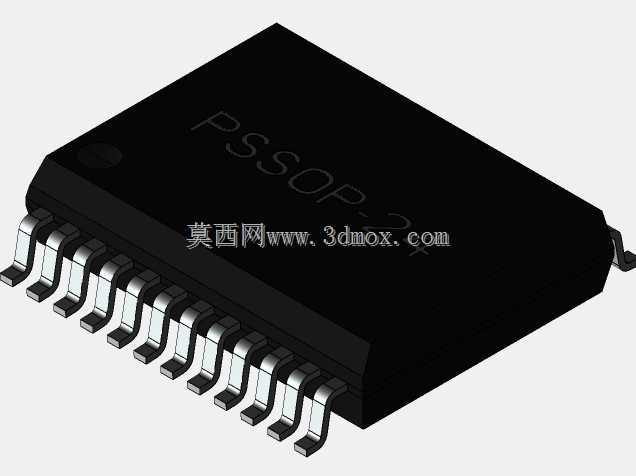

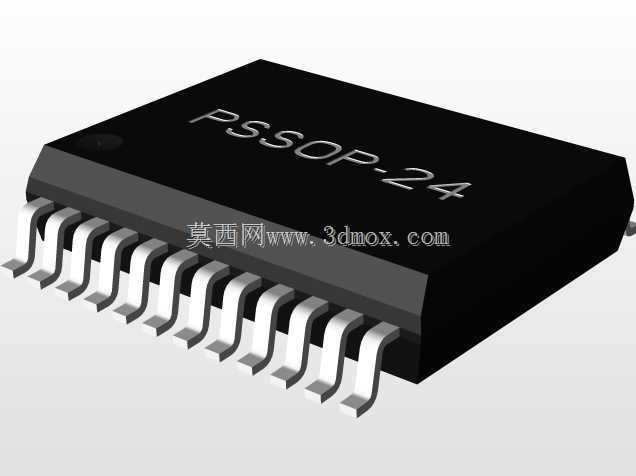

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局布线工作中，表贴封装集成电路的三维结构建模是结构干涉校验、生产工艺仿真环节必不可少的基础要素，PSSOP24封装的贴片芯片作为中小引脚数集成芯片的常用封装形式，广泛应用在电源管理、信号采集、接口转换类电路模块中，这类封装的器件在波峰焊、回流焊生产流程中，对焊盘尺寸、引脚共面度、器件周边安全间隙都有明确的工程要求，精准的三维模型能够帮助结构工程师在设计阶段就完成器件与周边壳体、接插件、散热结构的间隙校验，避免后期打样出现元件顶壳、焊盘干涉、装配公差超差等问题。这款PSSOP24封装的贴片芯片采用0.65mm的引脚节距设计，整体塑封本体长度为8.21mm，宽度为6.1mm，

　　属于窄体小尺寸表贴封装，引脚从封装两侧引出呈海鸥翼状弯折，这类引脚结构在建模时需要严格还原引脚的弯折角度、引脚根部与塑封本体的衔接位置、引脚末端的焊盘接触段长度，才能保证在PCB装配仿真中准确模拟引脚与焊膏的接触状态，为钢网开孔设计、回流焊温度曲线设置提供结构参考。从设计思路上看，这类SMD封装芯片的三维建模首先要还原塑封本体的拔模斜度，实际量产的塑封器件本体并非完全垂直的立方体，侧面存在微小的脱模斜度，本体表面的标识刻印区域也做了微凹处理，避免丝印标识在周转过程中被磨除；引脚部分采用等厚度的铜材冲压弯折成型，建模时需要区分引脚与塑封本体结合的内部固定段、向外伸出的弯折段、末端与焊盘接触的平直接触段三个部分，

　　每一段的弯折半径都要符合实际冲压工艺的参数，不能做成直角弯折，否则既不符合实际器件的物理形态，也会在后续的有限元应力仿真中出现应力集中的错误计算结果。在实际工程应用中，这类24引脚的PSSOP封装芯片常布置在PCB板的边缘区域或者核心主控芯片的周边，建模时需要明确器件的最大安装高度，也就是塑封本体顶面到PCB板面的垂直距离，这个参数直接决定了产品壳体的内部净空尺寸，很多便携类电子产品的结构设计中，板上元件的高度公差累积是影响整机厚度的关键因素，精准的三维模型能够帮助工程师在布局阶段就核算不同位置的元件高度差，合理分配壳体内部的空间，避免为了避让个别元件盲目增加整机厚度。同时，引脚的横向伸出长度也需要精准还原，PSSOP封装的引脚向外伸出塑封本体的长度直接决定了焊盘的外侧延伸尺寸，在做PCB可制造性设计检查时，三维模型可以和PCB版图的焊盘、丝印、阻焊层做对齐校验，检查是否存在引脚超出焊盘、丝印框压到焊盘等工艺问题，这类问题如果在设计阶段没有发现，到了SMT贴片环节就容易出现虚焊、连锡、引脚偏移等焊接缺陷，增加生产返修的成本。另外，这类表贴芯片的塑封本体边角都做了微小的圆角处理，并非尖锐直角，建模时还原这个细节不仅是为了外观写实，更重要的是在做装配干涉检查时，尖锐直角的模型会误报边角位置的干涉，而实际器件的圆角结构能够预留微小的装配公差，让干涉检查的结果更贴合实际生产装配的情况。在做整机的热仿真分析时，

　　准确的塑封本体尺寸和引脚结构也能帮助仿真工程师设置正确的热传导路径，PSSOP封装的芯片热量一部分通过塑封本体表面向空气辐射，另一部分通过金属引脚传导到PCB的焊盘与铜箔上，模型中引脚与塑封本体的接触面积、引脚的横截面积参数都会影响热仿真的计算精度，还原真实结构的三维模型能够让热仿真的结果更接近实际工作状态，帮助工程师判断是否需要在芯片位置增加散热焊盘或者局部散热结构。对于刚接触电子结构设计的工程师来说，这类标准封装的三维模型也可以作为封装库建模的参考模板，通过拆解模型的结构组成，理解表贴封装器件的尺寸标注逻辑，区分塑封本体尺寸、引脚尺寸、焊盘尺寸三者之间的对应关系，避免在自行绘制封装时出现尺寸错误，导致后续生产中出现器件无法贴装的问题。
