薄型THT四针电容器三维结构设计

　　在工业控制板卡、消费电子电源模块、车载电控单元的PCB布局设计中，直插式薄膜电容的选型与安装空间校核一直是结构工程师需要反复核对的环节，这类薄型THT封装的四针电容器，多用于板载直流滤波、高频噪声旁路场景，相比传统圆柱形直插电容，长方体薄型结构能更好适配板卡边缘的狭窄安装空间，在高度受限的薄型电源适配器、工控IO模块内部，这类电容的空间利用率优势尤为明显。从结构设计角度看，这款电容采用四针直插引脚布局，引脚节距设置为57.5mm，四引脚的设计相比两引脚结构，能在波峰焊过程中提供更好的机械固定强度，避免设备在长期振动工况下出现引脚脱焊、电容本体歪斜的问题，尤其适合轨道交通车载设备、工业机床电控柜这类存在持续机械振动的应用场景。

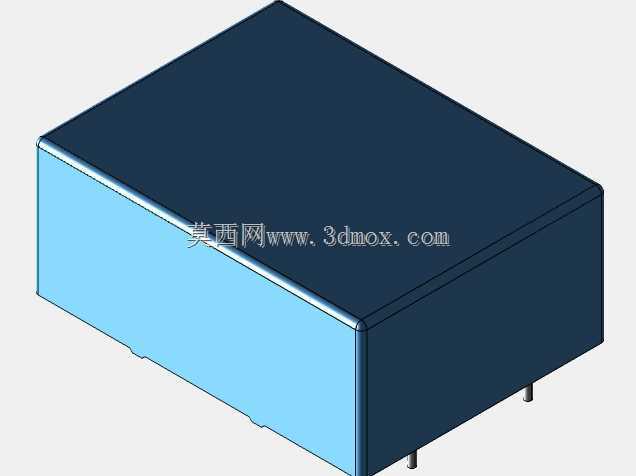

　　本体外形尺寸控制为长43mm、宽24mm、高20.3mm，整体呈规整长方体，建模过程中特意将本体边角做了小半径圆角处理，还原实际注塑外壳的工艺特征，避免直角结构带来的应力集中问题，同时也匹配实际生产中电容外壳的注塑成型工艺特性。引脚部分采用圆柱形直插结构设计，引脚伸出本体底部的长度符合常规THT元件的波峰焊工艺要求，建模时预留了引脚与PCB安装孔的配合间隙，方便结构工程师在进行板卡布局时直接调用模型进行干涉检查，不需要额外调整安装间隙参数。在进行三维建模时，优先保证安装边界尺寸的准确性，本体的长宽高公差、引脚位置度、引脚直径都按照行业通用的直插电容封装规范进行还原，确保模型导入PCB设计软件后，能直接生成对应的封装占位，

　　不会出现安装孔位错位、本体与周边元件干涉的问题。这类薄型电容的应用场景中，很多时候需要在电容上方布置走线槽、散热片或者其他板载元件，因此模型严格还原了本体顶部的平面特征，没有多余的凸起结构，方便工程师在进行堆叠设计时，准确核算电容上方的可用安装空间。相比贴片式电容，这类THT封装的薄型电容能承受更高的纹波电流，在大功率开关电源、变频器驱动板上应用广泛，四引脚的设计还能有效降低引脚的等效串联电感，提升电容的高频滤波性能，结构设计上的对称布局，也能让电容在过波峰焊时受热均匀，减少焊接缺陷的产生。建模过程中没有添加多余的装饰性特征，所有结构都对应实际电容的生产工艺与安装需求，本体外壳的壁厚、

　　引脚与本体的连接部位都做了符合工程实际的结构处理，避免出现不符合生产工艺的薄壁或者尖角结构，方便工程师在进行整机结构设计时，直接将该模型调入装配体进行空间校核，不需要额外对模型进行工艺性修正。在进行设备内部布局时，这类长方体电容可以紧贴板卡边缘布置，也可以多个电容并排安装，规整的外形不会出现圆柱形电容相邻布置时的空间浪费问题，能有效提升PCB板的面积利用率，对于空间紧凑的小型化电控设备设计来说，这类封装的电容是兼顾电气性能与安装空间的优选方案。
