150VA环形铁芯电源变压器结构设计

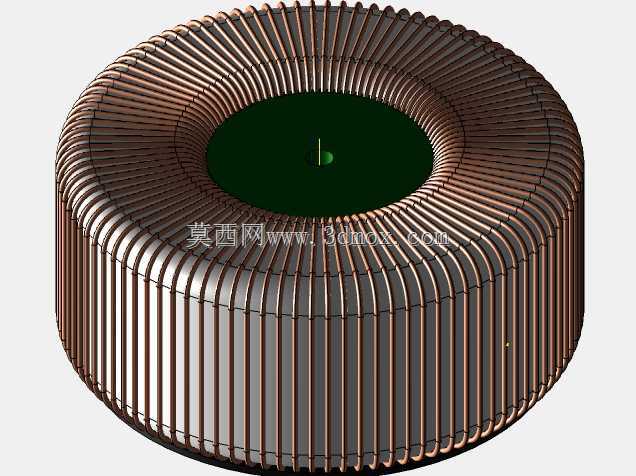

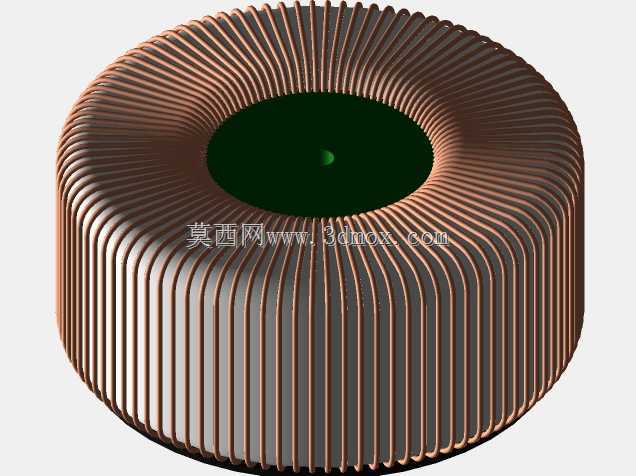

　　在中小功率供电场景里，环形变压器凭借自身结构特性，一直是音频设备、小型工控装置、精密仪器供电回路里的常用部件，这次呈现的150VA容量环形变压器，直径控制在102mm，整体高度46mm，属于小体积中等功率的供电变压元件，适配安装空间紧凑的设备内部布局。从实际应用场景来看，这类环形变压器常被用在对漏磁要求较高的设备里，比如实验室测试仪器、高端音频功放、小型数控设备的供电模块，相比传统叠片式EI型变压器，环形结构的铁芯是连续卷绕的硅钢带，磁路闭合度更高，空载电流更小，工作时的电磁干扰也更低，不会对周边的敏感信号回路造成明显的磁干扰。从功能特性上看，这款额定容量150VA的环形变压器，可实现交流电压的等级转换，根据绕组匝数配比不同，

　　能适配不同的输入输出电压需求，满足各类低压供电回路的电压匹配要求，环形的绕组结构让线圈均匀包覆在环形铁芯外侧，散热面积相比同容量的叠片变压器更大，长时间额定负载运行时的温升更可控，能在密闭的设备腔体内保持稳定的工作状态。在设计思路层面，这款变压器的结构首先确定了环形卷绕铁芯的基础形态，选用取向硅钢片连续卷制形成闭合磁路，避免了叠片铁芯存在的气隙问题，有效降低磁阻，提升转换效率；绕组采用分层绕制的方式，初次级绕组沿环形铁芯圆周均匀排布，保证绕组各部分的磁耦合均衡，减少绕组的漏感，同时绕组外层做绝缘包覆处理，满足电气安全的绝缘距离要求，铁芯中心预留的安装孔位，可配合固定压片与螺栓实现快速安装，不需要额外设计复杂的固定支架，

　　能直接固定在设备的安装底板上。从安装边界来看，这款变压器102mm的外径、46mm的高度，在设备内部预留安装空间时，需要在圆周外侧留出至少5mm的安全绝缘距离，避免绕组与周边金属构件直接接触，中心安装孔的适配紧固件需要加装绝缘垫圈，防止铁芯与设备底板形成导电回路引入干扰，安装面的平面度需要控制在合理范围内，避免固定时压应力过大导致铁芯形变，影响磁路性能。在实际选型匹配时，需要结合设备的总功耗来确认容量冗余，150VA的额定容量可以覆盖持续功耗在120W以内的供电回路，预留一定的容量余量可以避免变压器长时间满负载运行导致的绝缘老化加速，延长部件的使用寿命。绕组的排布上，将初级绕组绕制在靠近铁芯的内层，次级绕组绕制在外层，

　　中间加绝缘层隔离，既可以提升绝缘可靠性，也能进一步降低初次级之间的耦合干扰，对于有屏蔽要求的应用场景，还可以在初次级绕组之间增加铜箔屏蔽层，屏蔽层单端接地，进一步抑制电网侧的串模干扰传入后端供电回路。这类环形变压器的结构设计没有多余的外露构件，整体外形规整，在设备内部布局时可以灵活选择安装位置，不需要像叠片变压器那样考虑安装方向对漏磁方向的影响，因为环形结构的漏磁是沿圆周均匀分布的，不会在特定方向形成强漏磁场，对周边元器件的布局限制更小。在生产装配环节，环形铁芯卷绕完成后会经过退火处理消除内应力，恢复硅钢片的磁性能，之后再进行绝缘层包覆，再依次绕制各层绕组，绕组绕制完成后会做浸漆处理，固定绕组线匝，避免工作时线匝振动产生噪音，同时提升绕组的防潮能力，适配不同湿度的工作环境。从结构可靠性角度看，环形结构的铁芯没有尖锐的棱角，绕组绕制时不会出现绝缘层被棱角划破的风险，相比叠片铁芯的尖锐边角，绝缘失效的概率更低，长期运行的稳定性更好。在设备供电回路的设计中，选用这类环形变压器时，还需要在输入端搭配合适的保险装置，输出端根据需求配置整流滤波元件，就能组成稳定的直流供电回路，满足各类电子设备、小型工控装置的供电需求，紧凑的尺寸也让它在小型化设备的设计中更具优势，不需要为变压器预留过大的安装空间，帮助优化设备的整体体积。
