60VA环形电源变压器78mm直径38mm高度结构

　　在中小功率供电场景里，环形变压器的应用覆盖了从工控辅助电源、音频设备供电到小型机电设备控制回路的多个领域，这类结构的变压器凭借自身磁路闭合度高的特点，相比传统叠片式EI变压器有着更低的空载损耗，在长期待机运行的设备里能有效降低无用功耗，同时环形的绕制结构让绕组均匀包覆在环形铁芯外侧，漏磁被大幅压制，对周边敏感电路的电磁干扰远低于同功率的叠片结构产品，在对电磁兼容有一定要求的设备内部布局时，能减少屏蔽结构的额外设计投入。

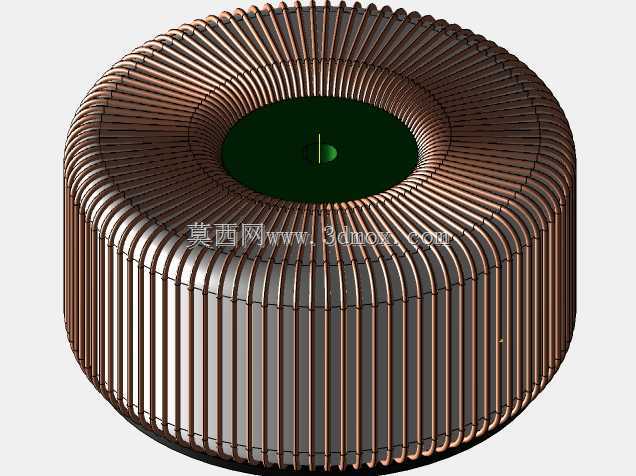

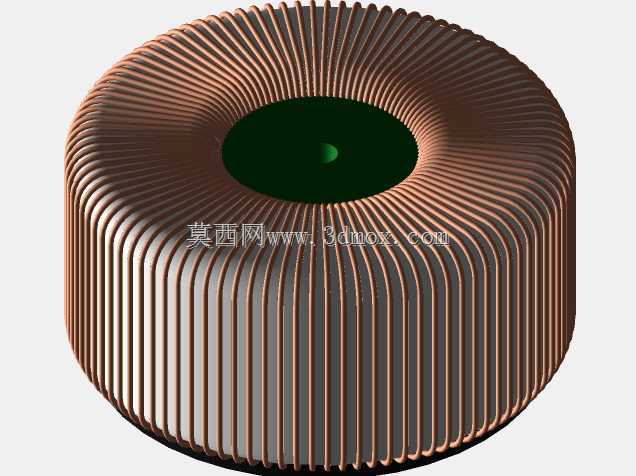

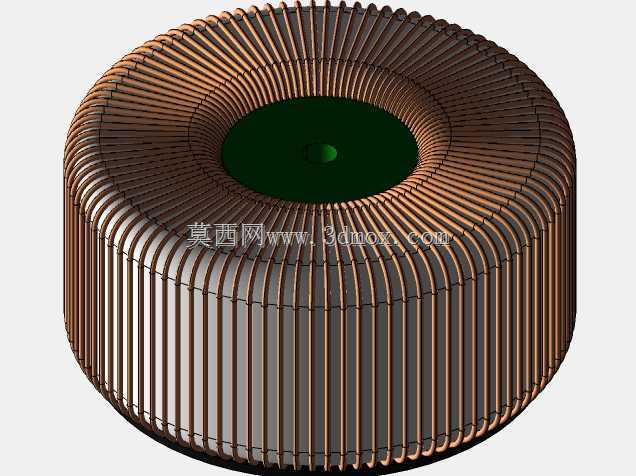

　　这款额定容量60VA的环形变压器，整体外形为规整圆柱结构，外径控制在78毫米，整体高度38毫米，这个尺寸边界在选型时可以直接匹配设备内部的预留安装空间，不需要额外做结构避让。设计这类环形变压器时，首先要确定铁芯的参数，环形铁芯一般采用取向硅钢片连续卷制而成，卷制过程中硅钢片的磁畴方向顺着磁路走向排布，能最大化发挥硅钢材料的导磁性能，铁芯的截面尺寸直接决定了变压器的功率承载能力，60VA的容量对应铁芯的截面面积经过核算，既不会因为截面过小导致工作磁密过高引发发热，也不会因为截面过大造成材料浪费和整体尺寸超标。

　　绕组绕制环节是这类变压器结构设计的核心，初级绕组和次级绕组需要沿着环形铁芯的圆周方向均匀排布，绕制时要保证绕组张力一致，避免局部绕组堆叠过高导致整体外形尺寸超出设计值，同时绕组层间的绝缘处理要符合对应电压等级的绝缘要求，初级侧接电网电压的绕组需要做好绝缘防护，避免和次级侧绕组、铁芯之间出现击穿风险。从结构上看，这款变压器的中心预留了安装通孔，实际安装时可以通过中心螺栓配合上下压垫直接固定在设备的安装板上，安装方式简单可靠，不需要额外设计复杂的固定支架，能减少设备内部的结构件数量，降低整体装配成本。

　　在实际设备应用中，这类环形变压器通常布置在设备内部远离信号采集板卡的位置，虽然自身漏磁较低，但如果和高精度模拟信号电路距离过近，还是可能对微弱信号产生干扰，布局时预留一定的距离或者增加简单的磁屏蔽罩就能完全解决干扰问题。工作过程中，环形结构的散热条件相比叠片式结构更均匀，绕组整个圆周都和空气接触，热量可以沿着整个圆柱面散出，长时间额定负载运行时的温升控制更平稳，不会出现局部过热的问题。

　　从设计选型的角度看，这类固定尺寸的环形变压器可以直接匹配安装空间受限的小型设备，比如桌面型工控设备、小型音频处理装置、实验室小型仪器的供电回路，在做整机三维布局时，可以直接将这个圆柱模型导入装配体，核对安装孔位、周边器件的安全距离，避免后期结构干涉。绕组的出线位置可以根据实际设备的接线方向做调整，在建模时预留出线位置的调整空间，就能适配不同设备的接线走向需求，不需要重新改动整体结构。另外，环形变压器的铁芯本身是连续卷制结构，工作时的电磁振动更小，产生的工作噪音远低于叠片式变压器，在对运行噪音有要求的场景，比如医疗辅助设备、室内使用的民用电子设备里，这个特性能大幅提升设备的使用体验，不需要额外增加减震结构来压制变压器的工作噪音。

　　在做结构校核时，需要注意中心安装螺栓的锁紧力度，不能因为锁紧力过大压伤绕组的绝缘层，上下压垫的尺寸要足够覆盖绕组的内侧边缘，将锁紧力均匀分散在铁芯和绕组的支撑面上，避免局部压力过大损坏绕组绝缘。整体38毫米的高度方向尺寸，在安装时需要预留至少5毫米的上方空间用于接线和散热，避免上方紧贴其他结构件影响空气流通，同时也方便后期维护时的接线操作。78毫米的外径尺寸，在布局时周边和其他器件预留2毫米以上的间隙即可，不需要过大的避让空间，能有效提升设备内部的空间利用率，这也是很多紧凑型设备优先选用环形变压器的重要原因之一。
