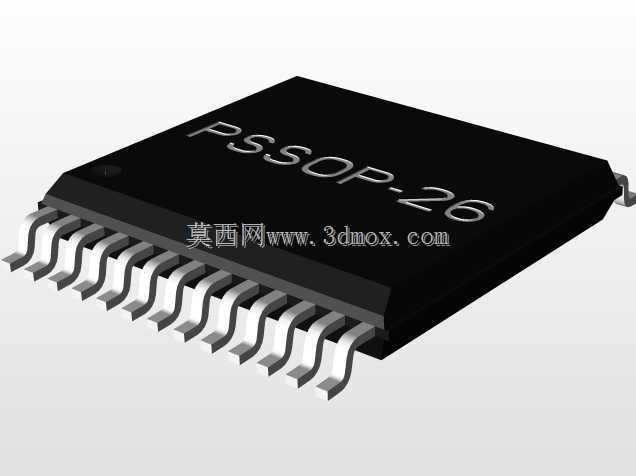

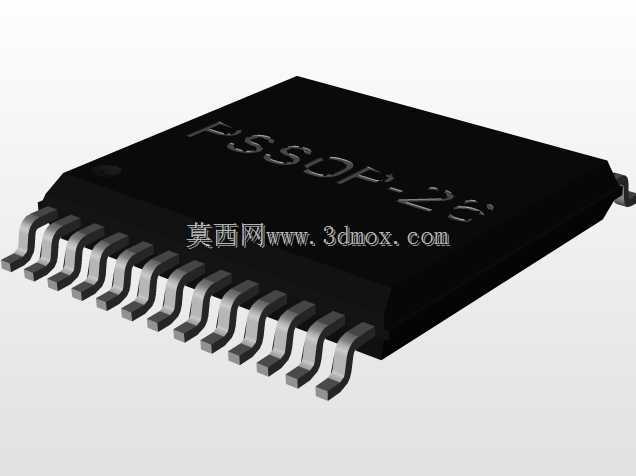

PSSOP26引脚SMD封装芯片三维结构

　　做消费电子、工业控制板卡的结构设计时，最容易忽略的就是板载贴片芯片的实体占位，很多新人直接调用EDA软件导出的简化封装，等到SMT贴片、结构件干涉检查环节才发现引脚成型高度、封装本体公差和实际器件不符，轻则改板拖慢项目进度，重则批量生产时出现贴片偏移、引脚虚焊、外壳顶到芯片的问题，这类细节恰恰是区分成熟结构工程师和新手的关键。这款PSSOP-26封装的SMD芯片，是目前工业采集板卡、小型驱动模块、便携消费电子里用得非常多的小外形贴片封装，26个引脚分布在封装本体两侧，属于鸥翼型引脚成型的表面贴装器件，不需要在PCB上打穿通孔，焊接时焊锡通过引脚与PCB焊盘的浸润形成可靠连接，能大幅压缩板卡的整体占用空间，适合高密度布板的场景。做这类封装的三维建模时，不能只照着 datasheet 上的标称尺寸画个方块加引脚就完事，得考虑实际生产中的器件公差、引脚成型的回弹量、SMT贴装时的器件偏移余量，还有后续三防漆涂覆、散热片加装的空间预留。先看核心尺寸参数，这款封装本体长度6.65mm，宽度6.1mm，引脚间距是标准的0.5mm，这个间距属于细间距贴片范畴，对PCB焊盘的设计精度、钢网开孔厚度都有明确要求，建模时引脚的伸出长度、弯折弧度、引脚末端的共面度都要还原到位——实际生产中引脚共面度如果超过0.1mm，就很容易出现虚焊，所以三维模型里的引脚基准面要和封装本体的底部平面保持严格的公差约束，不能出现高低脚的情况。从设计思路上来说，

　　做这个模型首先是服务于PCB布局阶段的干涉检查，很多工程师在布板时只考虑芯片的平面占位，忽略了垂直方向的空间：比如板卡上方的塑料外壳筋位、接插件的焊接引脚、相邻电容电阻的高度，要是芯片本体高度和周边器件的空间预留不足，组装时就会出现硬干涉。其次是服务于SMT工装的设计，比如贴片吸嘴的选型要匹配封装本体的顶部平面尺寸，回流焊的载板开槽要避开引脚的成型区域，模型里把本体的边缘倒角、引脚的弯折圆角都做出来，就能提前验证工装和器件的匹配度，避免试产时反复调整。再说到实际应用场景，这类PSSOP26封装的芯片常用来做小型IO扩展芯片、信号转换芯片、低功率驱动芯片，在工业传感器模块、便携医疗设备、家用智能硬件的主控板上都很常见，因为它的封装尺寸比传统的SOP封装更小，引脚数量适中，不需要像BGA封装那样做复杂的盲埋孔设计，生产成本和贴片难度都控制得比较好，是平衡布板密度和生产良率的常用封装选择。建模时还要注意几个容易出错的细节：一是封装本体的顶部丝印区域，虽然丝印不影响结构装配，但如果要做整机的EMC屏蔽罩设计，屏蔽罩的内部避让空间要考虑丝印层的油墨厚度，虽然这个厚度只有零点零几毫米，但在高密度装配的板卡里，累积公差就可能导致屏蔽罩压到芯片本体；二是引脚的成型角度，鸥翼型引脚的弯折角度不是标准的90度，实际生产中为了保证焊接时引脚和焊盘的贴合度，弯折处会有一个微小的回弹角度，引脚末端也会做一个轻微的上翘处理，这些细节如果在模型里简化掉，

　　做焊点应力仿真的时候结果就会和实际情况偏差很大；三是封装本体的底部间隙，SMD贴片芯片本体底部和PCB表面之间不是完全贴死的，会有一个微小的空隙，这个空隙是用来让焊锡挥发的助焊剂气体排出，避免出现气泡虚焊，建模时要把这个间隙留出来，做热仿真的时候也能更准确的模拟芯片底部的空气对流散热情况。另外，在做整机的跌落仿真时，准确的芯片模型也能帮工程师判断板卡受力时的器件应力情况——如果引脚模型做的过于简化，刚度设置不对，仿真出来的引脚应力结果就没有参考价值，没法提前发现跌落时引脚断裂的风险。很多工程师觉得这类通用封装的模型随便找个能用就行，实际上越是通用的元器件，模型的精度对整个项目的影响越大，毕竟一块板卡上可能有好几颗同类型的封装芯片，

　　一个尺寸错误就会导致整板的设计出问题。做这个模型的时候，所有的尺寸约束都参考了实际量产器件的抽样测量值，不是只照搬手册上的理论尺寸，比如本体的脱模倒角、引脚的镀层厚度对应的尺寸增量、包装运输过程中可能出现的引脚微小变形余量，都在模型里做了对应的公差预留，不管是用来做结构干涉检查、SMT工装设计，还是做板级的热仿真、应力仿真，都能匹配实际生产的需求，不会出现模型和实物偏差过大导致的设计问题。在高密度布板的场景下，0.5mm间距的引脚对相邻走线的间距也有要求，模型里准确的引脚位置也能帮PCB工程师核对焊盘和走线的距离，避免出现引脚和走线短路的问题，同时在做自动插件机的路径规划时，准确的器件高度和轮廓也能避免插件头移动时碰到已经贴好的芯片。
