PBGA1153表面贴装芯片三维结构设计

　　在消费电子、工业控制板卡、通讯设备主板的PCB布局布线工作中，BGA类封装芯片的占位模型是结构设计阶段必不可少的参考要素，这款1153滚珠的PBGA封装器件，主要面向高密度引脚需求的主控类芯片应用场景，常见于嵌入式核心板、工业通讯模块、中端算力处理单元的板上搭载。做板级结构设计时，首先要明确的就是器件的安装边界，这款芯片长宽尺寸均为35mm，焊球螺距为1mm，属于标准的塑封球栅阵列封装范畴，建模时首先要还原的就是本体的塑封壳体外形，壳体边角做了微小的倒角处理，避免生产过程中塑封体边缘崩边，同时也能降低贴装时吸嘴取件的对位偏差影响。从设计思路上来说，这类SMD封装的三维建模不需要还原内部的晶圆、引线键合等内部结构，

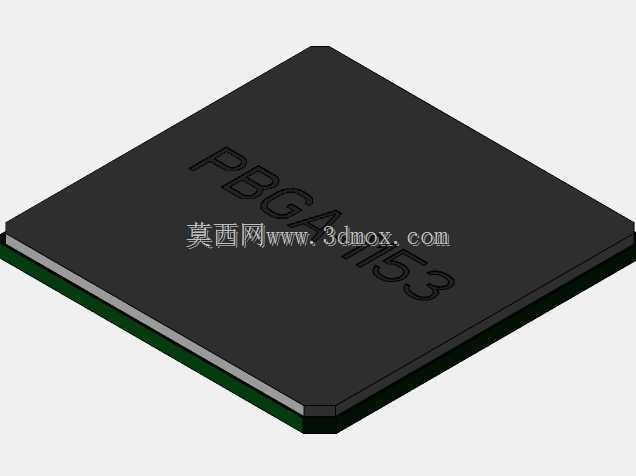

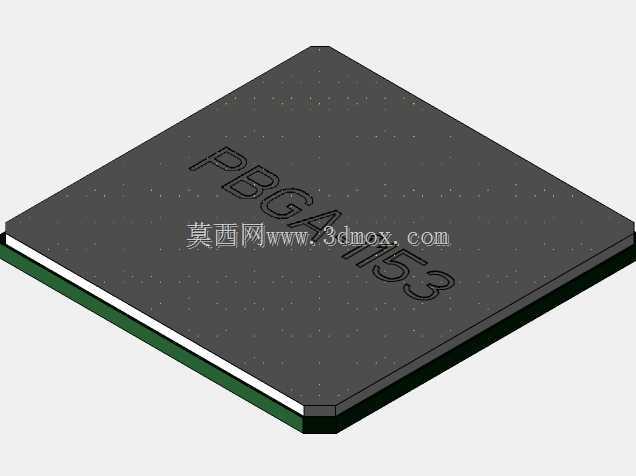

　　核心要保证的是外部安装尺寸的准确性，包括塑封体的总厚度、焊球的突出高度、每一个焊球的坐标位置，这些参数直接决定了PCB封装制作的精度，也关系到后续结构干涉检查的可靠性。实际生产贴装环节中，这类PBGA器件采用回流焊工艺焊接，焊球在高温下熔融与PCB焊盘形成可靠连接，建模时焊球的直径、突出塑封体底面的高度要严格匹配实际器件规格，否则在做板卡堆叠设计时，会出现器件与下方散热片、加固结构的间隙计算错误。很多刚接触板级建模的工程师容易忽略塑封体顶面的丝印标识区域，这款模型顶面预留了丝印字符的蚀刻位置，还原了实际器件的标识区域特征，在做整机装配的可视化评审时，能够直观区分不同型号的BGA器件，避免物料选型混淆。从功能特性上来说，

　　1153个引脚的PBGA封装相比同引脚数的QFP封装，拥有更小的寄生参数，更高的信号传输速率，同时焊球在器件底面均匀分布，焊接后的机械连接强度更高，抗振动冲击性能优于周边引脚的封装形式，这也是这类封装被广泛应用在工控、通讯类高可靠性板卡上的核心原因。建模过程中，焊球的阵列排布是重点，要严格按照1mm螺距的网格排布，避开中心区域的非焊球位置，还原真实器件的焊球分布规律，避免出现多余焊球导致PCB封装制作错误。塑封体的侧面采用阶梯式结构，靠近底面的边缘有一圈细微的凸台，这是塑封模具成型时的工艺特征，建模时还原这个细节，能够让模型在做DFM可制造性检查时，准确识别器件与周边贴片元件的安全距离，避免出现贴装时器件干涉的问题。

　　在实际的设备应用中，搭载这类PBGA芯片的板卡往往需要搭配散热结构，模型的顶面平面度特征还原也很重要，要保证顶面是平整的平面，这样在计算散热片安装间隙、导热垫厚度选择时，能够得到准确的参考数值，避免出现散热片压合过紧导致塑封体开裂，或者间隙过大导致散热效率不足的问题。做这类电子元器件的三维建模，核心是服务于板级结构设计的全流程校验，从前期的器件占位布局，到中期的干涉检查、散热方案设计，再到后期的生产工艺校验，准确的三维模型能够大幅减少打样阶段的问题出现概率，降低研发迭代成本。很多工程师在做BGA器件建模时，容易把焊球做成和塑封体一体的结构，实际上在做装配仿真时，焊球是焊接后形成的连接层，模型里单独还原焊球结构，也能帮助工艺人员更直观地理解焊接面的分布情况，优化钢网开孔设计，提升回流焊的良率。这款PBGA器件的尺寸属于中大型BGA范畴，35mm的长宽尺寸在板上占用的布局空间较大，建模时准确的外形轮廓能够帮助PCB布局工程师提前规划好周边器件的摆放位置，预留出足够的维修返修空间，毕竟BGA器件的返修需要专用的热风返修台，周边预留的操作空间不足会大幅提升返修难度。
