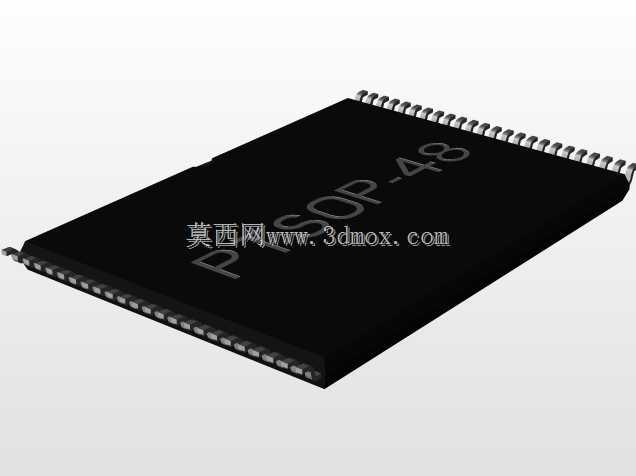

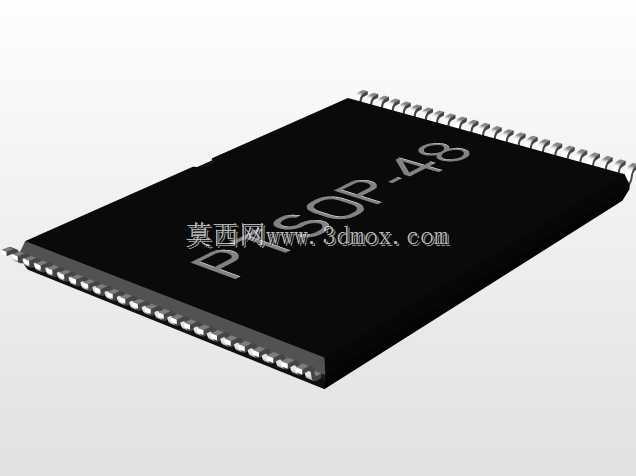

PTSOP48反向贴片SMD芯片封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘钢网开制、回流焊治具设计的核心参考依据，这款48引脚薄型小尺寸反向封装的芯片模型，完全贴合量产贴片元件的实际外形公差，能直接导入PCB设计软件完成板上装配模拟，避免后期打样出现元件与壳体、接插件、散热片的空间冲突。不同于常规正向引脚排布的TSOP封装，这款反向引脚的PTSOP封装将引脚折弯方向做了反向调整，适配部分布线密度极高的板卡走线需求，设计时引脚中心间距严格控制在0.5mm，每侧排布24个引脚，引脚伸出封装本体的长度、折弯弧度都完全符合JEDEC相关封装标准，焊盘接触段的平面度控制在贴片工艺允许的公差范围内，

　　能保证回流焊过程中每个引脚都能与焊盘充分浸润，减少虚焊、连锡的不良概率。从外形尺寸来看，封装本体长度为12.0mm，宽度为16.4mm，本体厚度符合薄型贴片封装的常规尺寸，安装时需要在PCB上预留对应的占位空间，引脚外侧要留出至少0.3mm的工艺避让边，方便AOI检测设备识别引脚焊接状态，同时在封装本体下方如果需要走信号线，要注意避开引脚焊盘的连接区域，防止出现信号干扰或者焊盘漏铜的问题。做板卡结构设计时，很多新手工程师容易忽略反向封装的引脚排布差异，直接套用正向封装的焊盘封装，导致打样后芯片无法贴装，这款三维模型完整还原了引脚的排布顺序、折弯方向、本体标识的位置，能在设计阶段直接通过装配检查发现引脚定义对应错误的问题，

　　减少不必要的打样损失。在实际生产场景中，这类封装的芯片多用于存储模块、接口转换芯片、小型驱动芯片的贴装，对应的吸嘴选型、飞达料位设置都可以参考模型的本体尺寸来提前调试，贴片机的吸嘴拾取点要对准封装本体的中心位置，避免拾取过程中出现偏斜导致贴装精度超差。模型的本体表面做了哑光黑的塑封质感还原，引脚部分还原了镀锡的金属质感，表面的丝印标识位置也和实际量产元件保持一致，在做产品整机的BOM展示、装配工艺动画制作时，也能直接调用这个模型完成可视化内容制作，不需要再额外做外观渲染调整。做散热设计时，这类薄型封装的芯片如果功耗在0.5W以内，不需要额外加装散热片，依靠PCB焊盘的铜箔散热就能满足工作温度要求，如果功耗更高，

　　需要在封装本体上方预留散热垫的安装空间，模型的本体顶面平面度还原准确，能直接模拟散热垫的压缩装配状态，校验散热结构与周边元件的间隙是否满足要求。在做波峰焊或者选择性波峰焊的工艺设计时，这个模型也能用来校验治具的遮挡位置是否准确，避免助焊剂喷到芯片本体表面造成清洁难题，同时引脚的伸出长度参数能帮助工艺人员调整波峰高度，保证引脚焊接质量的同时减少锡珠产生的概率。很多工程师在做三维布局时，往往只关注元件的占位尺寸，忽略引脚的实际折弯形态，导致设计的焊盘与引脚实际位置出现偏差，这款模型完整还原了引脚从本体引出后的折弯角度、水平段长度、末端倒角细节，能直接用来核对封装库的焊盘尺寸是否匹配，避免出现焊盘过短导致焊接强度不足，或者焊盘过长导致连锡的问题。针对高密度布线的板卡，这款反向封装的芯片可以把高频走线布置在芯片本体的下方区域，缩短信号走线长度，减少信号传输损耗，模型的本体高度参数准确，能帮助工程师计算走线与芯片本体之间的安全距离，避免板厂生产时出现绿油磨损导致的短路问题。
