TO126-5直插式五引脚电子封装结构

　　在中小功率半导体器件的应用场景里，TO126-5封装的器件常被安置在电源管理模块、低压驱动电路、小型信号放大回路中，这类封装兼顾了散热能力与安装便捷性，在消费电子、工业控制板卡、小型家电控制板上的出镜率极高。不同于表贴封装的焊接要求，这种直插式五引脚结构可以兼容波峰焊与手工焊两种装配工艺，产线换型时不需要额外调整治具，对于多品种小批量的电控板生产场景适配性很强。

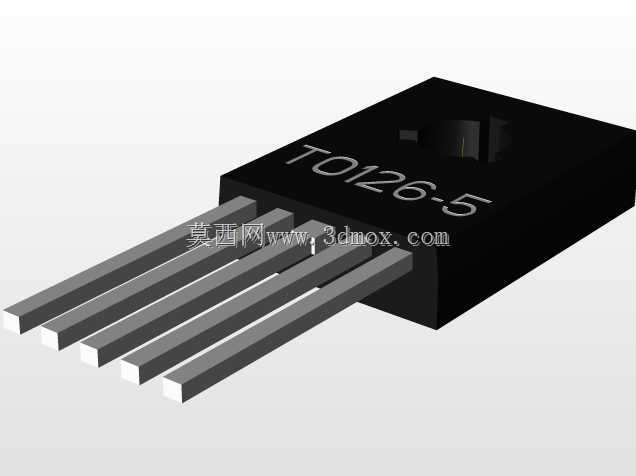

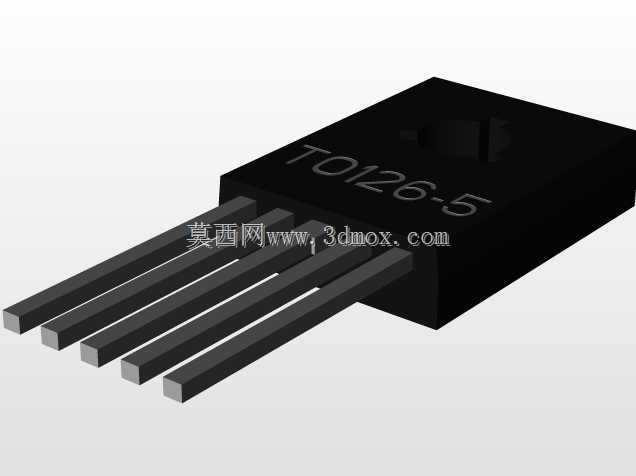

　　设计这类封装结构时，首先要平衡引脚的机械强度与插拔韧性，引脚采用1.5mm的螺距排布，既符合通用PCB板的孔位设计规范，也能避免相邻引脚过近导致的焊锡桥接风险。塑封主体的尺寸设定为8.5mm长度、12.5mm宽度、2.7mm高度，这个尺寸边界刚好适配常规板卡上的元件排布间距，不会和周边的电容、电阻元件产生空间干涉，同时塑封本体的厚度也能保证内部芯片的塑封保护层有足够的绝缘强度，满足常规低压电器的耐压要求。

　　从实际安装的角度看，五根引脚的伸出长度做了统一的公差控制，插入标准2.54mm网格PCB的安装孔后，引脚露出板面的长度控制在1.2-1.5mm区间，既可以保证焊锡能够充分包裹引脚形成可靠焊点，也不会因为引脚过长导致剪脚工序额外增加工时。塑封本体背面的平面度控制在0.1mm以内，当需要额外加装小型散热片时，散热面可以和塑封本体充分贴合，不需要额外涂抹导热垫就能满足1W以内功耗的散热需求，在小功率线性稳压器、电机驱动半桥这类应用里，不需要额外设计散热结构就能满足器件的温升要求。

　　引脚的排布顺序遵循行业通用的引脚定义逻辑，从左到右的引脚间距保持一致，设计PCB封装时不需要额外调整孔位偏移，直接调用标准TO126-5的封装库就能完成布局，减少了结构设计阶段的封装核对工作量。塑封本体的边角做了0.3mm的倒角处理，在自动化插件工序中，倒角结构可以引导器件顺利进入插件机的定位治具，减少因为塑封本体边角卡滞导致的抛料率，提升自动化装配的通过率。

　　在结构可靠性层面，引脚和塑封本体的结合位置做了应力释放结构，当PCB板受到外力产生轻微形变时，应力会在引脚根部的过渡区域被释放，不会直接传递到内部的芯片绑定线位置，避免因为板卡形变导致的内部引线断裂问题。这种结构设计在经常受到振动的设备场景里，比如小型电动工具、车载附属电控模块上，能有效提升器件的抗振动性能，减少长期使用后的虚焊、断线故障。

　　实际选型过程中，这种封装的器件不需要定制特殊的安装紧固件，依靠引脚的焊接固定就可以满足常规使用场景的固定强度，只有在功耗接近器件上限、或者长期工作在高温环境的场景下，才需要在塑封本体背面点导热胶贴合到PCB的铺铜区域，借助PCB铜箔进行辅助散热，不需要额外增加固定支架，整体BOM成本控制优势明显。对于三维建模从业者来说，构建这个模型时需要重点关注引脚的同轴度、塑封本体的脱模斜度，以及引脚根部和塑封本体的衔接过渡，这些细节会直接影响后续导出的工程图是否符合生产加工的尺寸要求，也会影响结构干涉检查时的准确性。
