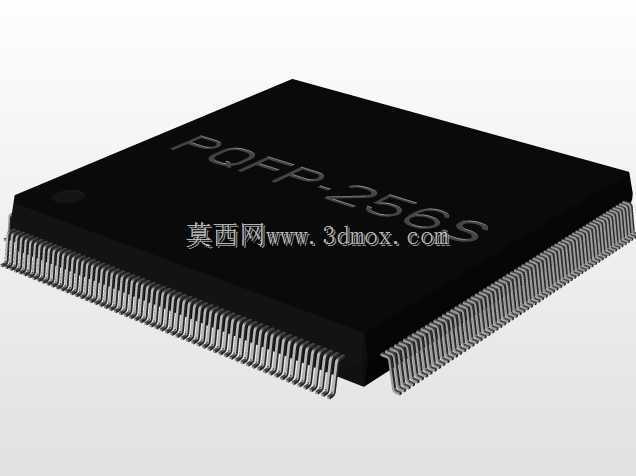

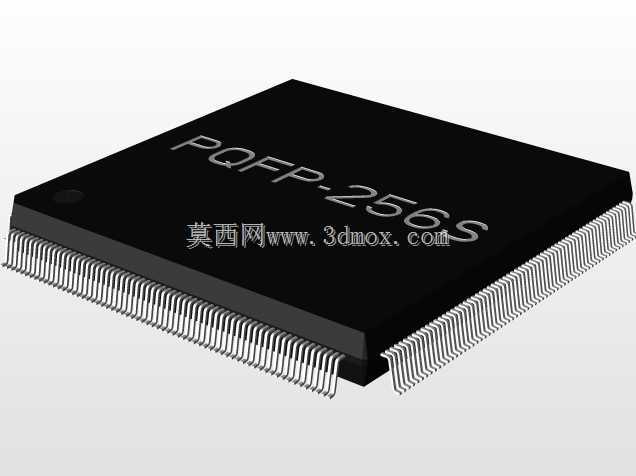

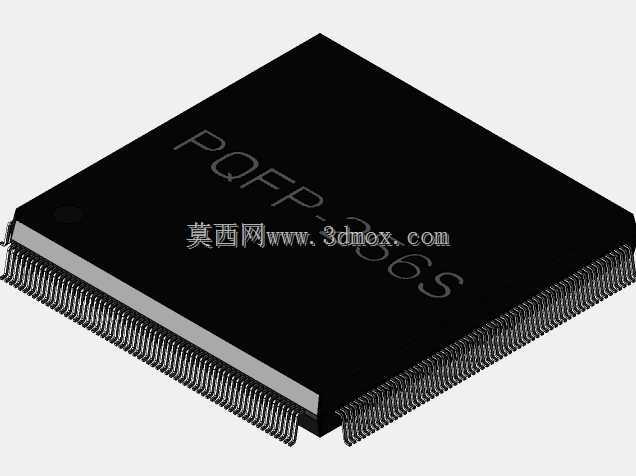

PQFP256S扁平封装SMD贴片芯片结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，PQFP封装的贴片芯片是极为常见的表贴元器件，这类高密度引脚封装的器件，往往承担着主控、信号处理、接口转换等核心电路功能，其三维结构的准确建模，直接影响到PCB封装库的精度、SMT钢网开孔设计、以及整机结构件与板卡的装配间隙校核。这款PQFP256S封装的芯片，采用256引脚的四方扁平无凸点贴片设计，引脚沿封装本体四个侧边均匀排布，引脚间距设定为0.4mm，属于细间距表贴器件范畴，封装本体的外形尺寸控制在28mm×28mm的正方形区间，本体厚度符合常规PQFP封装的厚度规范，能够适配绝大多数常规厚度的PCB板卡焊接工艺要求。从实际工程应用的角度出发，

　　这类细间距多引脚芯片的建模，首先要明确引脚的成型角度与共面度要求——引脚从本体侧面引出后经过两次弯折，最终形成与PCB焊盘接触的焊接平面，建模时需要严格还原引脚的弯折半径、伸出长度以及引脚宽度，避免出现引脚与焊盘对位偏差、或者引脚与相邻焊盘间距不足导致的焊接桥连问题。很多初级结构工程师在做板卡布局干涉检查时，往往只关注芯片本体的投影尺寸，忽略了引脚向外伸出的边界，以及芯片焊接后引脚下方的空间余量，很容易出现结构件压到引脚、或者底部走线距离引脚焊接面不足的安全隐患，这个模型在构建时就充分考虑了这些工程细节，将引脚的完整外伸轮廓、本体底部的悬空高度都做了1:1的还原，能够直接导入PCB装配环境做静态干涉检查。在SMT生产环节，

　　这类细间距芯片的吸嘴取料位、视觉定位基准也和封装外形直接相关，模型的本体顶面平整度、中心标识位置都和实际器件保持一致，能够用于贴片机的吸嘴选型仿真、以及回流焊过程中的热变形间隙预判。不同于BGA类底部引脚的封装，PQFP封装的引脚全部外露在本体四周，在做板卡三防漆涂覆、或者点胶固定工艺时，也需要参考引脚的排布位置来设定涂覆边界，避免胶液爬到引脚焊接面影响焊接可靠性。另外在做整机的热设计时，芯片本体的顶面接触面积、侧面的散热空间也可以通过这个模型直接提取参数，用于计算导热垫的裁剪尺寸、以及散热片的安装空间预留。很多工程师在自建封装库时，往往只按照 datasheet 上的二维尺寸绘制焊盘，忽略了器件本体的高度和实际外形，

　　导致在做结构装配时出现芯片和上方屏蔽盖、结构筋位干涉的问题，这个三维模型完整还原了器件的所有外形边界，包括本体四个角的微小倒角、引脚末端的收窄结构，能够直接用于结构评审阶段的装配校验，不需要额外再对照二维图纸反复核对尺寸。在做高密度板卡的布局时，28mm见方的本体尺寸加上四周伸出的引脚，实际占用的板卡空间要比本体投影大出一圈，建模时特意将引脚的最外边界做了明确的轮廓区分，方便布局工程师快速划定器件的禁布区范围，避免在引脚周边布置过高的元器件导致焊接时出现阴影效应，影响回流焊的温度曲线。对于教学场景而言，这个模型也能够直观展示PQFP封装的引脚成型方式，帮助刚接触电子结构设计的新人理解细间距表贴器件的装配逻辑，区分不同引脚间距、不同本体尺寸的PQFP封装在结构上的差异，避免出现封装选型时的尺寸混淆。
