薄型THT四针直插电容器封装结构

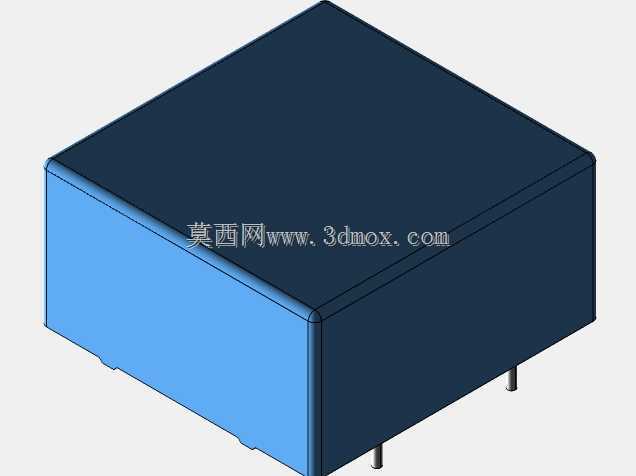

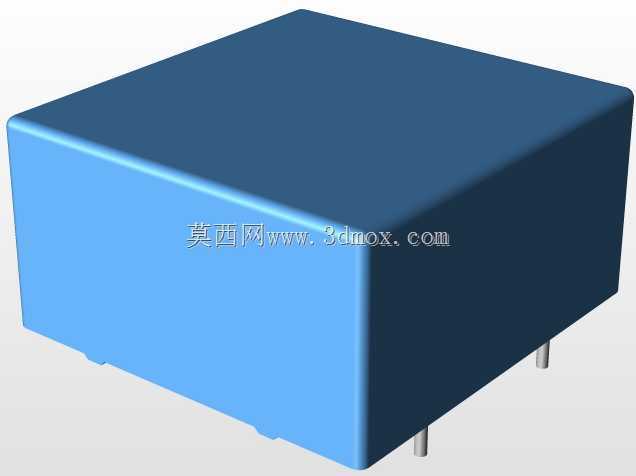

　　在消费类电子、工业控制板卡的PCB布局环节，直插式薄膜电容的选型往往需要兼顾容值参数、安装高度与焊盘间距的匹配度，尤其是在板上空间局促、整机对内部元件高度有严格限制的场景下，薄型封装的直插电容能够有效降低板上元件堆叠的干涉风险，给外壳结构设计留出更多余量。这款四针直插薄型电容的结构设计，完全围绕波峰焊工艺的生产适配性展开，本体采用方正的塑封外壳结构，主体分为上下两个视觉分区，顶面为深色绝缘封盖，侧壁为浅蓝色阻燃塑壳，外壳边角做了小尺寸圆弧过渡，避免生产转运过程中边角磕碰产生塑屑掉落到PCB表面造成焊接隐患。从安装边界来看，元件本体长度控制在43mm，宽度22mm，整体高度37.5mm，

　　这个尺寸参数刚好适配中小功率开关电源的输入侧滤波位安装需求，既不会因为本体过宽挤占周边整流桥、保险丝座的布局空间，也不会因为高度过高触碰电源外壳的内凸加强筋。四根引出引脚采用对称式排布，引脚节距设置为41.5mm，引脚直径适配常规1.0mm的PCB钻孔尺寸，波峰焊过程中焊锡能够顺着引脚充分浸润焊盘，不会出现引脚过细导致的焊接虚位、或者引脚过粗造成的插装阻力过大问题。不同于两针直插电容容易在焊接后出现本体歪斜的问题，四针结构的引出端能够形成稳定的矩形支撑面，即便在过波峰时受到熔融焊锡的表面张力冲击，本体也不会出现偏移旋转，大幅降低了生产环节的补焊修正工时。在实际选型应用中，这类薄型THT电容常被布置在PCB板的边缘位置，

　　靠近电源输入端口的走线侧，缩短高频纹波的回流路径，提升滤波效果；在部分工控驱动板的设计中，也会将这类电容用于继电器线圈的吸收回路，依靠其稳定的容值参数吸收线圈断开瞬间的反向电动势，保护周边驱动三极管不被反向电压击穿。建模过程中需要重点关注引脚的伸出长度控制，引脚伸出本体底部的长度统一为2.3mm，这个长度刚好满足波峰焊后焊盘上锡高度的工艺要求，不会因为引脚过长导致剪脚工序残留的锡渣飞溅，也不会因为引脚过短造成焊锡无法充分包裹引脚形成合格焊点。本体外壳的分模线设置在侧壁靠近底部的位置，和引脚引出面保持足够的安全距离，避免注塑生产过程中模流偏差导致的引脚封装松动问题；外壳表面做了细微的磨砂纹理处理，既可以提升塑壳的耐污性能，

　　也能在批量插装时通过视觉识别快速定位元件的安装方向，避免反向插装导致的引脚对位偏差。对于结构设计工程师而言，在进行PCB布局的干涉检查时，除了要预留本体的长、宽、高安装空间，还需要在电容本体周边留出至少1mm的安全间隙，避免周边 taller 元件在装配时和电容外壳发生挤压，导致塑壳破损影响内部芯组的绝缘性能；在进行整机的振动可靠性仿真时，四针结构的安装强度远高于两针结构，能够承受更高量级的随机振动载荷，适合在车载辅助电源、工业现场控制模块这类有抗振要求的场景下使用。不同于贴片电容的焊接工艺要求，这类直插薄型电容不需要经过回流焊的高温区，塑壳的耐温等级只需要满足波峰焊的短时温度冲击即可，材料选型上成本更有优势，同时直插结构的引脚本身具备一定的应力缓冲能力，在PCB出现轻微形变时不会像贴片元件那样出现焊点开裂的问题，长期运行的可靠性更有保障。在进行三维建模的装配约束设置时，可以将四个引脚的端面作为安装基准面，和PCB板的顶面设置重合约束，同时给引脚和PCB钻孔设置同轴约束，能够快速完成元件在板上的虚拟装配，方便后续进行整体的结构干涉检查与装配工艺验证。
