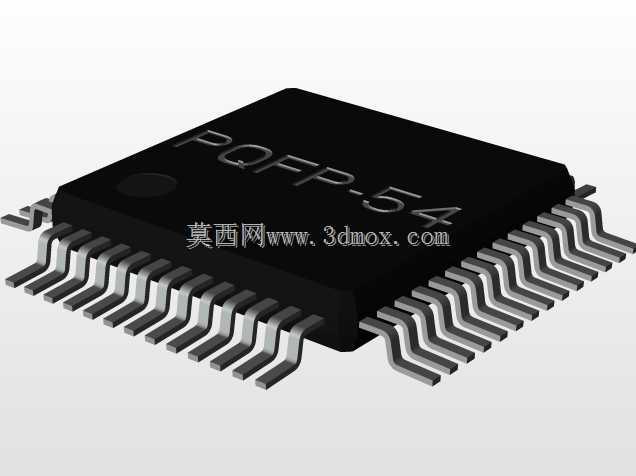

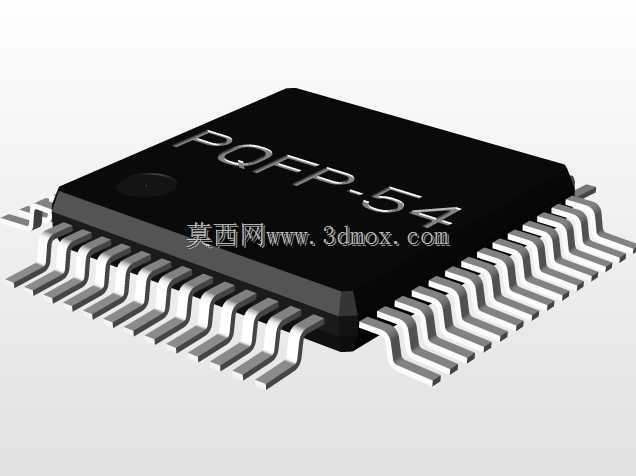

PQFP54引脚表贴芯片封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，PQFP封装的表贴芯片是极为常见的集成电路承载形式，这类封装凭借均衡的引脚密度、成熟的SMT贴装工艺适配性，长期占据中引脚数通用芯片的封装选型主流位置。本次呈现的54引脚PQFP封装结构，完全遵循行业通用的尺寸规范设计，引脚间距设定为0.65mm，本体外形尺寸控制在9.5x9.5mm区间，能够适配绝大多数常规密度的PCB布线规则，既不会因引脚间距过小提升SMT焊接的不良率，也不会因本体尺寸过大占用过多板上布局空间。从结构设计逻辑来看，这类鸥翼型引脚的设计充分考量了SMT回流焊过程中的应力释放需求，引脚的弯折弧度经过反复校准，既保证焊接时焊锡能够充分浸润引脚与焊盘的结合面，

　　也能在PCB板受温湿度影响产生形变时，通过引脚自身的微变形抵消部分应力，避免芯片本体与PCB连接部位出现虚焊、脱焊问题。在实际工程应用中，这类封装的芯片常被用作主控MCU、接口转换芯片、小型逻辑器件的承载封装，广泛出现在工控采集板、消费类电子主控板、车载辅助控制模块、小型通讯终端设备的电路板上，设计人员在进行PCB布局时，往往会优先参考这类标准化封装的尺寸边界，预留足够的贴装操作空间、焊盘对位余量以及后期返修的操作空间。从建模的细节处理来看，该结构完整还原了PQFP封装的所有工程特征：芯片本体的边角做了标准的微倒角处理，避免生产转运过程中边角崩损；引脚的排布严格遵循四边等距分布的规则，每边的引脚数量、引脚伸出本体的长度、

　　引脚的弯折高度都完全匹配量产封装的实际参数，甚至连芯片本体表面的引脚1定位标识都做了准确还原，能够直接用于PCB设计阶段的3D布局校验，帮助设计人员提前排查元件与周边结构件、接插件的干涉问题。很多刚接触板卡结构设计的工程师容易忽略封装3D模型的准确性，实际上在高密度板卡设计中，封装模型的尺寸偏差很容易导致后期试产时出现元件贴装干涉、外壳装配顶到元件、焊盘对位偏移等问题，这类完全贴合量产实际尺寸的封装模型，能够在设计阶段就完成虚拟装配校验，大幅减少后期打样整改的次数。不同于BGA封装需要底部植球、焊接检测难度高的特点，PQFP封装的鸥翼引脚全部外露，焊接后的外观检测难度低，后期返修更换也更为便捷，

　　这也是很多对可靠性要求较高的工业类板卡，在引脚数适配的前提下优先选择这类封装的核心原因。在建模过程中，引脚部分的细节处理尤为关键，每一根引脚的厚度、弯折处的圆角、引脚末端的平整面都需要和实际物料保持一致，否则在进行3D装配校验时，很容易误判引脚与周边走线、丝印、邻近元件的安全距离。另外芯片本体的高度参数也严格遵循通用规范，能够帮助结构设计人员准确计算PCB板到外壳内壁的安全距离，避免外壳装配时压到芯片本体造成元件损伤。对于需要做整机热仿真的设计场景，准确的封装模型还能帮助仿真人员设置正确的热传导路径，模拟芯片工作时的热量通过引脚向PCB焊盘扩散的过程，为散热设计提供可靠的模型基础。在实际的SMT生产环节，这类标准化的PQFP封装对贴片机的吸嘴定位、视觉识别参数都有统一的适配标准，准确的3D模型也能帮助生产工艺人员提前编制贴装程序，核对吸嘴选型、元件识别框的参数设置，减少首件调试的时间成本。
