TO251封装直插三引脚电子元件结构

　　在消费类电子、工业控制板卡、小型电源模块的PCB设计环节，直插式功率半导体元件的封装选型直接决定了板卡布局效率、生产焊接良率以及长期运行的散热可靠性，TO251AA封装的三引脚THT元件正是这类场景中应用极广的一类分立器件载体，覆盖小功率三极管、低压差线性稳压器、小电流MOS管等多种半导体器件的封装需求。这类封装采用通孔插装的引脚形式，相比贴片封装拥有更高的机械连接强度，在存在持续振动的工控设备、车载附属电子模块中，能避免温度循环与振动叠加导致的焊点脱落问题，同时引脚的通孔焊接方式也更适合小批量手工打样、维修替换场景，不需要专用回流焊设备即可完成焊接固定。

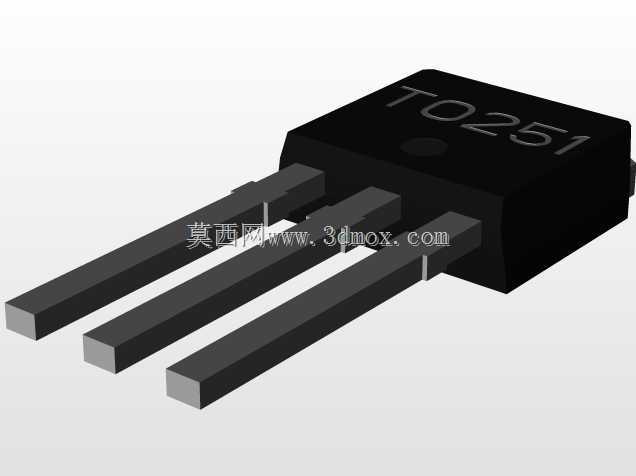

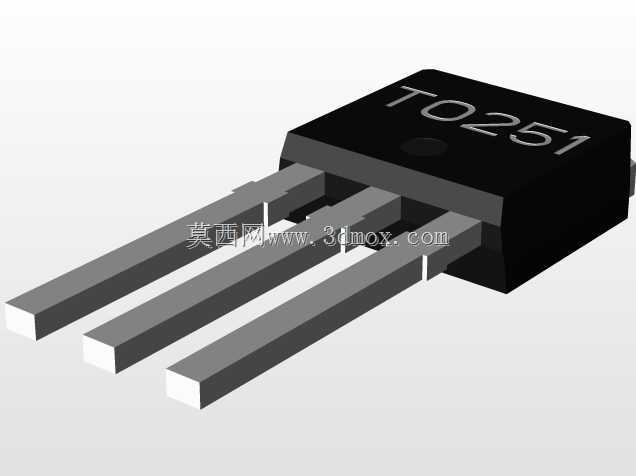

　　从结构设计逻辑来看，这款封装的主体采用黑色环氧塑封主体，一方面为内部的半导体芯片提供绝缘防护，隔绝外界水汽、粉尘对芯片的侵蚀，另一方面塑封主体的平面结构可以在布局时贴合PCB板面，预留出贴装小型散热片的接触面，满足小功率工况下的被动散热需求。三个平行排布的直插引脚采用矩形截面设计，相比圆形截面的引脚拥有更大的焊锡接触面积，焊接后引脚与PCB焊盘的结合强度更高，同时引脚的排布间距经过严格的尺寸约束，节距控制在2.29mm，能适配通用的2.54mm以下间距的标准焊盘孔位设计，不需要为该封装单独定制非标准孔距的PCB封装库，能直接复用现有成熟的通孔焊盘设计规范，降低PCB设计的出错概率。

　　在安装边界尺寸上，这款封装的塑封主体长度为6.73mm，宽度为2.39mm，整体占用的板面面积极为紧凑，在板卡空间受限的小型充电器、便携设备控制板、小型传感器信号调理板上，能有效压缩元件布局的占用空间，给周边的阻容元件、接线端子留出足够的排布余量。三个引脚伸出塑封主体的长度经过标准化设计，既保证穿过标准1.6mm厚度PCB后能留出足够的焊锡焊接长度，又不会因为引脚过长导致焊接后多余引脚修剪工作量增加，同时引脚的端面做了平整化处理，在自动插件机的生产流程中，能顺利被插件机的抓料机构识别定位，实现高速自动化插装，适配大规模批量生产的工艺要求。

　　在实际选型建模过程中，这类封装的三维模型需要严格匹配引脚的位置度公差，因为通孔插装元件的引脚位置偏差超过0.1mm就可能导致插件时无法顺利穿过PCB焊盘孔，造成生产卡料；同时塑封主体的拔模角度、边角的圆角处理也需要符合实际塑封工艺的成型特征，避免在做板卡装配干涉检查时出现误判，比如塑封主体与周边立式电解电容、接插件的安全间距校核，必须基于准确的外形尺寸才能判断是否存在装配冲突。另外，模型中塑封主体表面的标识区域做了平整化处理，对应实际元件表面的激光打标位置，在做整机产品的外观渲染、工艺文件制作时，可以直接在该区域添加元件型号、极性标识，不需要额外做面的拆分处理，提升结构设计阶段的出图效率。

　　不同于大电流功率器件采用的TO220、TO3P等大尺寸封装，TO251AA封装的散热能力适配1A以下的持续电流工况，不需要额外加装大型散热片就能满足常规工作温度要求，在小功率开关电源的次级稳压、控制回路的信号放大、接口电路的静电防护等位置，这类封装的元件可以直接贴板安装，不需要预留散热片的安装空间，进一步压缩板卡的整体尺寸。同时三个引脚的功能排布遵循行业通用的引脚定义顺序，在做PCB走线设计时，可以直接按照通用的引脚走线规则完成布线，减少信号走线的过孔数量，降低走线阻抗对信号质量的影响。在做三维布局时，还要注意该封装的引脚伸出方向与塑封主体的相对位置，避免出现引脚与板上其他贴片元件的干涉，尤其是在双面布局的PCB板上，背面的贴片元件高度不能超过引脚伸出板面的高度，防止过波峰焊时出现元件碰撞、掉件的问题。
