PBGA624球栅阵列表面贴装芯片封装结构

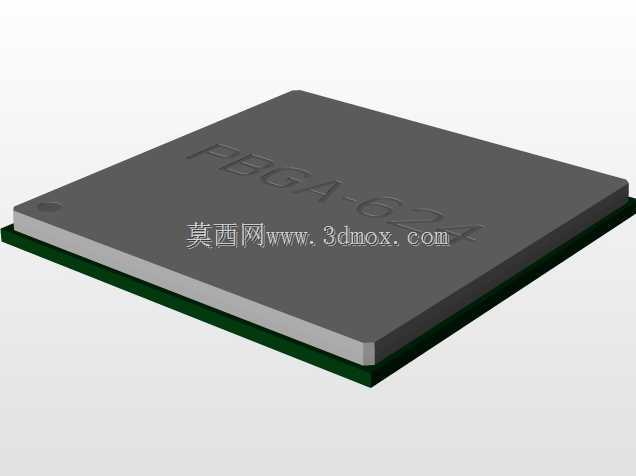

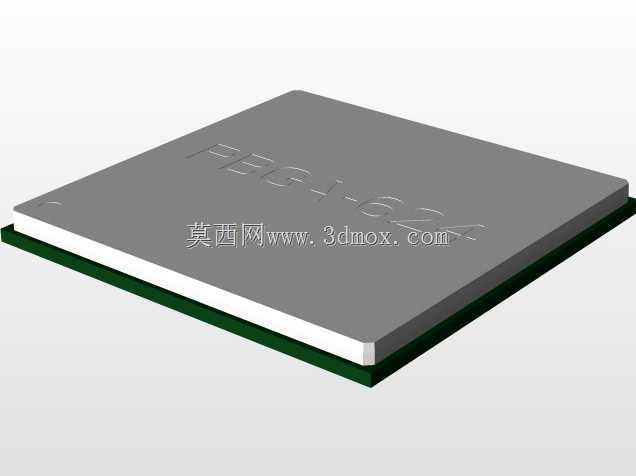

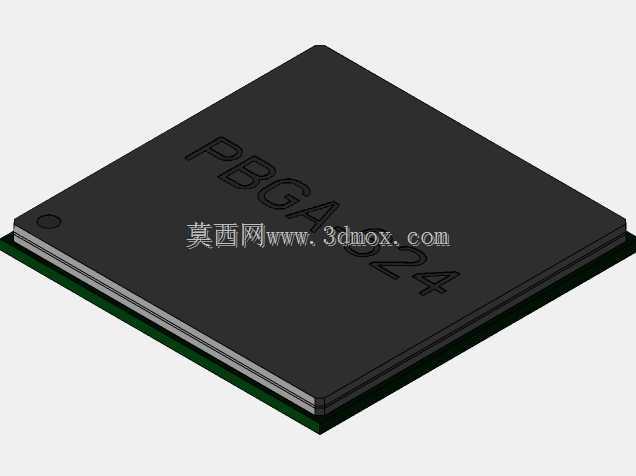

　　在高密度电子装联的工程场景中，PBGA封装器件是承载高性能计算、信号处理类芯片的核心载体，这类封装的三维结构建模精度，直接决定了PCB Layout阶段的干涉检查、焊盘设计、钢网开孔、回流焊工艺仿真的最终落地效果。本次构建的PBGA624封装结构，针对1.27mm球距的通用规格做了全尺寸还原，整体外形为33mm×33mm的正方形扁平结构，封装本体采用黑色塑封主体加底部基板的层叠设计，表面模压标识清晰对应封装型号，可直接用于整机结构设计阶段的器件占位、装配间隙校核。从实际工程应用的角度出发，这类BGA封装多用于工业控制板卡、通信设备主板、高性能运算模块的核心芯片承载，相比传统QFP、PLCC封装，其引脚以焊球形式阵列分布在封装底部，能在相同封装尺寸下提供更多的I/O引脚数量，同时缩短信号传输路径，降低引脚寄生参数，适配高速信号传输的电路设计需求。在建模过程中，首先明确了安装边界的核心约束：封装总厚度控制在常规PBGA塑封的标准公差范围内，底部焊球的共面度误差按照行业装联要求做了等效还原，焊球直径与1.27mm节距的匹配关系完全符合表面贴装工艺的通用规范，确保在PCB装配仿真时，焊球与焊盘的对位、焊膏印刷后的接触状态能真实反映实际生产场景。设计思路上没有做过度的细节简化，既保留了塑封本体的边角倒角、基板与塑封层的分层结构，也对底部焊球的阵列排布做了完整还原，624个焊球按照标准阵列规则排布，避开了中心区域的常见占位设计，

　　完全匹配市面主流同规格PBGA器件的焊球分布规律。在结构设计选型阶段，这类封装的尺寸参数是结构工程师必须重点核对的内容：33mm的长宽尺寸决定了其在PCB上的占位面积，需要在板卡布局时预留足够的周边间隙，避免与周边 taller 元件产生装配干涉，同时要考虑回流焊过程中封装的翘曲变形量对应的安全距离；1.27mm的球距属于中等密度BGA范畴，对SMT贴装的精度要求、PCB制板的线宽线距能力都有对应的适配要求，建模时还原的焊球高度，可直接用于支撑焊膏厚度、贴片压力、回流焊温度曲线对应的工艺参数仿真。不同于原理性的封装示意模型，这个结构完全按照实际量产器件的外形尺寸构建，可直接导入整机三维装配体中，用于板卡堆叠间隙检查、

　　机箱内部风道遮挡评估、散热片安装匹配校核——因为PBGA器件工作时功耗普遍较高，多数场景需要在封装顶部加装散热结构，模型还原的塑封顶面平面度、外形轮廓，能直接用于散热片的接触面设计、固定卡扣的位置避让。在电子设备的结构开发流程中，准确的封装三维模型能大幅减少打样阶段的干涉问题，很多新手工程师在布局时容易忽略封装本体的实际厚度、边角的微小倒角，导致装配时散热片与周边电容、结构件产生硬干涉，或是焊球位置与PCB走线层的过孔产生冲突，这个模型在构建时就把这些容易被忽略的细节做了还原：塑封本体与底部基板的阶梯差、焊球突出基板的高度、顶面标识区域的微小凹陷都做了等效处理，完全匹配实物的装配边界。另外，针对表面贴装工艺的仿真需求，

　　模型的分层结构也做了对应区分，塑封层、基板层、焊球层的结构边界清晰，可直接赋予不同的材料属性，用于回流焊过程中的热应力仿真、温循载荷下的焊点疲劳寿命计算，这对于高可靠性要求的工业级、车规级电子设备开发来说，是非常实用的结构参考。在实际选型替换场景中，同规格的PBGA624封装器件来自不同芯片厂商时，外形尺寸、焊球排布基本遵循统一的JEDEC标准，这个通用化的封装模型可以覆盖绝大多数同参数器件的结构占位需求，不需要针对每个厂商的器件重复建模，能有效提升结构设计阶段的工作效率。需要注意的是，这类封装的安装对PCB的平整度要求较高，模型还原的焊球共面度参数，可以帮助工艺工程师提前评估PCB翘曲量对焊接良率的影响，在板卡设计阶段就增加对应的工艺支撑结构，避免批量生产时出现虚焊、连焊等工艺问题。
