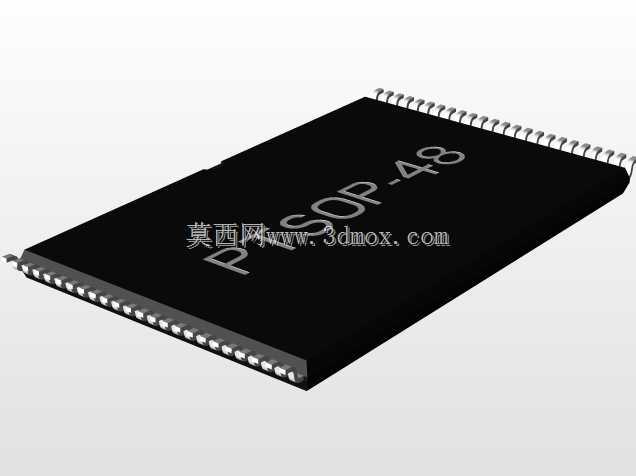

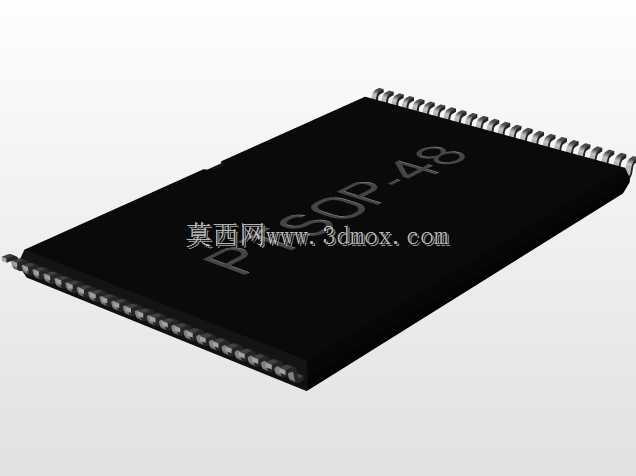

PTSOP48反向引脚贴片SMD芯片封装结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉校验、焊盘设计匹配、钢网开孔验证的核心参考依据，这款48引脚反向排布的薄型小尺寸封装芯片模型，完全贴合量产SMT贴片工艺的实际器件形态，可直接导入板级结构设计流程完成装配校验。不同于常规正向引脚排布的TSOP封装，该款封装采用反向引脚定义逻辑，引脚从封装本体两侧向外延伸时，引脚序号的排布方向与常规同引脚数封装相反，在做PCB Layout时如果忽略这一特性，极易出现芯片装反、引脚功能错位的问题，三维模型可直观呈现引脚的排布顺序，帮助设计人员在布局阶段就核对引脚定义与焊盘的对应关系，避免投板后出现功能性错误。从实际安装边界来看，

　　该封装本体长度为12.0mm，宽度为18.4mm，引脚螺距为0.5mm，属于细间距表面贴装器件，建模时严格还原了引脚的成型角度、引脚伸出本体的长度、引脚根部与本体的衔接圆角，这些细节直接影响SMT贴片时的焊锡浸润效果、引脚共面度校验结果，若模型对引脚形态做过度简化，在做虚拟装配时会误判引脚与焊盘的接触面积，导致实际生产时出现虚焊、桥连等工艺缺陷。设计这类封装三维模型时，首先要对齐JEDEC相关封装标准的尺寸公差要求，同时兼顾实际量产器件的成型偏差，比如引脚末端的共面度偏差控制在0.1mm以内，封装本体的塑封厚度偏差不超过0.15mm，模型中本体表面的标识区域做了平整化处理，可支持后续添加芯片丝印标识的自定义需求，

　　方便设计人员在做整机BOM可视化时快速区分不同功能的同封装芯片。在工业控制板卡的应用场景中，这类封装常被用于存储芯片、接口转换芯片、小容量逻辑器件的载体，板卡布局时往往需要在芯片周边布置去耦电容、限流电阻等周边器件，精准的三维模型可校验芯片与周边器件的安全间距，尤其是在双层板、四层板的紧凑布局场景中，需要预留足够的返修操作空间，避免芯片本体与周边过高的电容、接插件出现装配干涉，同时还要考虑回流焊过程中器件的热膨胀位移，模型的本体尺寸精度直接影响间距校验的可靠性。在通讯终端类产品的结构设计中，这类薄型封装的芯片高度较低，适合用于对板卡整体厚度有严格要求的便携设备内部，建模时还原了封装本体底部的轻微弧度，

　　这一细节是塑封工艺成型时的自然特征，在做板级热仿真时，本体底部与PCB表面的间隙会影响填充导热胶的用量，也会影响芯片工作时的热量传导路径，忽略这一细节会导致热仿真结果与实际测试值出现偏差。从引脚结构来看，0.5mm螺距的细间距引脚采用翼型成型设计，引脚的弯折半径、引脚与PCB表面的夹角都严格按照SMT工艺要求还原，在做可制造性设计评审时，可通过模型直接检查引脚对应的焊盘长度是否满足锡膏印刷的最小宽度要求，钢网开孔的位置是否与引脚中心对齐，避免出现锡膏量不足导致的虚焊问题。对于三维建模从业者而言，这类电子封装模型的建模核心不在于外观的相似度，而在于安装配合尺寸的精准度，所有与装配、工艺相关的尺寸都需要严格管控公差，非配合的外观细节可做适当简化，但不能影响整体的尺寸校验准确性，比如封装本体的边角倒角、引脚表面的镀层纹理这类不影响装配的细节可做简化处理，但是引脚的中心距、本体的长宽高、引脚的共面度这些核心参数必须与实际器件完全一致。在设备选型阶段，结构工程师可通过该模型快速评估该封装芯片在目标PCB上的占用面积，对比不同封装同功能芯片的布局空间需求，在满足电路功能的前提下选择空间利用率更高的器件方案，尤其是在高密度板卡设计中，每0.1mm的空间节省都可能影响整体板卡的尺寸定型，精准的封装模型是空间评估不可或缺的参考资料。
