RC1202A带间隔垫片LCD显示模块结构

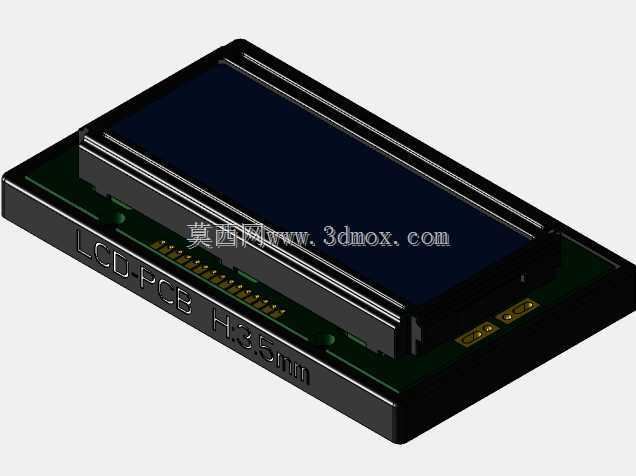

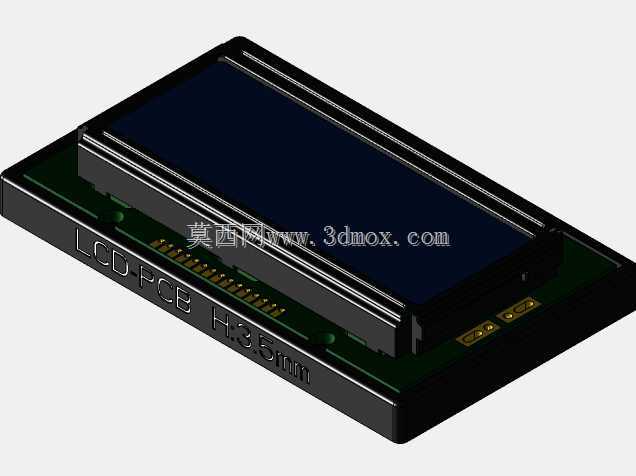

　　在嵌入式控制、工业人机交互、小型智能终端的硬件结构搭建场景中，显示模块与主控PCB的装配间隙控制，一直是影响整机可靠性的细节要点。很多初入结构设计领域的工程师容易忽略显示模组与PCB的间距设计，要么直接将LCD屏体压贴在PCB表面，导致板上贴片元件与屏体背部金属层短路，要么预留间隙过大，使得屏体安装后晃动、接插件接触不良，长期在振动工况下出现显示花屏、断连的问题。这款RC1202A规格的LCD模块配套间隔组件，正是针对这类装配痛点做的结构优化，核心是通过标准化的间隔支撑结构，把LCD屏体与下方PCB的间距精准控制在3.5mm，同时组件自身总高度控制在5.1mm，刚好适配1202规格字符LCD的常规安装空间。

　　从实际应用场景来看，这类带固定间隔结构的LCD模块，广泛用在小型工业控制盒、手持检测设备、桌面式小型仪器的显示单元上，这类设备往往内部空间紧凑，板上除了LCD的排针接插件，还会布置贴片电容、排阻、驱动芯片等高度在1-3mm不等的元件，3.5mm的PCB间距刚好能容纳这些常规贴片元件，不会出现元件顶到屏体背部的问题，同时预留的0.5mm左右余量，还能给PCB焊接后的锡膏高度、元件公差留出容错空间，避免装配时硬压导致屏体碎裂或者元件脱焊。

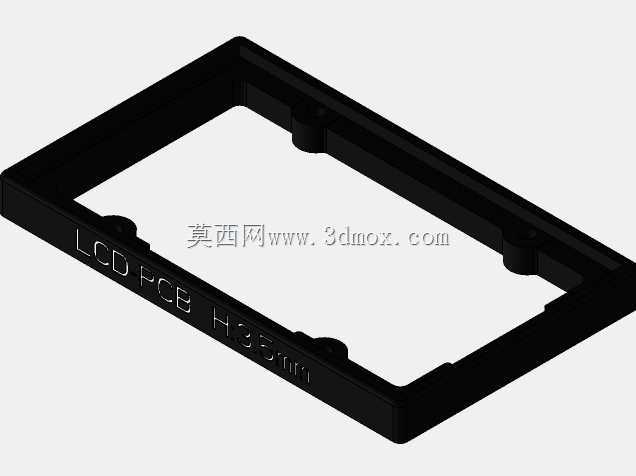

　　设计思路上，这款结构没有采用额外加装铜柱、螺丝固定的繁琐方案，而是直接将间隔支撑结构集成在LCD模组的塑料边框上，边框上的支撑凸台直接抵接在PCB表面，屏体通过排针与PCB焊接后，凸台就自然形成稳定的支撑，不需要额外的紧固件，既减少了装配时的零件数量，也避免了螺丝柱占用PCB布线空间的问题。屏体下方的PCB上预留的定位焊盘，还能在焊接时辅助固定模组位置，防止波峰焊或者回流焊过程中模组偏移，导致排针虚焊。

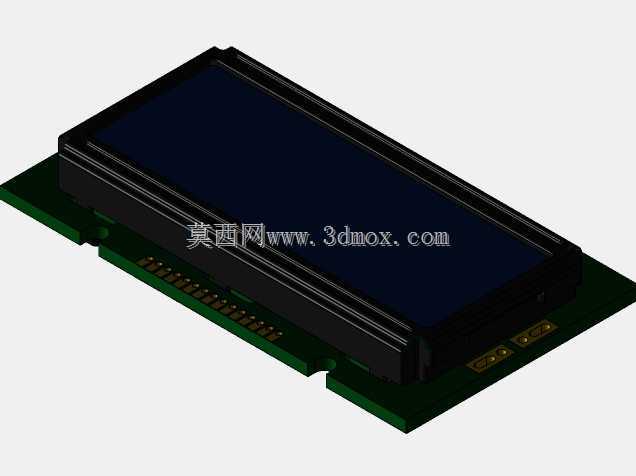

　　外形尺寸与安装边界方面，这款模组的整体轮廓完全匹配1202字符LCD的行业通用尺寸，PCB上的安装孔位、排针间距都遵循通用规范，工程师在做设备结构设计时，不需要重新开模定制显示窗口，直接沿用常规1202屏的开孔尺寸即可，窗口边框压在模组的黑色塑料边框上，刚好能遮挡住屏体边缘的漏光区域，同时给屏体提供Z向的限位，防止设备跌落时屏体从PCB上脱开。3.5mm的PCB间距设计，也兼容常规的FPC软连接方案，如果后续方案更换为背光版本的LCD，只要屏体总厚度不超过5.1mm，都能直接替换，不需要修改PCB或者外壳结构，大幅降低了产品迭代时的结构改造成本。

　　从装配工艺的角度看，集成式的间隔结构省去了人工装配间隔柱的工序，焊接时只需要将模组排针对准PCB上的排针孔插到底，支撑凸台就会贴合PCB表面，此时排针露出PCB背面的长度刚好符合波峰焊的吃锡要求，不会出现排针插入过深导致焊接后焊盘连锡，或者插入过浅导致排针固定强度不足的问题。在振动测试工况下，这种一体式支撑结构比单独加装的间隔柱抗振性能更好，不会出现间隔柱脱落、移位导致的屏体倾斜问题，长期使用下显示面的平整度也能保持一致，不会因为支撑点受力不均导致屏体出现显示色差、局部漏液的问题。

　　很多工程师在选型LCD模组时，往往只关注屏的显示参数、驱动芯片，忽略了机械结构的适配性，最后在样机装配阶段才发现间距不够、固定不稳的问题，不得不临时打磨PCB、加垫胶带调整，既影响样机交付进度，也给后续批量生产留下质量隐患。这类提前做好间隔高度控制的集成式LCD模组，相当于把结构适配的工作在模组端就完成了，工程师只需要按照给定的安装边界设计外壳和PCB，就能快速完成显示单元的装配，不需要反复验证间隙尺寸，大幅缩短硬件开发的周期。
