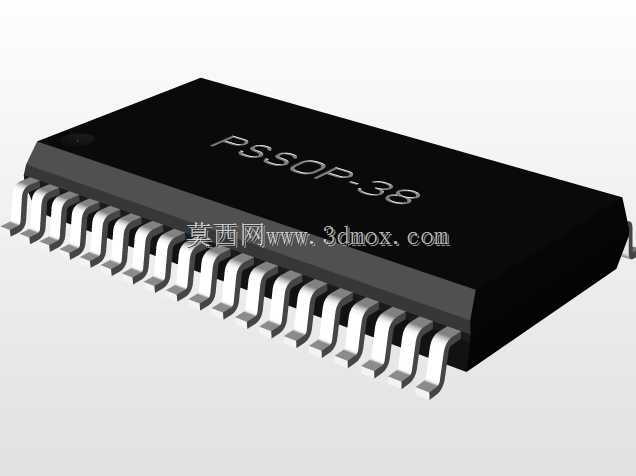

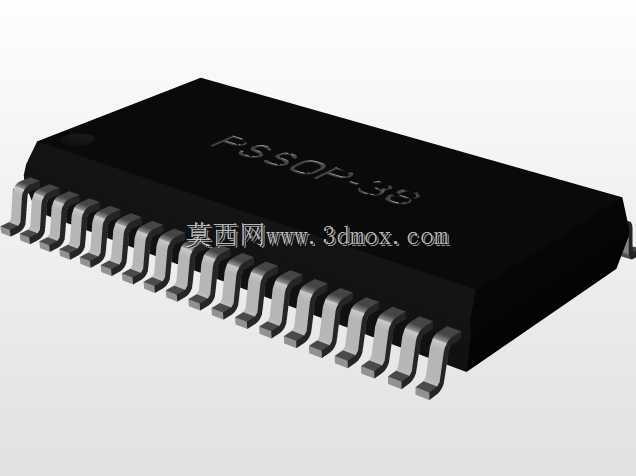

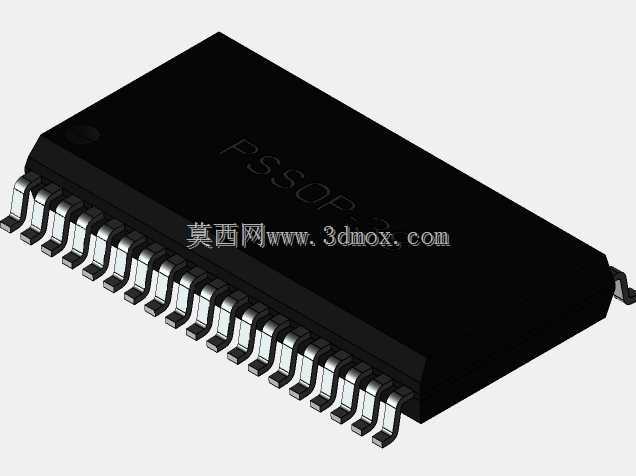

PSSOP38引脚贴片芯片三维结构模型

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装器件的三维结构建模精度，直接决定了后续SMT产线钢网开孔、回流焊治具设计、板卡空间干涉校验的可靠性，这款38引脚PSSOP封装的贴片芯片模型，正是面向电子结构设计场景搭建的高精度元件参考模型。不同于常规直插式封装元件，PSSOP也就是薄型小尺寸贴片封装，本身是为高密度板卡布局开发的封装形式，38个引脚沿封装本体两侧对称排布，引脚节距设定为0.65mm，这个节距参数是当前中引脚数贴片芯片的主流选型参数，既能够保证引脚焊接后的机械强度，也能避免节距过小带来的SMT焊接桥连风险，适配常规无铅回流焊的工艺窗口。从实际设计落地的角度看，这款封装的本体尺寸控制在长度12.

　　45mm、宽度6.1mm的范围内，建模时严格还原了封装本体的拔模斜度、引脚的共面度公差、引脚根部与塑封本体的衔接结构，这些细节往往是很多通用元件库模型容易忽略的部分——在做板卡堆叠设计时，如果忽略塑封本体顶部的微小弧度、引脚末端的弯折角度，很容易在后续装配时出现芯片与上方屏蔽罩、相邻贴片电容电阻的空间干涉，或是在做DFM可制造性校验时误判引脚与焊盘的对齐偏差。建模过程中，引脚部分的结构还原参考了实际量产芯片的引脚成型工艺，每一个 gull-wing 也就是鸥翼型引脚的弯折半径、引脚厚度、引脚伸出塑封本体的长度都按照行业通用的JEDEC封装规范设定，没有做简化处理，这意味着设计人员可以直接用这个模型完成焊盘匹配设计、

　　钢网厚度与开孔尺寸的初步核算，不需要再额外对照封装规格书修正引脚尺寸。在实际的设备应用场景里，这类38引脚的PSSOP封装芯片常被用于电源管理、接口转换、信号采集类的电路模块，比如工业传感器的信号调理板、便携设备的电源控制模块、车载电子的前端信号处理单元都会用到这个封装规格的元件，这类应用场景往往对板卡的厚度、元件的安装高度有严格限制，这款模型还原了封装本体的总高度参数，设计人员在做板卡结构限位校验时，可以直接提取模型的高度边界，确认芯片安装后不会超出设备内部的预留空间，不会和外壳、固定柱、散热结构产生碰撞。从设计思路上，这个模型没有做不必要的结构简化，塑封本体表面的标识区域做了平面预留，引脚的金属光泽质感、塑封本体的哑光黑色质感都和实际元件保持一致，在做产品装配可视化、BOM表元件展示、产线作业指导书制作时，这个模型可以直接调用，不需要再做外观层面的调整。另外，考虑到很多设计人员在做PCB布局时需要校验元件的维修空间，模型的尺寸边界严格按照实际元件的最大实体尺寸设定，也就是把元件生产过程中的尺寸公差上限纳入了模型边界，这样在预留芯片周边的维修烙铁操作空间、热风枪加热空间时，不会因为模型尺寸偏小导致预留空间不足，后续量产维修时出现操作不便的问题。很多工程师在选型初期容易忽略封装的安装边界细节，比如引脚末端到本体中心的距离、塑封本体底部到PCB板面的悬空高度，这些参数直接影响焊接后的焊点可靠性，

　　悬空高度不足会导致焊锡无法充分浸润引脚弯折处，容易形成虚焊，悬空高度过高则会导致元件在回流焊过程中出现偏移，这个模型在搭建时准确还原了塑封本体底部的凸台结构，也就是支撑元件在PCB板上的成型凸点，能够让设计人员直观确认元件焊接后的悬空高度，提前预判焊接工艺风险。在高密度板卡设计中，往往会在芯片的正下方布局过孔、测试点或是小型的0201封装元件，这时候就需要准确掌握芯片塑封本体底部的空间尺寸，这个模型准确还原了塑封本体底部的内凹结构，设计人员可以直接测量本体下方的可用空间，确认下方布局的元件不会和芯片本体产生接触，避免出现装配短路的风险。不同于很多简化的元件模型只做一个方块加引脚的示意，这个模型的每一处结构都对应实际量产元件的物理特征，不管是用于结构干涉校验、DFM可制造性分析，还是用于产线的虚拟装配调试、设备操作培训，都能够提供足够的精度支撑，减少设计阶段的反复修改，缩短产品从设计到量产的周期。
