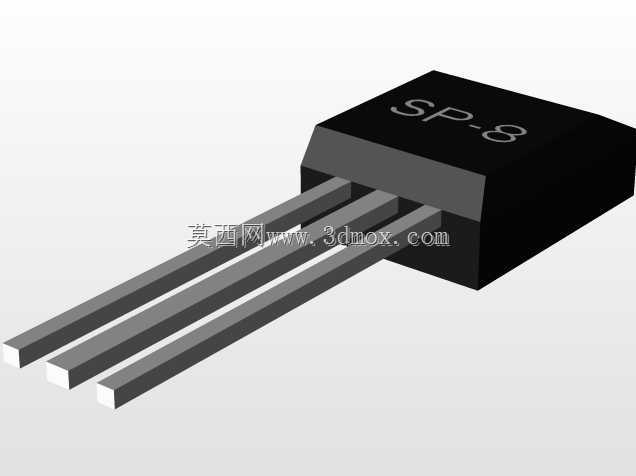

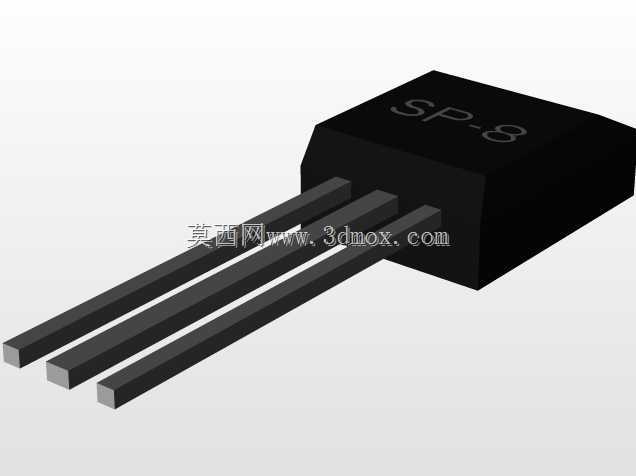

SP-8封装直插三引脚电子元件结构

　　在消费电子、工业控制板卡、小型电源模块的PCB布局设计环节，直插式三引脚半导体元件的封装匹配度直接决定整板焊接良率与后期运维拆装效率，这款SP-8规格的三引脚元件结构，正是针对小功率信号处理、低压电源回路的板载安装需求完成的参数化建模。从实际板卡装配的场景来看，这类元件常被用于信号采样回路的三极管、低压差线性稳压器、小功率可控硅的封装适配，在手持检测设备、小型工控传感节点、桌面式外设电源板上的应用占比不低，建模时需要优先考虑引脚与PCB焊盘的对位公差，避免波峰焊过程中出现连锡、虚焊问题。

　　建模过程中首先锁定的是引脚的节距参数，1.7mm的引脚中心距完全匹配行业通用的TO系列直插焊盘布局规范，三个引脚采用等距平行排布，引脚截面为标准矩形，伸出封装本体的长度设定为6.8mm，这个长度既可以保证插装时引脚穿过2mm厚标准FR4板材后留有足够的弯脚余量，又不会因为引脚过长导致板底焊点之间的安全距离不足，尤其在板卡底部需要贴装绝缘片或者安装散热衬垫的场景下，过长的引脚容易刺破绝缘层引发短路风险，因此引脚长度的取值是结合了板材厚度、焊盘环宽、弯脚工艺余量多维度核算后的结果。

　　封装本体的尺寸设定同样围绕板卡安装的边界约束展开，3.5mm的本体宽度、9mm的本体高度，在垂直于板面的方向上不会占用过多的堆叠空间，对于板卡上方有结构件遮挡、或者需要在元件上方贴装散热胶垫传导热量到外壳的设计场景，这个高度尺寸可以适配多数紧凑型设备的内部堆叠要求，本体顶部的标识区域做了平整化处理，预留了丝印标识的建模位置，方便后期在模型中添加元件型号、极性标识的细节，和实际生产中的元件丝印环节保持一致。

　　从结构设计的细节来看，引脚与本体的衔接位置做了微小的圆弧过渡处理，还原实际元件注塑封装时的引脚固定结构，避免建模时出现直角衔接的应力集中假象，在做板级抗震仿真时，这个过渡区域的结构还原度会直接影响引脚应力仿真结果的准确性，如果忽略这个过渡结构，仿真得出的引脚抗弯折疲劳寿命会比实际值偏高，导致后期产品做跌落测试时出现引脚断裂的问题。本体的边角做了微小的倒角处理，还原实际塑封元件的脱模倒角特征，不会出现尖锐直角的建模误差，在做整机装配干涉检查时，这种微小倒角的还原可以避免误判元件与周边结构件的干涉问题，很多新手建模时容易忽略这类工艺倒角，导致导出的STEP模型在做装配检查时出现0.1mm级别的虚假干涉，拖慢整体结构评审的效率。

　　在PCB布局的适配性上，这款模型的引脚位置公差控制在0.05mm以内，完全匹配主流EDA软件导出的焊盘坐标，导入结构装配环境后可以直接和PCB板的焊盘完成对位，不需要额外调整坐标位置，对于需要做整板结构热仿真的场景，本体的材质属性可以直接赋予塑封材料的导热参数，引脚赋予铜材镀锡的参数，不需要再对模型做几何清理就能直接划分网格。另外考虑到部分场景下需要给这类元件加装小型散热片，本体的两个侧面做了平面度的还原，保证散热片贴合面没有建模曲面误差，避免后期热仿真时出现接触热阻计算偏差的问题。

　　从安装边界的角度核算，当元件插装到PCB板上之后，本体底部距离板面的间隙控制在0.3mm左右，这个间隙既可以保证波峰焊时助焊剂气体能够顺利排出，减少焊点气孔的产生，又不会因为间隙过大导致元件在焊接过程中出现倾斜偏移，对于需要在元件底部点胶固定的高震动应用场景，这个间隙也足够让固定胶渗入本体与板面之间，形成可靠的粘接层。三个引脚的末端做了微小的倒角处理，还原实际元件引脚的切脚工艺特征，在自动插件机的送料仿真环节，这个倒角特征可以真实模拟引脚插入焊盘时的导向过程，避免仿真时出现引脚卡滞的错误判断。
