双销THT板对板连接器结构设计

　　在工业控制板卡、消费电子主板、电源模块内部的板间互联场景里，这类双销THT结构的针座连接器是非常常见的互联部件，主要承担两块平行排布PCB之间的电流与信号传输功能，相比表贴式连接器，通孔插装的结构在抗振动、耐冲击性能上有明显优势，尤其适合车载电子、工业伺服驱动这类存在持续机械振动的使用场景，能避免长期振动下焊点脱开导致的接触失效问题。

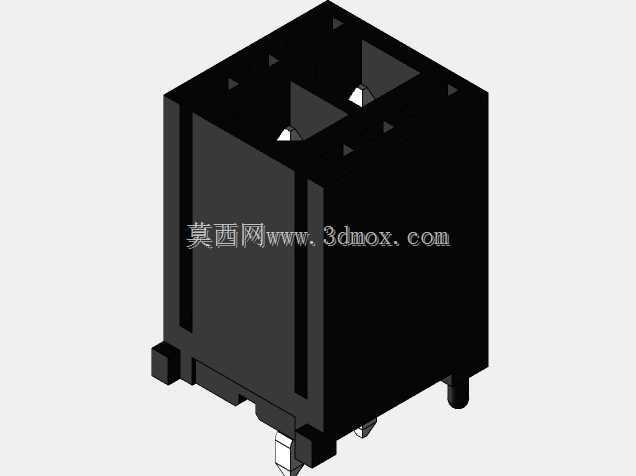

　　从结构设计逻辑来看，这款针座采用2Pin的信号通路配置，3mm的标准节距设计刚好匹配行业内通用的2.54mm、3.0mm节距PCB布线规范，设计时特意将插销导向结构做在塑壳内部两侧，插合过程中插销先进入对接插座的导向槽，完成粗定位后再让接触针与对接端的簧片接触，能有效避免插歪导致的针体弯折、簧片变形问题，降低产线组装时的不良率。塑壳主体采用黑色高温工程塑料注塑成型，材料本身满足波峰焊260摄氏度高温下不变形的要求，插装过炉时不会出现塑壳融化、针体偏移的问题，塑壳外侧做了多道竖向加强筋，一方面提升塑壳本身的结构强度，避免插合时受力开裂，另一方面也能增加塑壳与PCB安装孔之间的摩擦力，过炉后塑壳不会轻易从PCB上松脱。

　　尺寸边界上，这款针座总长度控制在7.36mm，总宽度9.9mm，安装后总高度6.7mm，属于低矮型板间连接器，适合内部空间紧凑的便携类电子设备、薄型电源模块使用，不会占用过多的板上垂直空间。底部的两个定位柱与PCB上的定位孔采用间隙配合，组装时能快速完成针座在PCB上的预固定，不需要额外的治具压持就能直接过波峰焊，两个焊接引脚伸出塑壳底部的长度控制在1.5mm，刚好满足波峰焊的焊锡爬升要求，既能保证焊点的可靠性，又不会因为引脚过长导致焊后剪脚工序增加额外成本。

　　实际选型应用时，需要注意对接端的插座匹配公差，这款针座的插合行程设计为1.8mm，插合到位后有轻微的卡扣手感，能让运维人员直观判断是否插合到位，避免虚接导致的信号中断。接触针采用黄铜基材镀锡处理，接触电阻控制在20毫欧以内，单Pin能承载最大3A的持续电流，既可以传输普通的IO控制信号，也能给小功率的子板提供电源供给，不需要额外布置供电线路，简化板间布线设计。塑壳两侧的挡墙结构做了加高处理，插合后能完全包裹住对接端的金属接触部分，避免相邻焊点的锡渣、生产过程中的灰尘落到接触区域导致的接触不良，也能提升相邻Pin之间的绝缘耐压性能，在500V直流电压下不会出现击穿、爬电问题，满足常规工业电子的绝缘安全要求。

　　在三维建模过程中，需要重点关注塑壳内部的导向槽拔模角度，通常做1.5度的拔模斜度就能满足注塑生产的脱模要求，同时不会影响插合时的导向精度，接触针与塑壳的固定采用过盈压装结构，针体上的滚花位置与塑壳的安装孔过盈量控制在0.05mm，既能保证针体的保持力达到15N以上，不会在插拔过程中出现针体被拔出的问题，又不会因为过盈量太大导致塑壳被撑裂。底部定位柱的根部做了R0.3的圆角过渡，能减少注塑时的应力集中，避免过炉时高温下定位柱根部出现开裂问题。安装孔的位置公差严格控制在±0.05mm以内，保证PCB上开孔后能顺利完成插装，不会出现孔位偏差导致的组装困难。
