2.54mm节距单排直插排针电子接插件

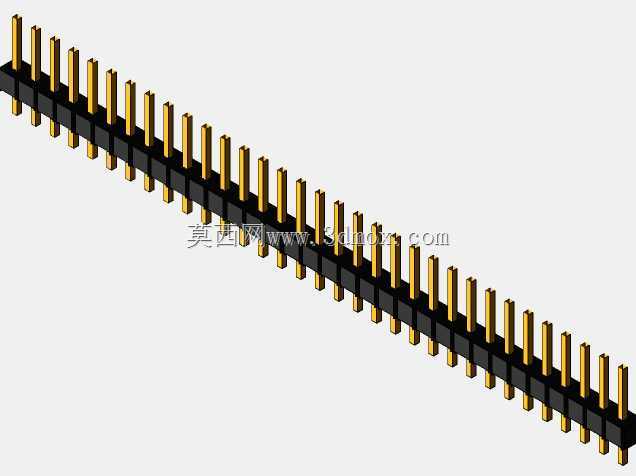

　　做了快十年消费电子和工控板卡的结构设计，排针这类接插件几乎是每块PCB上都绕不开的基础连接件，很多刚入行的工程师选型时容易忽略排针的安装边界和结构细节，最后打样回来要么干涉外壳，要么焊接后出现引脚歪斜、接触不良的问题，反而拖慢整个项目的进度。这次建模的这款单排直插排针，是日常板卡设计里用量最大的2.54mm标准节距规格，先从实际应用场景说，这类排针覆盖的场景非常广，小到学生做的单片机开发板、创客DIY的功能模块，大到工业控制板卡的信号扩展接口、老旧设备的板间信号转接、测试治具的信号引出端，甚至部分低压小电流的电源连接场景都能见到它的身影，属于通用性极强的板间连接元件。从设计思路上看，这款排针采用的是单排直插THT焊接结构，

　　没有做弯针或者贴片的结构，核心是优先保证焊接后的结构强度，毕竟很多工控场景里的板卡需要反复插拔杜邦线或者对接插座，直插结构的引脚穿过PCB焊盘后透焊，焊锡能够完全包裹引脚，相比贴片排针的抗弯折、抗拉扯能力要强很多，适合需要频繁接线、设备存在一定振动的使用场景。排针的塑壳采用高温尼龙材质建模时做了对应的壁厚预留，每个插针的定位槽严格对齐2.54mm的标准节距，公差控制在行业通用的±0.1mm范围内，避免出现插针间距偏差导致无法和配套母座对插的问题；插针部分采用黄铜基材表面镀锡的结构设计，建模时特意还原了插针的方形截面，方形插针相比圆形插针和母座接触时的接触面积更大，接触电阻更低，长期使用的信号稳定性更好，

　　同时插针伸出塑壳的焊接端长度做了适配常规1.6mm板厚PCB的设计，穿过焊盘后露出的长度刚好够形成饱满的焊锡点，不会因为引脚过长导致焊盘之间连锡，也不会因为引脚过短造成虚焊。再说到外形尺寸和安装边界，这款排针总长度83.82mm，对应33个针位，刚好是2.54mm节距下33pin的标准长度，塑壳宽度2.54mm，整体安装高度8.89mm，这个尺寸在做PCB布局的时候需要特别注意，排针外侧距离板边至少要预留1.5mm以上的空间，避免塑壳和设备外壳、相邻的电容电阻等 taller 元件产生干涉；插针的焊接端伸出塑壳底部的长度是3.2mm左右，刚好适配常规波峰焊或者手工焊接的吃锡深度，布局的时候排针下方不要走顶层走线，

　　避免焊接时高温烫坏走线绝缘层。另外建模的时候特意还原了塑壳上每个插针位置的定位凸点，这个细节很多人容易忽略，凸点的作用是在插针压入塑壳的时候起到限位作用，防止插针在插拔过程中出现轴向窜动，导致接触不良或者引脚脱落；插针的接触端也就是和母座对接的部分，做了轻微的倒角处理，对接母座的时候能够顺利导入，不会出现插针顶歪母座接触片的问题。实际选型使用的时候，还要注意排针的载流能力，2.54mm节距的单排排针单pin载流一般在1A左右，不要用来走大电流的电源回路，避免长时间工作后插针发热氧化，导致接触失效；如果是用在有三防漆喷涂的工艺场景，建模时还要考虑排针位置的治具遮挡空间，避免三防漆进入接触端导致绝缘。很多新手工程师在画PCB封装的时候，容易把排针的焊盘孔径做小，这款排针的插针对角尺寸是0.64mm左右，焊盘孔径要做到0.8mm才能保证插针顺利穿过，焊盘直径做到1.5mm以上才能保证焊接的可靠性，这些细节都是在实际项目里踩过坑总结出来的，建模的时候把这些结构细节都还原出来，不管是用来做整机结构的干涉检查，还是做PCB封装的参考，都能直接复用，不用再反复核对实物尺寸调整模型。
