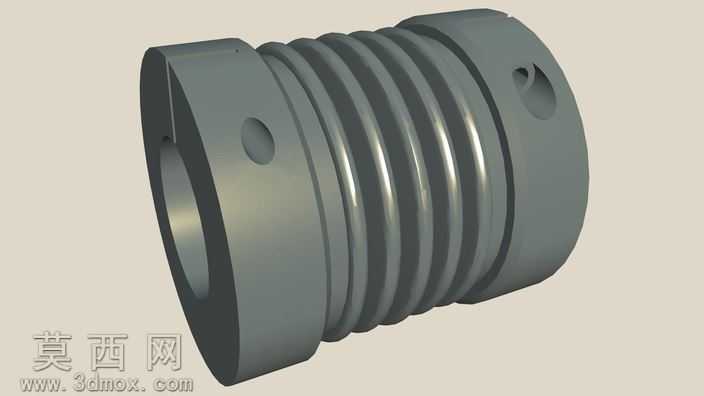

波纹管联轴器结构三维设计作品

本作品为波纹管联轴器的三维参数化建模成果，建模阶段依托三维设计软件完成全尺寸特征构建，首先以旋转凸台特征生成联轴器两端的轴连接基体，精准控制两端内孔的同轴度公差，在基体端面设计对称分布的锁紧螺纹孔特征，用于装配时实现与传动轴的无间隙抱紧固定。中部的波纹管结构是该联轴器的核心功能段，建模时通过螺旋线引导路径配合薄壁扫描特征生成连续的波纹薄壁结构，严格控制每一圈波纹的螺距、壁厚与圆角过渡参数，还原金属波纹管的弹性变形结构特性，保证联轴器工作时可补偿两轴间的径向、角向与轴向偏差。外观渲染阶段采用哑光金属材质赋予模型整体质感，对波纹段的棱边做细微的高光处理，清晰呈现薄壁结构的层次轮廓，两端基体的锁紧孔做内孔深色材质区分，直观展示装配锁紧的结构位置。结构设计上兼顾了刚性连接的扭矩传递能力与波纹管段的弹性补偿能力，两端的法兰式抱紧结构可适配不同直径的传动轴，安装拆卸便捷，波纹段的薄壁结构在传递扭矩的同时可吸收传动过程中的振动冲击，降低传动系统的噪音与磨损。建模过程中对所有配合面做了公差约束设置，保证装配时各特征无干涉，整体结构紧凑，适用于高精度伺服传动、编码器连接等对传动精度要求较高的机械场景，模型完整还原了实物的所有结构细节，可直接用于装配验证、工程出图与3D打印样件制作。
