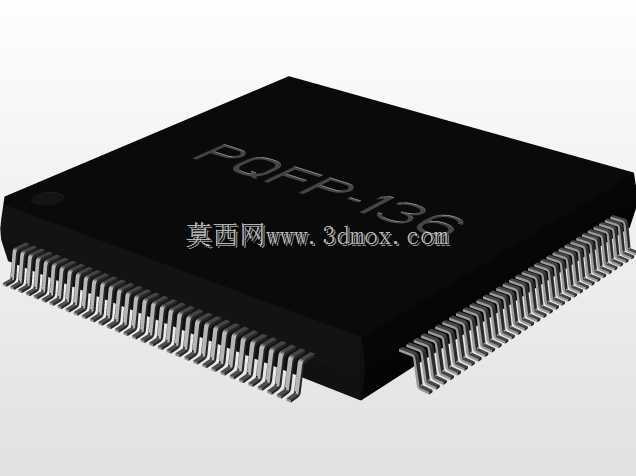

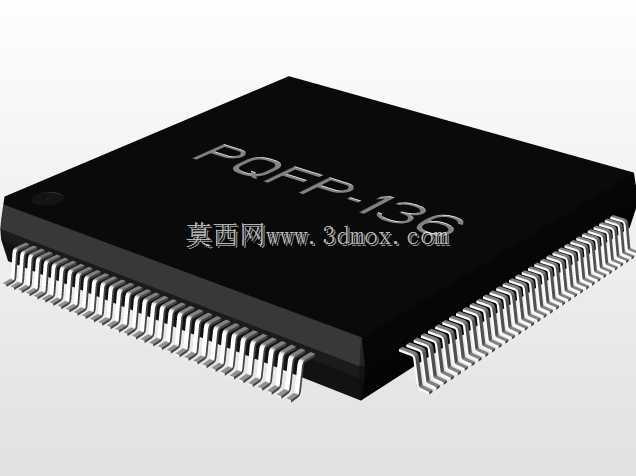

PQFP136引脚SMD封装芯片三维结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局布线工作里，PQFP封装的贴片芯片是极为常见的核心载件，这类高密度引脚的表贴器件，其三维结构的精准度直接决定了SMT贴片工序的良率，也影响着PCB设计阶段的干涉检查、结构适配工作。做这类封装的三维建模时，最先要锚定的是安装边界的约束条件，这款136引脚的PQFP器件，本体宽度为28mm，引脚间距设定为0.65mm，所有引脚的共面度公差需要控制在0.1mm以内，这是因为SMT回流焊过程中，引脚共面度超差会直接导致虚焊、连锡等工艺缺陷，建模时不能只做外观示意，必须还原引脚的成型角度——鸥翼型引脚的弯折弧度、根部与本体的衔接位置、引脚末端的平面宽度，都要和实际量产器件的成型参数匹配，不然导出的STEP模型导入PCB设计软件做干涉检查时，会出现和焊盘对位偏差、和周边阻焊层结构冲突的问题。

　　很多刚接触结构建模的工程师做芯片封装模型时，容易忽略引脚和塑封本体的间隙细节，实际量产的PQFP器件，引脚是从塑封体侧面的引线框架延伸出来的，塑封体的边角存在微小的脱模斜度，并不是绝对的直角结构，建模时如果把塑封体做成纯直角立方体，在做整机结构的堆叠检查时，会误判芯片和上方屏蔽罩、导热垫的间隙，比如很多工控板卡会在芯片表面贴装导热硅胶垫，再扣合金属屏蔽罩，如果塑封体的厚度、边角弧度建模不准，就会出现屏蔽罩装配后压偏芯片、或者导热垫压缩量不足导致散热不达标的问题。

　　从应用场景来看，这类136引脚的PQFP封装芯片，大多用在主控电路、接口转换电路、信号处理电路上，板卡装配时除了SMT焊接的要求，还要考虑后续返修的操作空间，建模时还原引脚的外伸长度，能帮助结构工程师在布局阶段预留合适的热风枪返修操作空间，避免周边器件离芯片引脚过近，导致返修时热风加热影响周边元器件的可靠性。另外，引脚的排布是四边均分的，每边34个引脚，建模时要保证相邻引脚的间距一致性，不能出现累积误差，不然在做焊盘对齐校验时，会出现个别引脚和对应焊盘偏移的情况，实际生产中这种偏移哪怕只有0.1mm，在细间距引脚的焊接中也会大幅提升连锡的概率。

　　设计这类三维模型的时候，还要区分本体上的标识区域位置，也就是芯片表面的丝印方位，这个细节看似和结构无关，实则在SMT贴片的视觉对位环节，设备会通过识别本体上的标记点判断芯片的贴装方向，如果模型上的方位标识位置和实际器件不符，导出的坐标文件会出现方向错误，导致整批板卡贴装反向，造成批量报废。塑封本体的表面粗糙度不需要做过度细化，但要还原塑封材料的哑光质感对应的尺寸基准，也就是本体的标称厚度要准确，因为很多板卡的结构空间是卡着芯片厚度留的，比如插卡式的采集模块，PCB和外壳内壁的间隙只有1.5mm，如果芯片厚度建模比实际薄0.3mm，实际装配时就会出现芯片顶到外壳的问题。

　　再说到引脚的细节，鸥翼型引脚的末端是有轻微的上翘弧度的，这个弧度是引脚成型工艺决定的，建模时如果把引脚做成完全平直的结构，在做焊膏厚度的匹配仿真时就会出现偏差，实际印刷的焊膏厚度在0.12-0.15mm区间，引脚末端的上翘量刚好能让焊膏在回流时充分浸润引脚表面，形成合格的焊点弯月面，要是模型里引脚是平直贴在焊盘上的，仿真出来的焊膏量需求就会和实际不符，导致工艺参数设定错误。另外，塑封体和引脚衔接的位置，存在微小的树脂溢料边，这个细节在高精度的结构模型里也需要体现，因为溢料边的宽度如果超过0.2mm，就会和PCB上的丝印线、阻焊层产生干涉，甚至在贴片时顶起芯片，导致引脚虚焊。

　　在做整机结构的热仿真前置准备时，精准的芯片三维模型也是必要的基础，模型的本体尺寸准确，才能正确设定芯片的热阻参数、和导热垫的接触面积，很多工程师做热仿真时结果偏差大，往往就是因为芯片模型的尺寸不准，导致接触面积计算错误，最终算出来的结温比实际低好几度，影响散热方案的选型。比如这款28mm见方的PQFP芯片，功耗在1-2W区间时，需要匹配的导热垫导热系数、散热片尺寸，都是基于准确的本体接触面积来计算的，如果模型把本体做小了2mm，接触面积算小了将近15%，选出来的散热方案就会达不到散热要求，导致芯片长期工作在过热状态，缩短使用寿命。

　　建模过程中还要注意安装基准的统一，所有结构的坐标原点要设定在芯片本体底面的中心位置，这样导入PCB设计软件时，能直接和封装库的原点对齐，不需要额外调整坐标偏移，很多网上下载的通用模型原点设置随意，导入后需要反复调整位置，反而降低了设计效率。引脚的材质部分不需要做额外的渲染区分，但结构尺寸必须和JEDEC标准里的PQFP封装规范对应，包括引脚的宽度、厚度、弯折半径，都要符合通用的工业标准，这样的模型才能适配不同厂商生产的同规格PQFP芯片，不需要针对单一厂商的器件反复修改模型，提升结构设计和PCB设计的复用效率。
