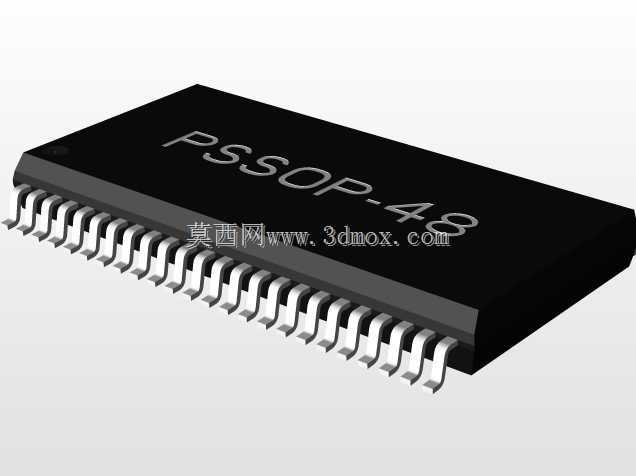

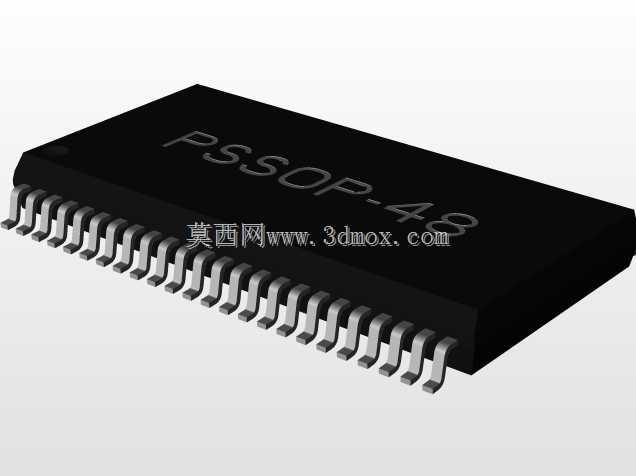

PSSOP48贴片封装SMD芯片三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局布线工作中，表面贴装器件的三维结构建模是结构干涉校验、焊盘设计匹配、生产钢网开制环节不可或缺的基础参考，这款PSSOP48规格的SMD芯片三维结构，完全贴合量产器件的实际外形公差范围，能为硬件结构工程师提供精准的空间占位参考。不少刚接触板级结构设计的工程师容易忽略贴片芯片的引脚成型公差与本体高度带来的装配干涉问题，比如在设计紧凑的手持设备内部堆叠时，若仅按照器件手册的二维标注尺寸预留空间，往往会出现芯片本体与上方屏蔽罩间距不足、引脚爬锡空间不够导致虚焊的问题，这个三维结构完整还原了芯片本体的塑封外形、鸥翼型引脚的弯折弧度、引脚共面度的实际公差区间，

　　能直接导入PCB结构设计软件完成静态干涉检查。从实际应用场景来看，这类48引脚0.65mm节距的PSSOP封装芯片，常被用于电源管理、接口转换、小型信号处理类电路中，在工业采集模块、车载辅助控制单元、家用智能硬件的主板上都有大量应用，建模过程中没有刻意简化引脚的细节结构，每一个引脚的根部过渡圆角、引脚末端的焊接触面宽度、塑封本体边缘的脱模斜度都按照量产器件的实际测绘尺寸还原，避免了简化模型带来的尺寸偏差。设计思路上完全遵循JEDEC相关封装标准的尺寸要求，本体长度控制在16.21mm，宽度为8mm，引脚向外延伸的宽度、引脚之间的中心节距严格匹配0.65mm的标准规格，同时考虑到SMT回流焊过程中器件受热后的微小形变预留，

　　模型的本体边缘与引脚衔接处做了符合实际工艺的圆角处理，没有出现尖锐直角这类不符合注塑生产实际的结构。在安装边界的参考价值上，这个模型可以直接用于焊盘封装的三维匹配校验，工程师在设计PCB焊盘时，可以将模型导入后核对引脚与焊盘的对位重合度，检查钢网开口位置是否与引脚接触面完全对应，也能在整机结构堆叠时，准确计算芯片本体与周边电容、电阻、接插件的安全间距，避免生产过程中出现器件贴装碰撞、后期使用中散热空间不足的问题。不同于很多简化的电子元器件模型只做大致外形拉伸，这个结构完整还原了PSSOP封装的细节特征，包括塑封本体表面的标识区域平整度、引脚表面的镀层厚度对应的微小尺寸差、本体底部的轻微内凹结构，

　　这些细节在做热仿真分析时也能提供更准确的结构参考，帮助工程师更精准地计算芯片工作时的散热路径与周边热场分布。对于做自动化SMT贴片机编程的工程师来说，这个模型也能作为吸嘴取料位置校验、飞达送料站位对位的参考，准确的本体外形尺寸能帮助设定吸嘴的取料中心点，避免取料偏位导致的贴装精度问题。在做产品的可制造性设计评审时，精准的三维器件模型能提前发现很多二维图纸无法暴露的问题，比如芯片引脚与周边过孔的安全距离是否满足生产工艺要求，芯片本体高度是否符合外壳装配的高度限制，引脚成型角度是否符合SMT生产线的贴装角度公差范围，这些细节直接决定了产品从设计到量产的转化效率，减少试产阶段的设计变更次数。
