40引脚PZIP直插芯片封装结构

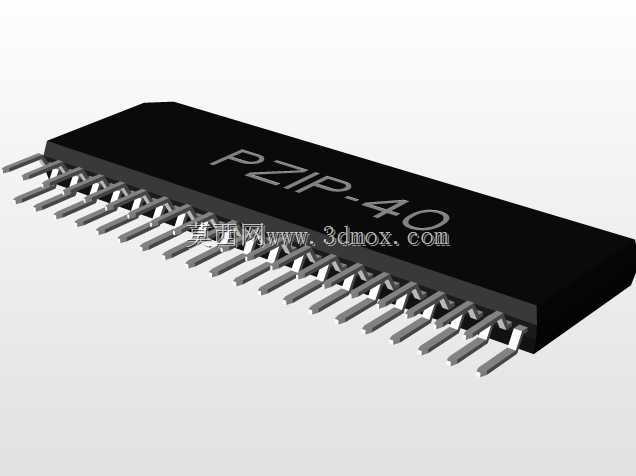

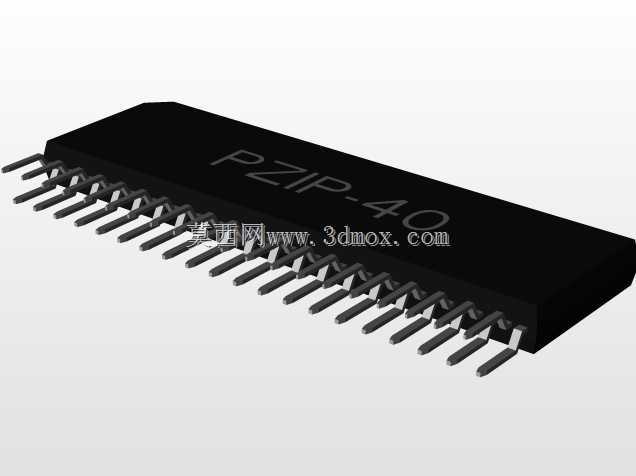

　　在消费电子、工业控制板卡的通孔插装焊接场景中，这类40引脚PZIP封装的直插芯片，是不少成熟量产电路板的核心承载元件，不同于表贴封装的轻薄特性，直插结构的引脚机械强度更高，在存在持续振动、插拔受力的工控设备、老式家电控制板上，能提供更可靠的焊点连接可靠性，避免长期使用后引脚脱焊导致的电路故障。从结构设计逻辑来看，这款封装采用黑色环氧塑封主体作为芯片内核的保护载体，内部引线框架将硅片的信号触点引出到两侧整齐排列的引脚上，引脚采用翼型弯折设计，既保证插入PCB对应通孔时的导向性，又能在波峰焊过程中让焊锡顺着引脚爬升形成饱满的焊点，同时预留的弯折余量可以抵消PCB与封装本体之间的热膨胀系数差异，减少温度循环过程中焊点受到的剪切应力。

　　尺寸边界上，封装本体的引脚节距控制在0.89mm与1.78mm的组合规格，整体长度方向尺寸为36.22mm，本体宽度2.2mm，两侧引脚对称排布，单排引脚数量为20个，合计40个信号引出端，设计时需要在PCB布局阶段预留足够的安装空间，不仅要匹配引脚对应的通孔孔径与焊盘尺寸，还要在封装本体下方预留0.3mm以上的间隙，避免焊接后本体与PCB表面顶触导致的引脚浮高问题，同时在波峰焊治具设计时，需要对应封装本体位置开设避让槽，防止治具压伤塑封表面。这类封装的引脚采用可焊性镀层处理，弯折角度经过精确校准，能适配标准2.54mm网格间距的通孔PCB设计，在手工焊接、返修作业时，直插引脚的操作空间比密间距表贴器件更大，

　　对焊接设备的精度要求更低，适合小批量试制、维修场景下的元件更换作业。从实际选型角度看，这类封装的芯片通常承载逻辑控制、信号转换类的电路功能，在布局时需要注意引脚的排布顺序，第一引脚的定位标记通常设置在封装本体的端部，避免插件时方向插反导致的电路烧毁问题，同时在结构设计时，封装上方不要布置过高的周边元件，预留出测试探针的接触空间，方便生产过程中的在线测试工序开展。不同于高密度表贴封装追求极致的空间利用率，PZIP直插封装的设计更侧重长期使用的可靠性与装配便利性，在对成本敏感、可靠性要求高的工业类电路板产品中，这类封装的元件依然占据不小的应用比例，建模时需要准确还原每一个引脚的弯折弧度、伸出长度，以及塑封本体表面的标识印刷位置，

　　确保在PCB结构干涉检查时，能准确模拟元件装配后的实际空间占用，避免后期样机装配时出现元件与外壳、加强筋等结构件的干涉问题。引脚的厚度、宽度尺寸也严格匹配行业通用的引线框架规格，保证插件时引脚能顺利穿过PCB通孔，不会出现引脚过粗无法插入、或者引脚过细导致焊接后接触电阻过大的问题，塑封本体的边角做了微小的倒角处理，避免生产转运过程中边角崩裂影响外观与绝缘性能。
