PSIP九针电源连接器封装结构设计

　　在消费类电源、工业控制板卡、小功率驱动模块的PCB布局环节，直插式功率电源接插件的选型与封装匹配，一直是结构设计工程师需要反复核对边界的细节，这款九针PSIP结构的电源连接器，正是针对板载直流功率传输场景设计的接插件方案。从实际应用场景来看，这类接插件多用于板上功率输入输出的连接位，比如小功率开关电源的次级输出接线、工控IO板的电源输入端口、小型驱动模块的外接供电接口，相比传统的接线端子，这类一体化封装的接插件焊接后结构强度更高，引脚排布规整，适合波峰焊批量生产，能大幅减少产线人工接线的工时，同时避免人工拧线带来的虚接、松脱风险。

　　从功能特性上看，这款九针结构的接插件采用2.54mm标准引脚节距，这个节距是行业内通用的直插元器件标准间距，能直接匹配通用PCB的网格布局，不需要额外调整走线栅格，设计时可以直接调用标准封装库的焊盘尺寸，减少封装绘制的出错概率。引脚采用直插式设计，穿过PCB板后在背面焊接，相比表贴器件，直插结构的机械抗拉强度更高，在经常需要插拔接线的使用场景下，不容易出现焊盘脱落的问题，能承受更大的插拔力，适合需要频繁拆装接线的设备维护场景。接插件的主体采用耐高温绝缘塑壳，能过波峰焊时的高温冲击，不会出现壳体变形、引脚移位的问题，塑壳表面的标识清晰标注了引脚序列，生产焊接时能快速识别方向，避免反插错焊。

　　设计思路上，这款接插件的尺寸边界做了严格的管控，整体长度25.4mm，宽度14.9mm，本体高度3.5mm，这个尺寸在同引脚数的直插接插件里属于薄型设计，能适配内部空间紧凑的板卡布局，比如薄型电源模块、嵌入式驱动板的安装场景，不会因为接插件高度过高影响外壳装配。引脚的伸出长度做了标准化设计，穿过1.6mm标准厚度PCB后，背面露出的引脚长度刚好符合波峰焊的吃锡要求，不需要额外剪脚工序，能提升产线加工效率。塑壳的定位凸点设计在本体底部，焊接时能卡在PCB的定位孔上，过炉时不会出现偏移浮高的问题，保证焊接良率。

　　在安装边界的核对上，设计时需要注意，接插件本体周围要预留足够的操作空间，引脚两侧的塑壳边缘距离相邻元器件的焊盘要保留至少1mm的安全间距，避免波峰焊时出现连锡问题。接插件的插拔方向要顺着板卡的走线方向布置，避免接线后线缆弯折碰到周边的高热元器件，比如功率电阻、整流桥这类发热器件，要和接插件保持3mm以上的间距，防止长期高温烘烤加速塑壳老化。对于需要做三防涂覆的板卡，接插件的引脚焊接位要预留贴防护胶带的位置，避免三防漆渗入接插件内部导致接触不良。另外，这款接插件的引脚载流能力是按照小功率电源场景设计的，单引脚载流满足常规低压直流供电的需求，设计时要核对总电流负载，不要超额定电流使用，避免引脚发热导致塑壳软化。

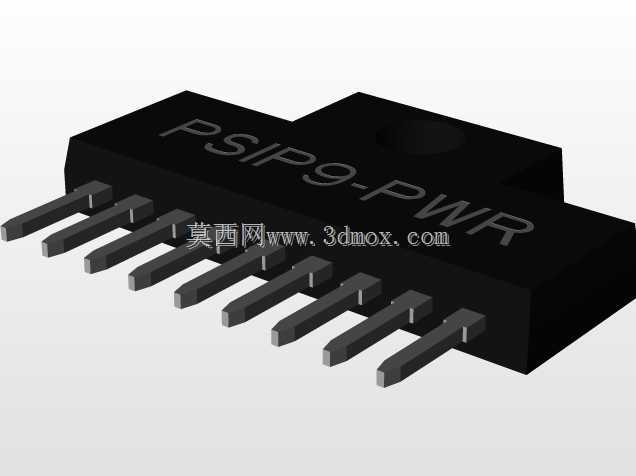

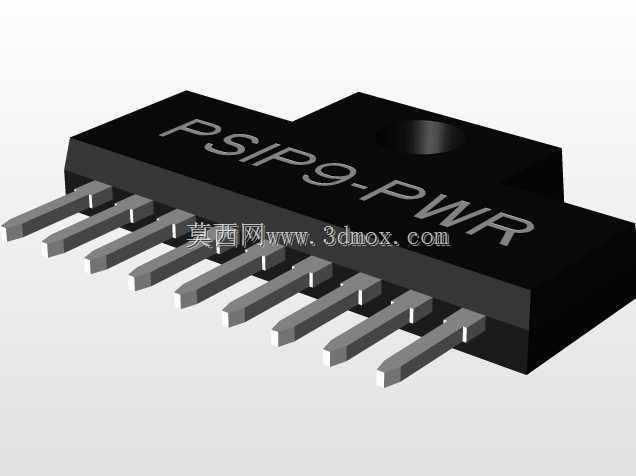

　　从三维建模的角度来看，这款模型的细节还原度足够支撑结构干涉检查，建模时准确还原了每个引脚的位置、塑壳的倒角、底部定位凸点的尺寸，导入PCB结构装配时，可以直接核对接插件和周边外壳、元器件的间隙，不需要反复打样验证尺寸。引脚的角度和伸出长度都按照实际物料的参数建模，做装配仿真时能模拟实际焊接后的状态，提前发现引脚和背面走线、加固件的干涉问题。对于做电源类产品结构设计的工程师来说，这类标准化的接插件模型能直接调入装配体，减少重复建模的工作量，同时保证尺寸精度，避免因为建模尺寸偏差导致后期开模或者试产时出现装配问题。在实际选型替换时，这款接插件的安装尺寸和同规格的其他PSIP封装接插件兼容，能在不修改PCB的情况下替换不同供应商的物料，提升供应链的灵活性，降低单一物料断供带来的生产风险。
