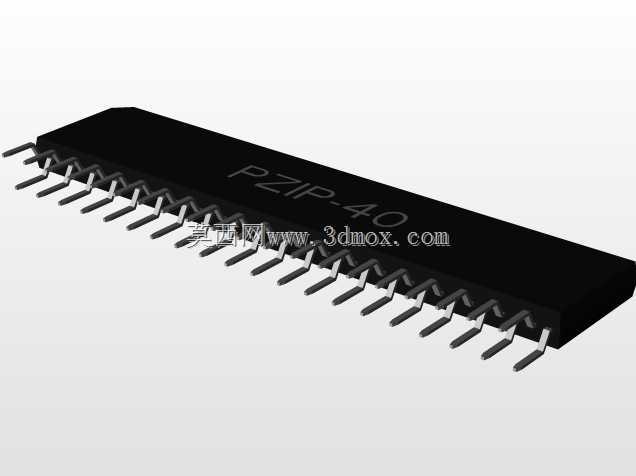

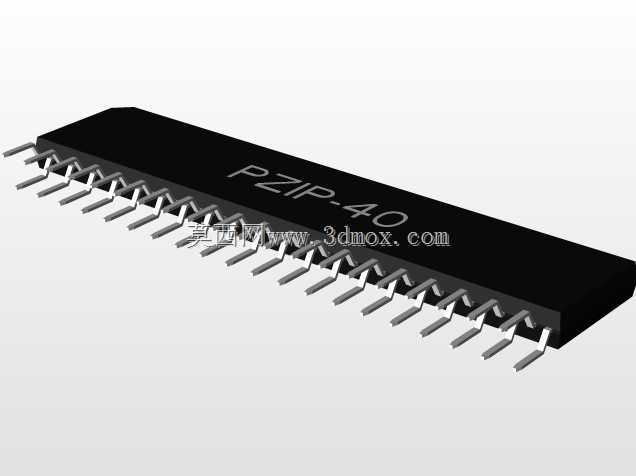

40引脚PZIP直插芯片封装三维结构

　　在消费电子、工业控制板卡、传统通讯设备的PCB设计环节里，直插式封装芯片始终占据着特定的应用场景，尤其是在需要高机械连接强度、便于手工返修焊接、适配波峰焊批量生产的板卡上，这类40引脚的PZIP封装器件是不少老款工控主板、接口扩展卡、低速数据采集模块上的常见元件。做板卡结构设计的时候，很多新手容易忽略封装的实体尺寸边界，只按照EDA软件里自带的二维封装轮廓来预留安装空间，最后做样机装配的时候要么出现芯片本体和周边接插件、散热片干涉，要么引脚伸出长度和焊盘匹配度差，导致波峰焊后出现虚焊、引脚歪斜的问题，这个三维结构就是完全按照实体器件的实际尺寸搭建，能直接导入PCB结构校验环节，提前排查空间干涉问题。

　　从实际器件的功能特性来看，这类PZIP封装的40引脚芯片，引脚采用双列对称排布，引脚间距为1.27mm，也就是行业内常说的2倍标准50mil间距，相比常规2.54mm间距的DIP封装，能在有限的板卡宽度内容纳更多引脚，同时保留直插器件的焊接可靠性，不会像表贴器件那样在强振动工况下出现引脚脱焊的问题。器件本体长度为51.23mm，本体宽度方向的尺寸控制在适配双列引脚排布的范围内，引脚伸出本体的长度经过实际测绘，刚好匹配常规1.6mm厚度PCB的波峰焊吃锡要求，不会因为引脚过长导致焊接后剪脚工序碰伤本体，也不会因为引脚过短导致焊锡无法充分包裹引脚形成可靠焊点。

　　设计这个三维结构的时候，首先是还原了封装本体的塑封外形，黑色塑封部分的边角做了实际器件对应的微小倒角，没有做生硬的直角处理，还原真实器件的脱模斜度，避免结构校验的时候出现误判。引脚部分的建模没有用简单的长方体替代，而是还原了直插引脚的折弯形态，从本体引出的水平段、向下折弯的过渡段、插入PCB的垂直段都按照实际引脚的折弯半径做了处理，甚至还原了引脚表面的镀层质感对应的结构特征，确保导入装配环境后，能准确模拟引脚插入焊盘的实际状态，不会出现模型和焊盘位置错位的问题。本体表面的标识区域也做了对应结构的预留，和真实器件的丝印位置保持一致，方便做整机装配的时候核对器件方向，避免生产时出现芯片插反的低级错误。

　　在实际设备选型和结构设计过程中，这个模型可以直接用于板卡的三维布局阶段，工程师在排布板上元件的时候，可以直接把这个模型导入到装配环境里，核对芯片和周边电解电容、接线端子、散热支架的安全距离，尤其是在做紧凑型板卡设计的时候，很多时候二维封装看不到的本体高度差会导致装配问题，比如芯片本体过高和机箱内的支撑筋干涉，或者引脚折弯部分和板底的走线、加固铜柱发生触碰，这些问题在二维设计阶段很难发现，等到打样回来再修改就会耽误项目进度。另外在做教学演示、焊接实训的课件开发时，这个精准的三维模型也能用来展示直插芯片的封装结构，让学员直观理解引脚排布、焊接余量的设计逻辑，比单纯看二维图纸更容易建立空间认知。

　　从安装边界的角度来说，建模的时候特意核对了器件的最大外形轮廓，包括引脚向外张开的最大宽度、本体顶部的最高高度、引脚末端的最低位置，所有尺寸都按照实体器件的公差上限做了预留，也就是说只要按照这个模型预留的空间来做板卡布局和机箱结构设计，实际采购的同规格器件就一定能顺利安装，不会出现因为器件尺寸公差导致的装配卡滞。另外引脚的排布顺序也完全按照行业标准的PZIP40封装引脚定义做了对应，1脚位置的标识结构也和真实器件一致，方便在三维环境里核对引脚序号和PCB走线的对应关系，避免出现封装引脚序号画反的问题。很多工程师在做老设备维修、 legacy板卡复刻的时候，很难找到精准的封装三维模型，自己建模又要花费大量时间测绘尺寸，这个按照实物还原的结构就能直接复用，减少重复建模的工作量，把更多精力放在电路功能和整体结构的优化上。
