Z2AW规格外壳底脚结构设计

　　在小型电子设备、精密传感模块、紧凑型工业控制组件的装配场景中，外壳底脚是极易被忽略却直接影响整机安装稳定性、运行抗震性的关键小尺寸结构件。这类零件通常安装在设备外壳的底部边角位置，承担着整机重量承载、安装面找平、与安装基体预留缓冲间隙的核心作用，很多时候还要兼顾外壳底部走线空间预留、装配公差补偿的功能。

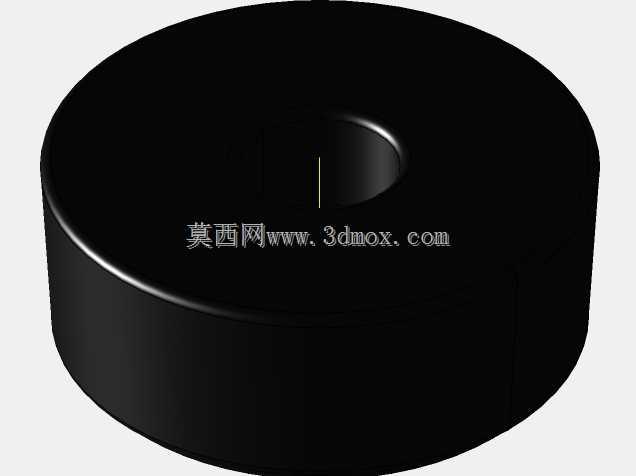

　　这款Z2AW规格的外壳底脚采用同轴环形结构设计，整体为带中心通孔的矮圆柱形态，中心通孔的设置主要用于配合自攻螺丝或者机牙螺丝完成底脚与外壳本体的锁紧固定，通孔直径经过适配校核，既能够保证对应规格螺丝顺利穿过，又不会因为孔径过大导致锁紧时底脚出现偏移错位。整体13.6mm的外径尺寸，适配多数小型工业外壳的底部安装槽位，不会因为外径过大超出外壳边缘影响外观，也不会因为外径过小导致支撑接触面积不足，压坏安装面的喷塑或者氧化层。5.45mm的整体高度，是经过多场景装配验证的尺寸，这个高度既能够在设备底部留出足够的散热间隙，让外壳底部的空气可以自然流通带走部分工作热量，又不会因为底脚过高导致整机重心上抬，在受到侧向冲击力的时候出现倾倒风险。

　　从设计思路上看，这款底脚没有采用复杂的异形结构，而是选择了最稳妥的圆柱对称形态，这种形态的优势在于装配时不需要区分方向，产线工人装配的时候可以任意角度取件安装，不会出现装反、对位不准的问题，能够有效提升装配效率，降低人工装配的出错率。圆柱的外边缘做了极小的倒角处理，既可以去除机加工或者注塑成型时产生的飞边毛刺，避免装配时划伤操作人员的手部，也能够让底脚与外壳安装位的贴合更加顺畅，不会因为边缘的披锋导致安装后底脚出现倾斜。底脚的上下两个端面都做了平面度管控，安装后与外壳底面、外部安装面都可以实现完全贴合，不会出现点接触导致的支撑不稳问题，在设备运行产生持续微振动的工况下，也不会因为接触面受力不均出现底脚松动、异响的情况。

　　在实际应用场景中，这类底脚除了用于小型工业控制模块的外壳支撑，还可以适配小型桌面检测仪器、家用智能硬件、户外通讯终端的外壳装配需求。针对不同的使用场景，只需要更换底脚的制作材质就可以满足差异化的性能要求：如果是用于需要绝缘防护的电气设备，可以选用尼龙或者POM材质注塑成型，既能够提供足够的支撑强度，又可以实现外壳与安装金属基体之间的电气绝缘，避免出现漏电风险；如果是用于有耐高温要求的工业设备周边，可以选用硅胶或者橡胶材质制作，既可以耐一定的高温，还能够提供更好的缓冲减震效果，吸收设备运行产生的振动，降低振动传递到安装面产生的噪音；如果是用于承重要求较高的设备外壳，可以选用不锈钢或者铝合金材质机加工制作，保证长期承重下不会出现塑性变形，支撑性能稳定可靠。

　　在安装边界的考量上，这款底脚的中心通孔位置与外圆柱面保持了极高的同轴度，锁紧螺丝之后，底脚的受力均匀分布在整个环形接触面上，不会出现单侧受力过大的问题。在做整机结构设计的时候，只需要在外壳底部对应位置设计直径略大于底脚外径0.1-0.2mm的定位沉孔，深度控制在1mm左右，就可以实现底脚的预定位，装配时不需要人工反复调整位置，直接放入沉孔后锁入螺丝即可完成固定，沉孔的存在还可以限制底脚在设备长期使用过程中出现水平方向的位移，避免因为设备挪动、振动导致底脚错位脱落。另外，5.45mm的支撑高度预留，也给外壳底部粘贴标签、印制铭牌信息留出了足够的空间，不会因为底脚高度不足导致标签被安装面磨花，标识信息丢失。

　　从结构强度的角度分析，这种实心环形的结构设计，相比带加强筋的异形底脚，在同等材料用量的情况下拥有更高的轴向承重能力，垂直方向的抗压力更强，即使设备受到意外的垂直冲击，比如跌落、上方重物砸压，底脚也可以先通过自身的微小形变吸收部分冲击能量，保护外壳内部的精密电子元器件不受损坏。同时，圆柱形态的结构在模具制作或者机加工的时候，工艺难度更低，尺寸精度更容易管控，量产时的良率更高，能够有效控制零件的生产成本，适合大批量的设备装配使用。
