Z2AW设备防护壳体组件结构设计

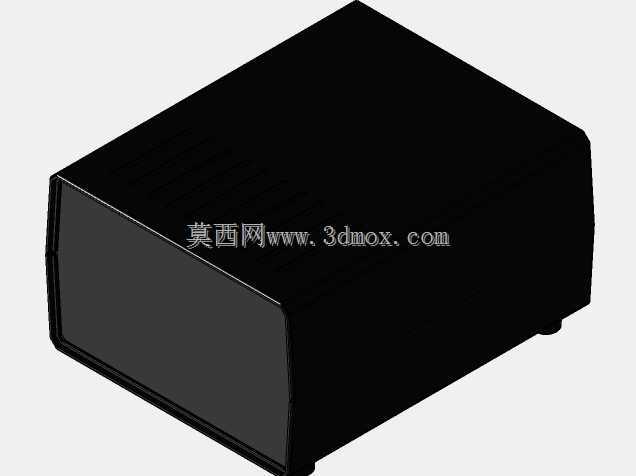

　　这款壳体组件在工业现场的适配场景十分广泛，小到工位旁的信号采集终端、分布式IO模块，大到设备侧装的小型控制单元、边缘计算网关，都能看到这类方正防护壳体的应用身影。实际选型时首先要确认安装边界，这款壳体长度178mm、宽度147mm、高度91mm，属于紧凑型桌面或壁挂安装的壳体规格，既不会占用过多柜内安装空间，也能预留足够的内部腔体容纳PCB板、接线端子与小型电源模块。从结构设计思路来看，整体采用直角方正的造型，没有多余的曲面造型，一方面是为了适配钣金冲压或注塑成型的工艺特性，减少加工工序中的弯折、脱模难度，降低批量生产的工艺成本；另一方面方正的外形更便于在设备侧壁、电控箱内部或者安装支架上做固定，

　　相邻安装多个同规格壳体时也不会出现空间浪费，排布更整齐。壳体的前端面做了内凹的边框设计，这个结构并非装饰作用，实际装配时可以用来嵌装面板指示灯、操作按键或者小型显示屏，内凹的台阶能够给面板元器件提供防护，避免现场作业时工具剐蹭、碰撞导致元器件损坏，同时也能给面板密封胶条预留安装位，提升前端面的防护等级。壳体的侧壁与顶面做了等厚的结构设计，壁厚均匀性控制到位，不管是采用钣金折弯焊接还是注塑成型工艺，都能避免因壁厚不均导致的变形、缩痕问题，保证壳体装配后的形位公差符合要求，上下盖或者前后盖的合缝间隙能够控制在合理范围内，不会出现缝隙过大导致粉尘、水汽侵入的情况。在实际使用中，这类壳体需要承担几个核心功能：首先是物理防护，

　　隔绝现场的金属碎屑、粉尘、少量飞溅的切削液，保护内部的电子元器件不受外力损坏与环境侵蚀；其次是电磁屏蔽，若采用金属材质加工时，连续的壳体结构能够形成完整的屏蔽腔，减少外部电磁干扰对内部信号采集、传输模块的影响，避免出现信号丢包、数据错误的问题；第三是安装承载，壳体上预留的安装孔位、固定柱能够直接固定内部的电路板与元器件，不需要额外设计安装支架，减少装配环节的零件数量，提升组装效率。设计时还考虑了现场接线的需求，壳体的侧面或者底面可以根据实际使用需求开设线缆引入孔，搭配防水格兰头使用，能够满足不同方向的走线需求，不管是底部出线的壁挂安装场景，还是侧面出线的桌面放置场景，都能灵活适配。壳体的边角做了微小的倒角处理，

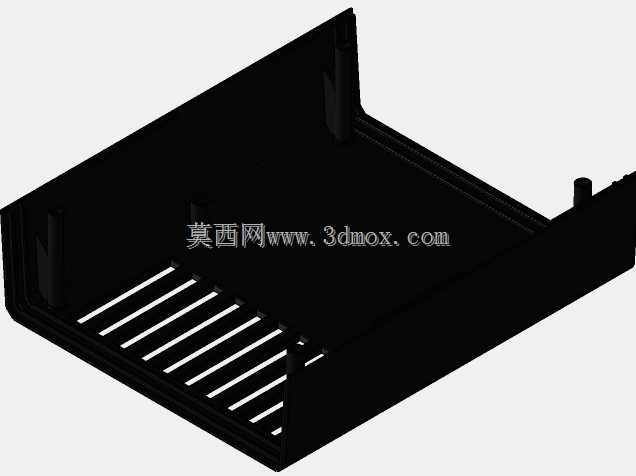

　　避免安装维护时锋利的直角划伤作业人员，这个细节在工业设计中十分必要，毕竟现场维护时操作人员需要频繁触碰设备外壳，尖锐边角很容易造成工伤。从装配逻辑来看，这类组件一般采用上下扣合或者前后拼接的结构，配合少量螺丝固定，不需要复杂的卡扣结构，一方面是为了提升结构强度，在有振动的设备上使用时不会出现卡扣松脱的情况，另一方面也方便后期维护拆卸，只需要拧下固定螺丝就能打开壳体，更换内部元器件或者检修线路时十分方便。在做内部布局时，178mm的长度方向足够排布常规尺寸的PCB板与接线端子，91mm的高度方向可以容纳高度较低的电解电容、接线排等元器件，不会出现元器件顶到壳体内壁的情况，147mm的宽度方向可以预留出走线空间，方便内部线缆的整理与固定，避免线缆挤压元器件造成短路风险。这类壳体在工业自动化现场的用量很大，不同的控制模块、采集模块对防护壳体的尺寸、安装方式需求各有不同，这款方正结构的壳体属于通用性较强的规格，能够适配多数小型工业电子设备的防护需求，结构设计上没有冗余的特征，所有造型都服务于功能实现与工艺可行性，是典型的工业实用型结构设计。
