PQFP44反向贴片封装芯片三维结构

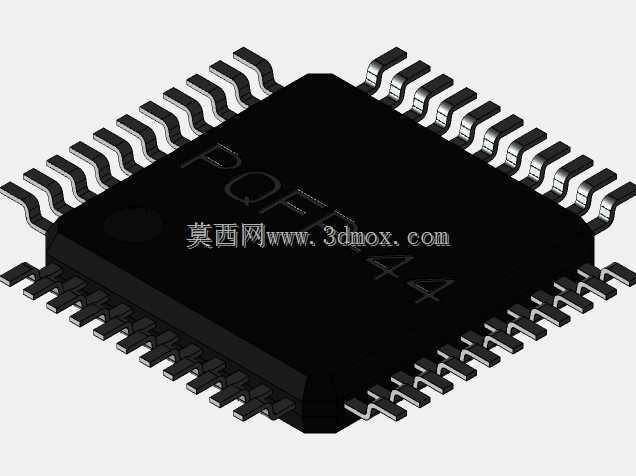

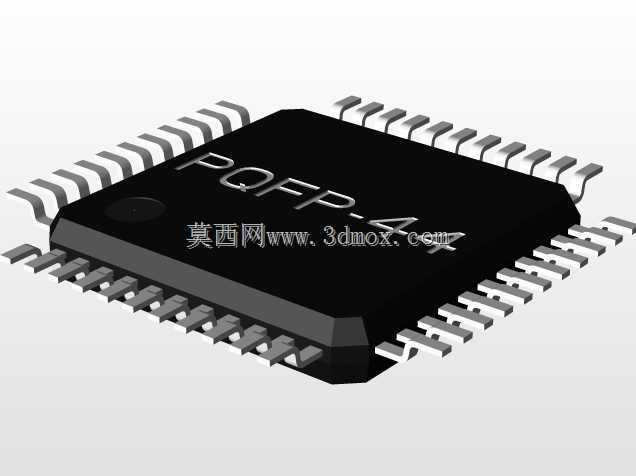

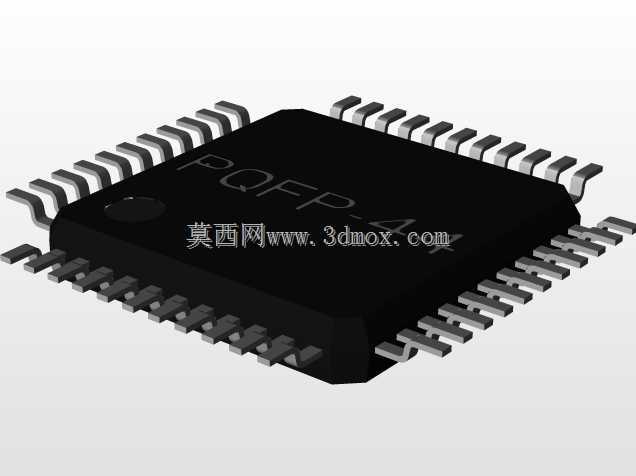

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装类集成电路的封装三维模型是结构干涉校验、焊盘设计匹配、钢网开孔验证的核心参考依据，这款PQFP44反向引脚的贴片封装模型，针对的是引脚反向排布的特殊塑封四边扁平封装器件，这类器件常应用在对布线方向有特殊要求的高密度电路板上，比如部分工控主板的接口侧信号转换芯片、老式消费电子的主控周边IO扩展芯片，因引脚出线方向与常规PQFP封装相反，若设计阶段未准确匹配封装结构，极易出现引脚与焊盘错位、焊盘出线方向冲突导致的布线绕线过长、甚至SMT贴装时引脚偏移连焊的问题。

　　从实际设计落地的角度看，这款封装的核心参数边界清晰，本体宽度为10mm，引脚中心间距为0.8mm，总计44个鸥翼型引脚均匀分布在封装本体的四个侧边，反向排布的引脚设计意味着引脚从塑封本体引出后的弯折方向与常规正向PQFP相反，在建模时需要严格还原引脚的弯折弧度、引脚伸出本体的长度、引脚末端的共面度公差，这些细节直接决定了PCB封装库制作时焊盘的伸出长度、焊盘间距是否能与器件实际引脚匹配，很多新手工程师在做这类反向封装时容易照搬正向PQFP的焊盘尺寸，最终导致贴装时引脚无法准确落在焊盘中心，回流焊后出现虚焊、立片的不良。

　　在结构干涉校验场景中，这个模型可以直接导入PCB结构装配文件，验证芯片周边的电容、电阻等分立器件的布局高度是否与芯片本体冲突，同时可以确认芯片塑封本体与周边结构件比如屏蔽罩、连接器、外壳筋位的安全距离，常规PQFP44封装的塑封本体厚度在1.4mm左右，加上引脚共面度的0.1mm公差，在设计屏蔽罩时需要预留至少0.2mm的安全间隙，若没有准确的三维模型参考，很容易出现屏蔽罩装配后压到芯片本体、导致芯片引脚受力脱焊的问题。另外在SMT生产的钢网设计环节，准确的引脚三维结构可以帮助工艺人员确定钢网开孔的宽度与长度，针对0.8mm间距的鸥翼引脚，钢网开孔通常需要做0.4mm宽度、1.2mm长度的设计，同时根据引脚的反向弯折方向适当调整开孔的偏移量，保证焊锡量刚好覆盖引脚焊接区域，避免锡量过多导致的引脚连焊。

　　从建模思路上看，这款模型没有做多余的简化，完整还原了塑封本体表面的标识区域、引脚的金属弯折纹理、引脚根部与塑封本体结合的过渡结构，这些细节在做产品外观渲染、装配工艺演示时也能提供足够的真实感，很多工程师在做产品BOM展示、生产作业指导书制作时，也会用到这类精准的封装模型来直观展示器件的焊接方向，避免产线作业人员将芯片方向贴反，反向引脚的PQFP芯片本身的定位标记与正向封装一致，都是在本体一角设置圆点定位标记，但因为引脚出线方向相反，若仅靠二维封装图很容易出现方向判断错误，三维模型可以直观展示引脚的排布方向，帮助设计与生产人员快速确认器件的正确安装方向。

　　在实际的板卡设计流程中，这类精准的封装三维模型还可以用于热仿真分析的前置建模，塑封本体的尺寸、引脚的分布与截面积直接影响芯片工作时的散热路径，0.8mm间距的44个引脚是这类芯片主要的散热通道，准确的引脚模型可以帮助热仿真工程师计算引脚的导热截面积，更精准地模拟芯片工作时的温度分布，避免因模型简化导致的仿真结果偏差，进而优化板卡的散热设计，比如在芯片下方设置散热过孔、调整周边器件的布局避免热堆积。对于刚接触SMT封装设计的工程师来说，对照这类实物级的三维模型来制作PCB封装库，可以快速理解鸥翼型引脚的结构特点、焊盘设计的尺寸依据，避免因封装尺寸错误导致的打样报废，毕竟高密度板卡的打样成本不低，一次封装错误带来的返工往往会耽误整个项目的研发周期。
