PZIP24直插式THT芯片封装结构

　　在工业控制板卡、老式家电主控板、低端电源管理模块的PCB设计场景里，直插式封装芯片始终占据着不小的应用份额，这类器件不需要专用的SMT贴装设备，手工焊接即可完成装配，后期维修更换也十分便捷，对于小批量试产、教学实验板、低成本工控产品来说，直插封装的选型优先级往往高于贴片器件。本次涉及的PZIP-24封装THT芯片，是24引脚的塑料双列直插衍生封装，和标准DIP24封装相比，其引脚成型角度、本体宽度、引脚间距做了针对性调整，更适配板上空间局促、需要压缩器件横向占位的布局场景。

　　从实际功能特性来看，该封装为塑料模压成型主体，引脚采用可焊性镀锡铜合金材质，引脚共24个分两侧排布，相邻引脚中心节距为1.27mm，两侧引脚列之间的跨距为2.54mm，完全匹配通用万能板、标准PCB孔位的网格尺寸，不需要额外调整孔位坐标就能直接套用标准封装库。器件本体长度为31.75mm，本体宽度2.8mm，安装时引脚穿过PCB板后预留的焊接长度控制在1.5-2mm即可，不会和板背面的低矮元器件产生干涉，安装边界清晰，在PCB布局时只需要在本体两侧预留0.5mm的安全间距，就能满足波峰焊或者手工焊接的操作空间要求。

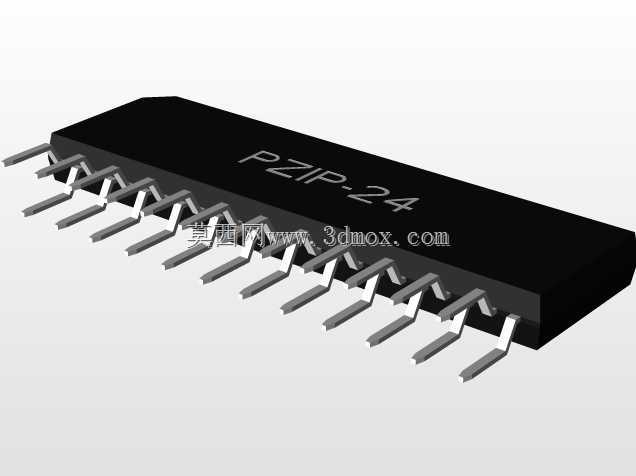

　　设计这类封装的三维模型时，首先要确认引脚的成型角度，PZIP封装的引脚不是垂直向下的直插结构，而是带有向外的小角度弯折，弯折处的圆角半径控制在0.3mm，避免引脚反复弯折时出现应力断裂，建模时需要先绘制单根引脚的扫掠路径，确认引脚插入PCB段的长度、弯折段的水平偏移量、和本体连接段的贴合长度，单根引脚建模完成后按照1.27mm的节距阵列，两侧阵列数量各12个，保证引脚中心和PCB钻孔中心完全重合。本体部分的建模要注意顶部标识区域的凹陷，丝印PZIP-24的标识区域做0.1mm的浅凹陷，还原真实器件的模压标识特征，本体边缘做0.2mm的倒角处理，避免塑料封装的锐边特征和实际生产的注塑件不符。

　　在实际选型应用中，这类封装的芯片大多用于电源驱动、接口转换、简单逻辑控制类电路，因为直插引脚的结构强度更高，抗振动性能优于细间距贴片封装，在车载辅助电路、工业现场的小型控制模块里，这类封装的器件能承受更大的机械冲击，不会因为设备运行的长期振动出现引脚脱焊的问题。建模时还要注意引脚的共面度，所有引脚的底端要处于同一水平面上，高度差控制在0.1mm以内，和实际器件的生产公差保持一致，避免在PCB装配仿真时出现引脚无法插入孔位的错误。另外，本体的厚度尺寸也要和实际器件匹配，安装后器件本体和PCB板面之间预留0.3mm的间隙，方便焊接时助焊剂挥发，也避免本体和PCB上的丝印标识、表层走线产生摩擦磨损。

　　对于结构设计工程师来说，做板卡布局的干涉检查时，这类直插器件的三维模型精度直接影响整个设备内部的空间排布准确性，如果模型尺寸偏差过大，可能出现装配时器件和外壳筋位、相邻接插件碰撞的问题，所以建模时每一个尺寸都要对照器件手册的标称值，引脚的粗细、本体的拔模斜度都要还原真实注塑件的特征，比如塑料本体的侧壁带有1°的拔模角度，顶部比底部略宽0.2mm，这些细节特征能让模型在装配仿真、整机数字孪生搭建时更贴近真实生产的装配状态。在维修场景下，这类24引脚的直插芯片可以用普通吸锡器拆除，不需要专用的热风拆焊台，对于售后维护人员来说操作门槛更低，这也是这类封装至今仍在不少低成本、长生命周期的工业产品中被沿用的核心原因。
