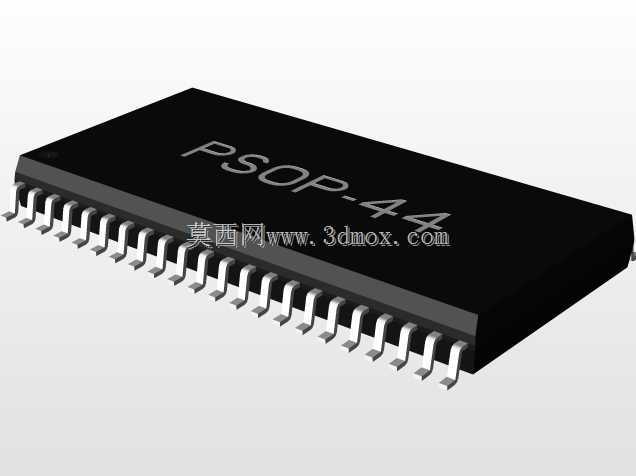

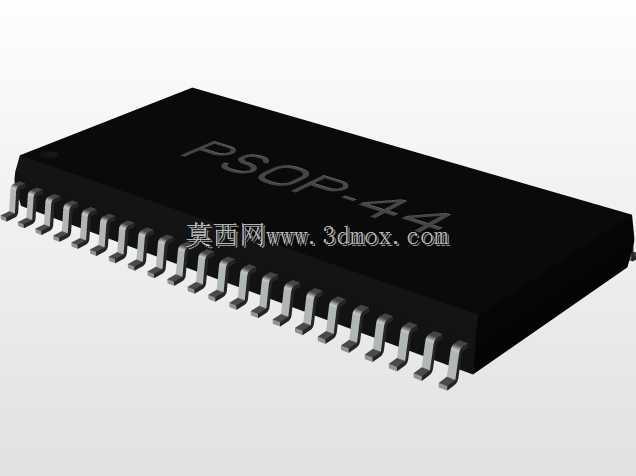

PSOP44引脚贴片SMD芯片封装三维结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装类芯片的封装三维模型是结构干涉校验、焊盘匹配设计、生产钢网开制的核心参考依据，PSOP44封装的SMD芯片作为高密度引脚集成的塑封贴片器件，广泛应用在接口转换、信号处理、存储扩展类电路场景中，这类封装的器件在板卡装配时不需要对PCB做通孔加工，所有引脚都通过回流焊工艺贴合在PCB表层焊盘上，相比传统直插封装能大幅压缩板卡占用空间，提升整机的电路集成密度。做这类封装的三维建模时，首先要锁定引脚的排布基准，该封装共设置44个引出引脚，引脚沿封装本体的两个长边对称排布，相邻引脚的中心节距控制为1.27mm，这个节距参数是和PCB焊盘间距、钢网开孔位置严格对应的，

　　建模时如果节距出现0.1mm以上的偏差，后续导入PCB装配时就会出现引脚和焊盘错位的问题，直接导致生产阶段的虚焊、连锡缺陷。封装本体的外形尺寸是建模时的核心边界参数，本体长度方向的总尺寸为27.83mm，宽度方向总尺寸为13.24mm，本体的塑封部分采用黑色环氧塑封料的实体结构，建模时需要给本体边角设置微小的脱模倒角，匹配实际半导体塑封工艺的成型特征，不能做成完全锐利的直角，否则和实际生产出的器件外形存在偏差，会影响后续板卡空间的干涉校验结果。引脚部分的建模需要还原实际SMD引脚的成型特征，每个引脚都采用鸥翼型弯折结构，引脚从塑封本体侧面引出后先水平向外延伸，再向下弯折形成和焊盘接触的焊接平面，最后做微小的外翻处理，

　　这个弯折弧度的尺寸需要严格匹配实际器件的引脚共面度要求，建模时要保证所有引脚的焊接面处于同一水平基准面，否则在做虚拟装配仿真时，会出现个别引脚和PCB焊盘间隙过大的误判，误导工艺端的可制造性评估。在实际的工程应用场景中，这类三维封装模型主要服务于两个核心环节，一是硬件研发阶段的PCB布局结构校验，结构工程师可以把模型导入板卡装配环境，校验芯片和周边接插件、结构壳体、散热器件的空间间隙，避免后期打样后出现元件顶壳、和相邻元件干涉的问题；二是生产工艺端的仿真验证，工艺工程师可以结合模型的引脚位置、本体高度，调整回流焊的温度曲线、贴片机的吸嘴拾取位置、钢网的开孔尺寸，提前预判生产环节可能出现的装配问题。

　　建模过程中还要注意封装本体的标识区域设计，在本体顶面预留丝印标识的平面区域，对应实际器件的型号丝印、定位标记位置，其中引脚1的定位标记要和引脚排布的起始位置严格对应，避免出现引脚序号错位的问题，这个细节很容易被忽略，但在后期做电路调试、维修排查时，引脚序号的错位会直接影响故障定位的效率。另外，建模时需要区分塑封本体和金属引脚的材质特征，虽然是结构模型，但不同材质的外观区分能让模型在做整机渲染、装配演示时更贴近实际器件的视觉效果，也方便后续做热仿真时给不同部件分配对应的材料参数，比如塑封本体的导热系数、金属引脚的导电导热参数，都可以依托模型的分部件结构直接赋值，不需要再做额外的模型拆分。对于板卡设计人员来说，准确的封装三维模型还能辅助做散热结构的设计，比如针对功耗稍高的PSOP44封装芯片，可以根据本体的顶面尺寸匹配对应的散热片尺寸，计算散热片和芯片本体的接触面积，预留散热胶的涂覆空间，避免散热片尺寸过大和周边元件产生干涉。很多刚接触硬件结构设计的人员容易忽略贴片封装的引脚厚度、引脚伸出长度这些细节，实际上这些参数直接影响焊接后的焊点强度，建模时还原这些细节，能让可制造性设计的校验结果更贴近实际生产情况，减少打样阶段的设计变更次数。
