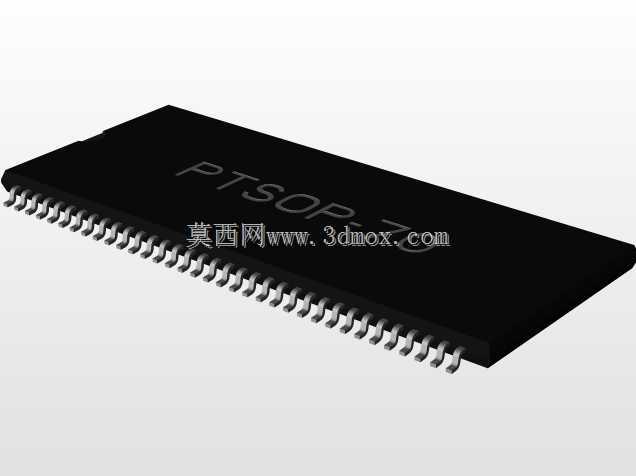

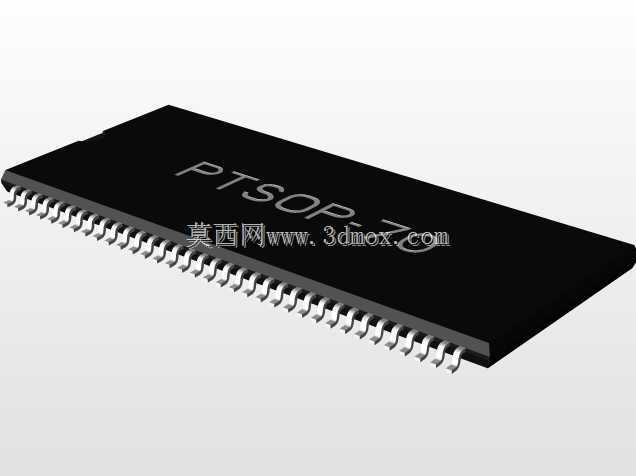

PTSOP-II型70针SMD贴片芯片封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局设计环节，表面贴装器件的封装三维模型是结构干涉检查、焊盘设计匹配、钢网开孔验证的核心参考依据，这款PTSOP-II型70针贴片封装的三维结构，完全贴合量产SMT制程的实际器件尺寸公差要求，可直接导入PCB结构设计软件完成装配校验。不同于插件类封装需要预留通孔焊盘与过波峰焊的空间，这类薄型小尺寸贴片封装的设计核心，是在保证引脚共面度符合回流焊工艺要求的前提下，尽可能压缩器件本体占板面积，同时兼顾芯片散热路径与引脚信号引出的合理性。从实际应用场景来看，这类70针0.65mm节距的PTSOP封装，常被用于存储芯片、接口转换芯片、中小规模逻辑控制芯片的封装载体，在路由器主板、工业采集模块、

　　车载影音控制板、家用智能设备主控板上都有大量应用，设计这类封装的三维模型时，首先要锁定引脚节距的累计公差，70个引脚沿器件长轴两侧对称分布，单根引脚的成型角度、伸出长度、共面度偏差都要控制在SMT贴片可接受的范围内，避免回流焊过程中出现虚焊、连锡、引脚翘曲等制程问题。器件本体的外形尺寸经过精准校核，长度方向24.29mm、宽度方向10.16mm的边界，刚好匹配对应容量芯片的塑封本体尺寸，本体厚度方向的取值也完全符合量产塑封工艺的成型范围，不会出现模型与实际器件厚度偏差导致的结构干涉——比如在板卡堆叠设计中，上方屏蔽罩的安装高度、相邻接插件的避让距离，都需要依托精准的封装模型完成校核，一旦模型尺寸出现偏差，

　　很容易导致试产阶段出现器件顶壳、屏蔽罩压接芯片、焊盘对位偏移等问题。设计思路上，这款封装模型还原了真实器件的细节特征：引脚采用翼型成型结构，引脚末端的焊区宽度、引脚与本体连接处的应力释放圆弧都做了还原，避免建模时简化过度导致的钢网开孔尺寸计算偏差；本体表面的标识区域做了平整处理，可匹配不同厂商的丝印标注需求；本体底部的平整度也符合实际塑封器件的特征，不会出现模型底部过度平整导致的焊锡厚度计算错误——在SMT制程中，贴片时器件底部与PCB之间的锡膏厚度、回流焊后的器件下沉量，都和封装本体的底部形态直接相关，精准的模型可以帮助工艺工程师提前计算锡膏印刷量，减少墓碑、虚焊等不良率。从安装边界来看，这款封装的焊盘外延尺寸、

　　引脚外侧的维修预留空间、器件本体与周边走线的安全距离，都可以依托这个三维模型完成划定：在高密度PCB布局中，0.65mm节距的引脚对周边走线的间距有明确要求，同时器件两端的定位标记点位置、回流焊时的传送方向避让空间，也能通过模型提前规划，避免布局完成后才发现制程空间不足的问题。不同于概念类的电子元件模型，这款封装结构完全对标量产器件的实际形态，没有做过度的艺术化简化，每一个引脚的位置、本体的倒角、引脚的弯折弧度都和实际来料一致，结构工程师在做板卡堆叠、整机结构设计时，可以直接调用这个模型完成静态干涉检查、装配路径模拟，不需要再反复核对器件规格书修正尺寸，能大幅缩短前期设计的校核周期。在车载电子这类对可靠性要求较高的应用场景中，这类贴片封装的模型还可以用于仿真验证环节，比如模拟整车振动工况下的引脚应力分布、高低温循环下的器件与PCB热膨胀匹配度，精准的外形尺寸是这类仿真计算的基础，如果模型尺寸与实际器件偏差过大，仿真结果就失去了参考价值，甚至会误导设计方向导致后期可靠性测试失效。另外，在做SMT产线的吸嘴选型、贴片程序编写时，精准的封装三维模型也能帮助工艺工程师提前确认吸嘴的吸附位置、贴片时的下压高度，减少首件调试的时间成本，避免因器件尺寸数据错误导致的吸嘴撞件、贴片偏移等产线异常。
