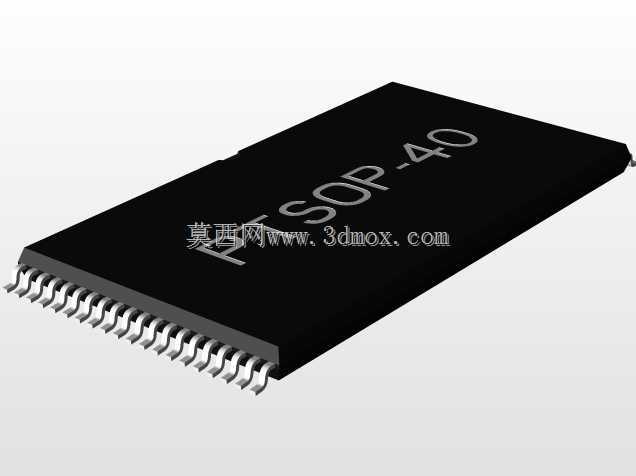

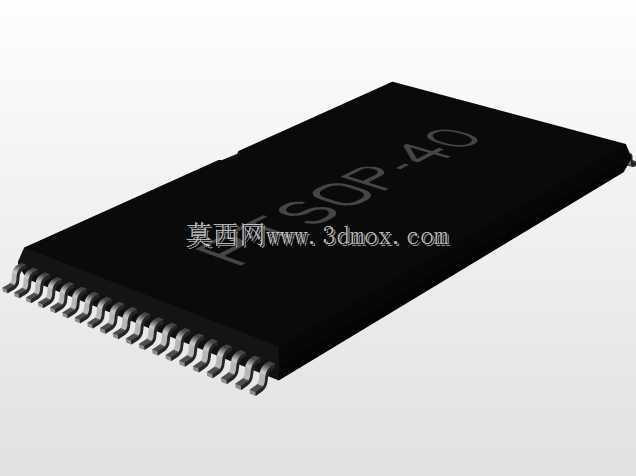

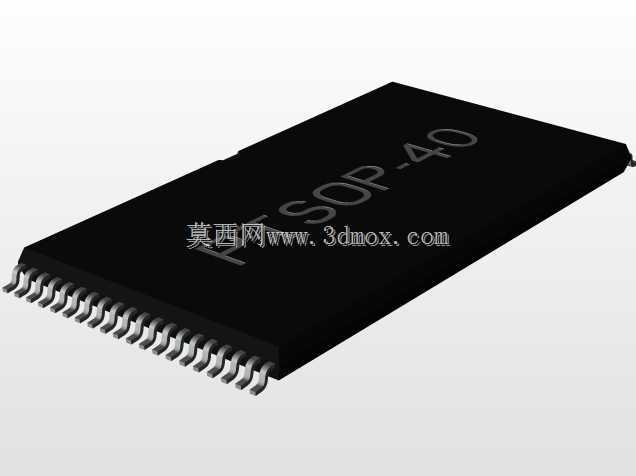

PTSOP40贴片SMD芯片三维结构模型

　　在消费电子、工业控制板卡、通讯终端设备的PCB布局设计环节，表面贴装封装的半导体芯片是板级结构设计中最常接触的元器件之一，本次呈现的PTSOP-40封装SMD芯片结构，完全贴合量产器件的实际外形与安装边界，可直接用于PCB叠层设计、结构干涉校验、整机装配仿真等工程场景。做过板卡结构设计的工程师都清楚，贴片芯片的封装尺寸如果出现偏差，轻则导致SMT贴片时引脚对位偏移、虚焊连锡，重则在整机装配时和周边屏蔽罩、结构件、接插件产生硬干涉，拖慢整个项目的打样迭代节奏，这类细间距多引脚的贴片器件，对建模的尺寸精度要求远高于常规插接元件。

　　这款40引脚的PTSOP封装芯片，引脚间距为0.5mm，属于细间距表面贴装器件，本体长度控制在10.0mm，宽度为18.4mm，建模过程中完全还原了量产器件的外形特征：黑色塑封本体的边缘脱模斜度、两侧鸥翼形引脚的成型弧度、引脚末端的共面度公差、本体表面的标识区域凸台都做了精准还原，没有做过度的简化处理。很多新手建模时容易忽略引脚的成型细节，直接把引脚做成平直的薄片，实际导入PCB装配文件做干涉检查时，就会发现引脚和焊盘的贴合位置、引脚伸出本体的长度都和实际器件不符，导出的钢网开孔、贴片坐标数据也会出现偏差，直接影响SMT产线的贴片良率。

　　从设计思路上看，这款模型的构建完全遵循JEDEC相关封装标准的尺寸要求，同时参考了主流半导体厂商同规格PTSOP-40器件的实际量产尺寸做了校准，没有采用理论化的理想尺寸。建模时先确定本体的基准坐标系，将芯片的几何中心与PCB封装的原点对齐，两侧引脚的排布严格按照0.5mm间距等距分布，每个引脚的厚度、弯折半径、伸出长度都按照实际器件的成型参数设置，同时预留了SMT焊接时的焊锡空间，在做热仿真分析时，也能准确还原塑封本体的散热面积、引脚的导热路径，不会因为模型简化导致仿真结果出现过大偏差。

　　在实际工程应用中，这类模型的使用场景覆盖了产品开发的全流程：在方案设计阶段，结构工程师可以将模型导入整机装配文件，评估芯片在PCB上的摆放位置是否和周边结构件冲突，确认散热片的安装空间是否充足，屏蔽罩的高度是否能覆盖芯片本体；在PCB设计阶段，硬件工程师可以对照模型核对封装尺寸，避免出现封装画错、引脚间距偏移的低级错误；在SMT制程准备阶段，工艺工程师可以结合模型评估钢网开孔方案、贴片吸嘴的选型，确认回流焊过程中器件的承重位置是否合理；在做整机可靠性仿真时，还可以通过模型赋予对应的材料参数，模拟振动、跌落工况下芯片引脚的应力分布，提前预判引脚断裂、焊点失效的风险。

　　很多工程师在选型这类贴片芯片时，往往只关注 datasheet 上的电气参数，忽略了封装的实际外形尺寸差异，不同厂商生产的同型号PTSOP-40芯片，虽然引脚间距、引脚数量是统一的，但本体厚度、引脚末端的宽度、本体边缘的倒角尺寸会存在细微差异，如果直接套用通用的简化模型，很容易在后期打样时出现装配问题。这款模型在构建时就考虑到了这类工程痛点，对容易出现尺寸差异的位置都做了符合行业通用公差的还原，既保证了模型的通用性，又不会因为过度追求某一厂商的特殊尺寸导致适配性下降。另外，模型的引脚部分做了独立的实体划分，在做焊点可靠性分析、引脚应力仿真时，可以直接对引脚部分赋予对应的金属材料参数，不需要再对模型做二次拆分处理，能大幅减少工程师的前处理工作量。在做板级热设计时，准确的芯片外形模型也能帮助热仿真工程师更精准的设置热源位置、计算对流换热面积，避免因为模型尺寸偏差导致热阻计算错误，影响整机散热方案的设计。
