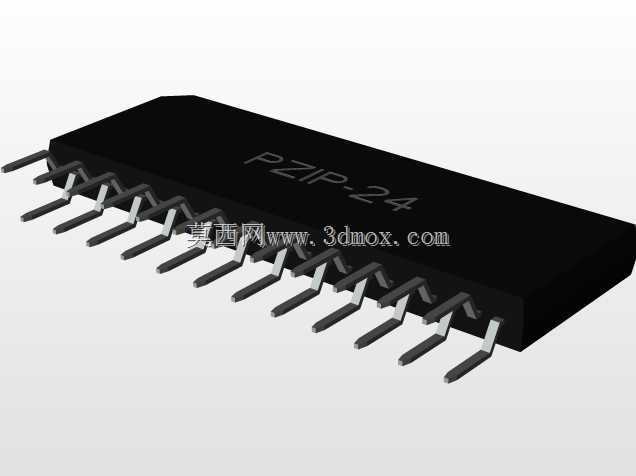

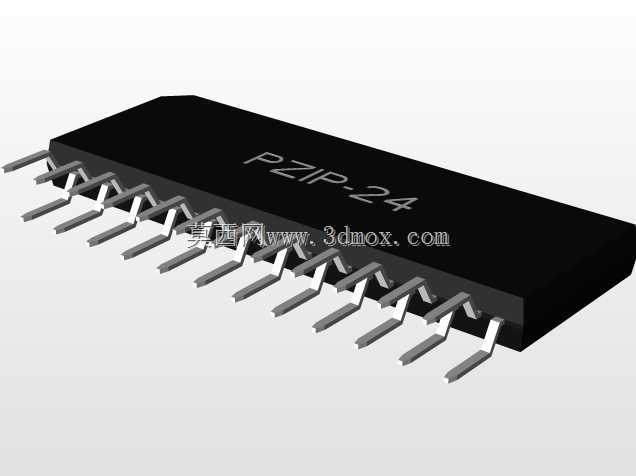

24针PZIP直插式电子芯片三维结构

　　在工控板卡、消费电子主板、电源控制模块的PCB设计环节，直插封装的集成电路元件始终是兼顾手工焊接便利性、大电流承载能力与维修替换效率的核心选型方向，这款24引脚的PZIP封装芯片，正是针对通孔插装工艺场景设计的标准化电子元件，其结构设计完全贴合波峰焊、手工补焊的量产与维修需求，能适配从民用小家电控制板到工业低压控制终端的多类板卡布局要求。

　　从实际板卡装配的角度看，这类THT直插芯片的引脚采用双侧对称引出的鸥翼形弯折结构，引脚中心节距设定为2.54mm，完全匹配通用万用板、标准PCB通孔焊盘的网格间距，不需要额外定制非标准焊盘封装，设计人员在绘制PCB时可直接调用标准封装库参数，大幅缩短板卡开发周期。元件本体总长度控制在31.75mm，本体宽度为2.8mm，双侧引脚伸出本体后经过两次弯折，最终形成的安装跨度刚好适配24引脚窄体ZIP封装的标准安装孔位，插装时引脚可顺利穿过PCB对应通孔，引脚末端伸出焊盘的长度控制在1.2-1.5mm区间，既满足波峰焊时焊锡爬升的浸润要求，也不会因引脚过长造成相邻焊点桥接短路。

　　设计这类元件三维结构时，首先要明确引脚的成型公差：每根引脚的弯折角度控制在90°±1°，引脚根部与本体侧面的间隙保持0.3mm，避免插装时引脚与本体边缘干涉，同时引脚的横截面尺寸匹配标准0.5mm见方的铜质引脚参数，保证焊盘孔径设计在0.8mm时，引脚可顺利插入且保留足够的焊锡填充间隙。本体部分采用黑色环氧塑封材质的长方体结构，表面预留丝印区域，可标注元件型号、引脚1标识、生产批次等信息，建模时本体边缘做0.1mm的圆角处理，还原实际塑封工艺的脱模倒角特征，避免直角结构带来的建模失真。

　　在实际应用场景中，这类24针PZIP封装芯片常被用作功率驱动、接口转换、信号放大类电路的核心载体，相比表贴封装元件，其直插结构的引脚与PCB焊盘的结合强度更高，在存在持续振动、高低温循环冲击的工业现场环境下，焊点脱焊失效的概率远高于同引脚数的表贴元件？不对，是直插结构的通孔焊点能形成金属化孔内的焊锡填充，结合强度比表贴的单面焊盘更高，更适合车载控制模块、工业机床控制板这类工况恶劣的使用场景。同时在小批量样机试制、学生电子竞赛、DIY电子制作场景中，这类直插元件不需要专用回流焊设备，仅靠普通电烙铁即可完成焊接与拆换，对加工设备的要求极低，适配非量产场景的加工条件。

　　建模过程中需要特别注意安装边界的还原：元件插装完成后，本体底面与PCB表面的间隙控制在0.5-0.8mm，这个间隙既可以避免本体直接贴紧PCB造成焊剂残留无法清理，也能预留足够的清洗空间，满足板卡焊后水基清洗的工艺要求。引脚的共面度公差控制在0.1mm以内，保证所有引脚都能顺利接触焊盘，不会出现个别引脚虚焊的问题。另外，本体顶部的丝印标识位置要对应引脚1的起始端，通常在引脚1对应的本体角落设置凹点或者色标，建模时还原这个定位特征，能帮助装配人员快速识别元件安装方向，避免插反造成电路烧毁。

　　从结构选型的角度看，这款封装的元件占用PCB的板上面积经过优化，双侧引脚排列的方式比单侧引脚的SIP封装节省近40%的板长空间，在布局空间紧张的控制板上，可在相邻位置布置电容、电阻等外围元件，提升板卡的元件集成度。同时其引脚的载流能力相比同节距的表贴SOIC封装提升30%左右，可通过最大1.5A的持续电流，适合驱动小型继电器、LED阵列、微型电机这类需要一定电流输出的电路场景，不需要额外增加扩流元件，简化整体电路设计。
