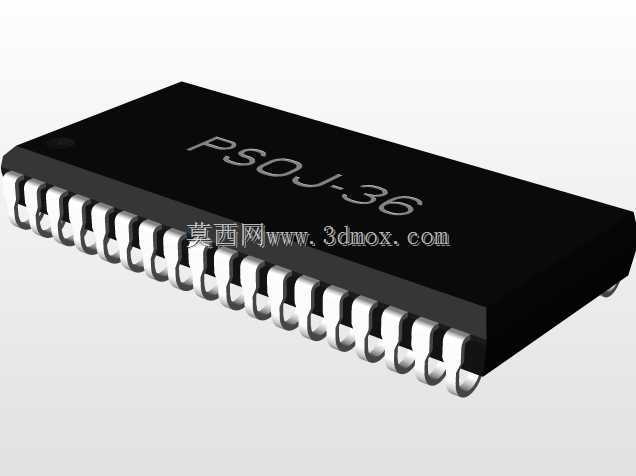

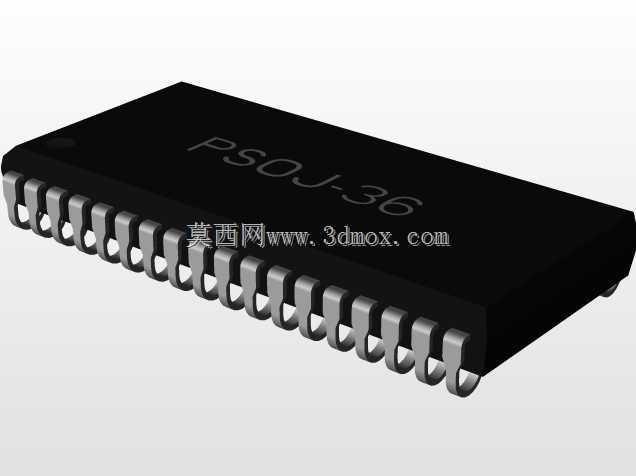

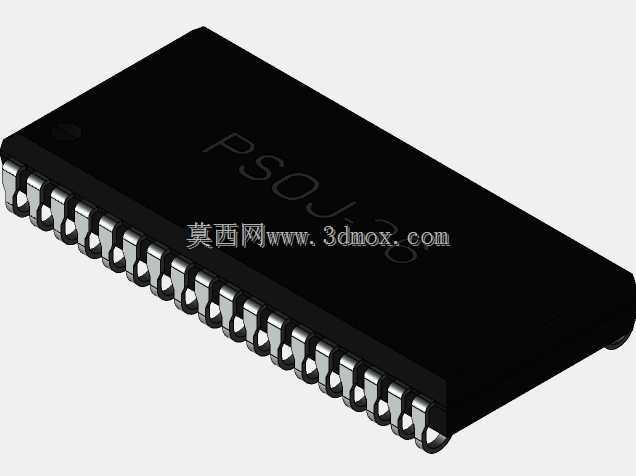

PSOJ36针表贴芯片1.27mm节距封装结构

　　在工业控制板卡、消费电子主板、通信接口模块的PCB布局阶段，表贴芯片的封装三维模型是结构干涉校验、焊盘匹配设计、钢网开孔验证的核心参考依据，这款36引脚PSOJ封装的表贴芯片模型，完全依照实际量产器件的物理形态构建，可直接导入各类三维PCB设计环境完成装配校验。从实际选型应用来看，这类1.27mm节距的PSOJ封装芯片，常被用于电源管理、信号转换、接口扩展类电路中，相比同引脚数的QFP封装，其底部贴装的引脚结构在回流焊过程中拥有更好的共面性容错能力，能有效降低虚焊风险，同时更紧凑的本体尺寸可以节省板上布局空间，适配高密度布线的板卡设计需求。

　　设计这款封装模型时，首先锚定的是引脚节距的精准度，1.27mm的引脚中心距是行业通用的标准节距，建模时每一个鸥翼型引脚的弯折弧度、引脚伸出本体的长度、引脚末端的焊盘接触平面度都严格参照器件实物的公差范围设定，避免出现模型导入后引脚与PCB焊盘错位的问题。本体尺寸上，器件总长23.6mm、宽度10.16mm，建模时特意保留了本体表面的丝印标识区域的平整特征，方便结构设计时预留丝印空间，同时本体四个边角的微小倒角也做了还原，避免在装配仿真时出现边角与周边屏蔽罩、接插件的硬干涉误判。

　　从安装边界的角度考量，建模时除了器件本身的实体尺寸，还在模型中隐含了器件安装后的安全间隙参考：器件本体下方的离板高度严格按照表贴器件回流焊后的焊锡厚度标准设定，确保布局时能准确校验板上走线、过孔与器件底部的安全距离；引脚两侧伸出的长度也做了精准还原，方便结构工程师评估焊盘外侧的走线空间，以及波峰焊或回流焊时的工艺避让距离。不同于很多简化的封装模型只做方块加引脚的粗略形态，这个模型还原了PSOJ封装引脚的实际截面形状，引脚的金属厚度、弯折处的圆角过渡都和实物一致，在做热仿真分析时，也能更准确地模拟引脚的导热路径，帮助工程师评估器件工作时的散热情况。

　　在实际的板卡结构设计流程中，这类精准的封装模型可以替代实物样品完成前期的布局验证，比如在设计紧凑型工业采集模块时，需要将多颗表贴芯片排布在狭小的板卡空间内，同时还要兼顾周边接插件、固定柱、屏蔽罩的位置，精准的芯片模型可以直接在三维环境中测量各个器件之间的间隙，提前发现布局冲突，避免开板后才发现器件干涉导致的返工。另外，在做整机装配的公差分析时，芯片本体的高度尺寸、引脚的成型公差都可以通过模型直接带入公差链计算，确保板卡装入壳体后，芯片表面与壳体内壁的间隙满足安规和散热要求，不会出现壳体顶压芯片导致的引脚脱焊、本体损坏问题。

　　针对SMT生产环节的工艺验证，这个模型的引脚形态还原度可以支撑钢网开孔的设计校验，通过模型中引脚与焊盘的接触面积，工程师可以更合理地设定钢网的开孔尺寸和厚度，平衡焊锡量，减少立碑、桥连等焊接缺陷的出现概率。同时模型的本体尺寸精度也能用于贴片机吸嘴选型的参考，根据本体上表面的平整区域大小，选择合适尺寸的吸嘴，确保贴装过程中器件吸附稳定，不会出现偏移掉落的问题。
