7针2.54mm节距直插式排针连接器结构

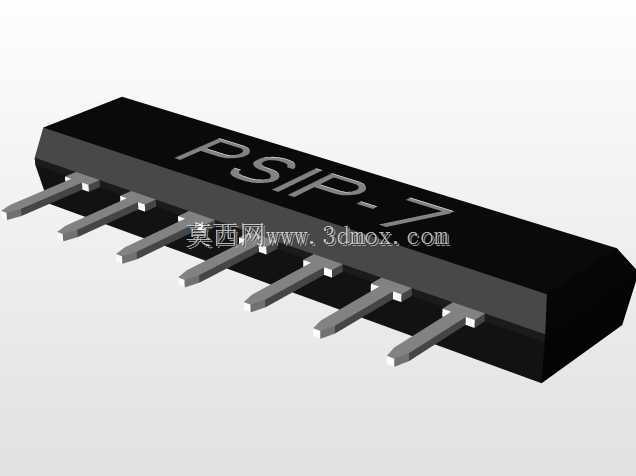

　　在各类电路板组装、工控板卡开发、测试治具搭建的场景里，这类直插排针是再常见不过的互联部件，很多刚入行的结构工程师容易忽略这类小部件的安装边界，等到PCB打样回来、外壳装配时才发现干涉、插装不到位的问题，反而拖慢整个项目的进度。做这个模型的时候，首先是从实际插装的受力场景出发的，排针的塑胶本体采用黑色绝缘材质，表面做了平整的哑光处理，本体上模压的标识清晰，生产过程中可以通过标识快速确认针数与规格，避免SMT或者手工插装时拿错料。7根插针采用等间距排布，节距严格控制在2.54mm，这个尺寸是通用面包板、标准PCB焊盘孔位的通用间距，适配绝大多数通用电路板的孔位设计，不需要额外定制焊盘，能大幅降低板卡设计的适配成本。

　　插针的伸出长度做了精准的控制，插装端的长度足够穿过常规1.6mm板厚的PCB，预留的焊锡浸润长度刚好能满足波峰焊或者手工焊接的需求，不会因为针脚过长导致焊后剪脚工序额外增加工作量，也不会因为针脚过短导致焊锡浸润不足、连接可靠性下降。本体的长度控制在20.32mm，刚好对应7针2.54mm节距的总跨度，两端没有多余的突出结构，在板卡上排布的时候，相邻排针或者其他元器件可以紧贴本体两端布置，不会浪费PCB的板面空间，对于空间紧凑的小型控制板、传感器模块来说，这个尺寸边界的控制尤为重要。本体宽度2.8mm，属于单排直插排针的标准宽度，在设计板卡周边的外壳避让槽、绝缘挡墙的时候，只需要预留单边0.2mm的装配间隙就可以顺利插装，

　　不会出现本体卡滞的问题。整体高度5.59mm，是从插针底部到塑胶本体顶面的总高度，这个高度在做外壳设计的时候需要重点关注，要保证外壳内壁和排针顶面预留足够的安全距离，避免外壳压到排针本体导致针脚变形、焊盘脱落。从功能特性上来说，这类排针主要承担板卡之间的信号传输、小电流供电的连接作用，插针采用导电性能良好的金属材质，表面做了镀层处理，既能降低接触电阻，也能提升抗氧化能力，保证长期使用的连接稳定性。设计这类模型的时候，没有做多余的装饰结构，所有尺寸都严格匹配实际量产部件的公差范围，插针的倒角、塑胶本体的脱模斜度都按照实际注塑、冲压的工艺要求做了还原，不管是用来做PCB装配的干涉检查，还是做整机的结构BOM清单搭建，都可以直接调用，

　　不需要再反复核对实物尺寸调整参数。很多工程师在做结构设计的时候，习惯直接调用软件自带的标准件库模型，但自带模型往往只标注了节距和针数，忽略了本体的实际长宽高、插针的实际伸出长度，导致装配时出现各种干涉问题，这个模型在建模时就把所有安装相关的边界尺寸都做了精准还原，插针的位置度、塑胶本体的边缘轮廓都和实物一致，在做虚拟装配的时候，可以真实模拟实际插装的状态，提前发现焊盘位置偏移、外壳避让不足、相邻元器件干涉等问题，减少打样后的修改次数。在测试治具的设计场景里，这类排针常用来做治具和被测板卡的快速连接，模型的精准尺寸可以帮助工程师提前排布治具上的安装孔位，保证排针和被测板卡的孔位精准对位，避免因为位置偏差导致插针折弯、接触不良。在小型消费电子的内部板卡连接场景里，紧凑的尺寸可以帮助工程师在有限的内部空间里合理排布互联部件，不用为了避让排针额外增大产品的整体体积。建模过程中，插针和塑胶本体的配合间隙也按照实际生产的装配公差做了设置，还原了真实产品的配合状态，不会出现模型里插针和塑胶本体重叠、间隙过大的失真问题，对于需要做结构受力仿真、装配动画演示的场景，这个模型也能满足使用需求。
