PTSOP-II反向70针0.65节距贴片芯片封装结构

　　在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，表面贴装器件的封装选型直接决定了整板的布线密度、焊接良率与长期运行可靠性，这款PTSOP-II反向引脚的贴片封装，是针对高密度存储类、接口类集成电路设计的标准表贴元件结构，日常选型中常被用于SDRAM内存芯片、并行接口扩展芯片、低速外设控制芯片的载体封装，适配回流焊、波峰焊等主流SMT生产工艺，能匹配绝大多数消费级、工业级电路板的生产制程要求。

　　从实际设计落地的角度看，这款封装采用反向引脚排布设计，70个引脚分别排布在封装本体的两个长侧边，引脚节距严格控制在0.65mm，相比传统1.27mm节距的SOP封装，在相同引脚数量下能将封装本体的占地面积压缩近40%，非常适合用于板上空间紧张的便携设备、嵌入式控制模块设计场景。封装本体的长度尺寸为24.29mm，宽度为10.16mm，设计时需要在PCB封装库中预留足够的引脚焊接拖锡空间，两侧引脚的焊盘外延长度建议控制在0.8-1.2mm，既可以保证回流焊时焊锡的爬升充分，也能避免相邻引脚之间出现连锡短路的问题。

　　在结构设计细节上，这款封装的引脚采用鸥翼型成型设计，引脚根部与封装本体的结合处做了应力释放圆弧处理，能抵消PCB板材与芯片封装本体之间因热膨胀系数差异产生的形变应力，避免设备在高低温循环工况下出现引脚脱焊、断裂的失效问题。封装本体采用标准黑色环氧树脂塑封工艺，本体厚度控制在常规TSOP封装的标准区间，表面预留了激光标识的平整区域，可用于标注芯片型号、批次、溯源编码等生产信息，适配SMT产线的视觉识别定位要求，产线上的贴片机可通过识别本体边缘与引脚特征完成快速抓件定位，不需要额外增加视觉定位标记点，能有效提升产线的换线生产效率。

　　做PCB布局时需要注意，这款反向引脚的封装与常规正向PTSOP封装的引脚定义顺序完全相反，直接替换使用会出现芯片功能失效甚至烧毁的风险，因此在封装库建模阶段就需要明确标注反向排布的特征，避免选型与贴装时出现方向混淆。安装边界方面，除了封装本体本身的占用尺寸，还需要在封装本体的两个短边外侧预留至少2mm的维修操作空间，方便后期返修时使用热风枪对芯片进行拆焊操作，避免周边元件受热损伤。同时在布线阶段，建议将电源引脚与接地引脚的走线宽度适当加宽，高频信号引脚走线路径尽量缩短，在引脚就近位置放置去耦电容，充分发挥这类表贴封装短引脚带来的低寄生参数优势，提升高速信号传输的稳定性。

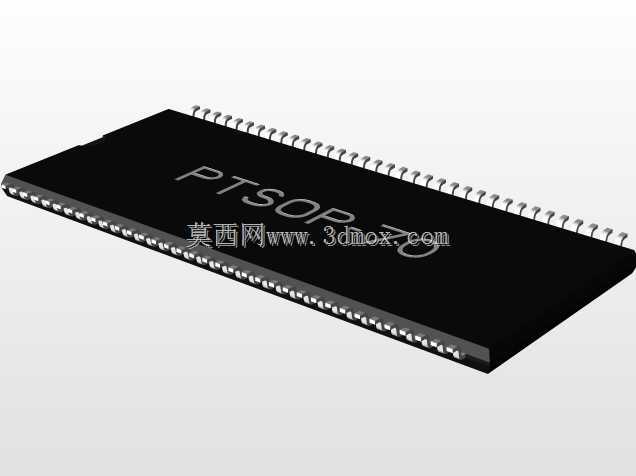

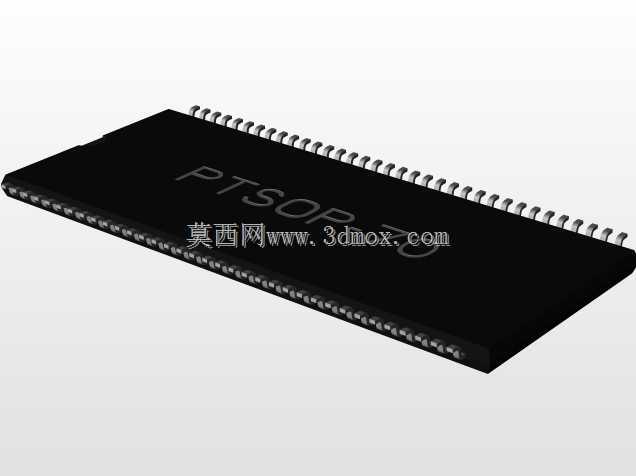

　　从三维建模的还原度来看，这个模型精准还原了封装本体的倒角细节、引脚的成型弧度、引脚间距的实际公差，可直接用于PCB的3D布局干涉检查，在结构设计阶段就能提前验证芯片与周边壳体、散热件、接插件之间的装配间隙，避免后期打样时出现元件干涉、装配不到位的问题，对于刚接触SMT封装设计的新手工程师来说，也可以通过这个模型直观理解反向PTSOP封装的结构特征，掌握这类表贴元件的封装设计要点与选型注意事项。
